超小体积、极致性能,305全工况AC/DC模块电源 ——LDxx-23BxxR2系列



针对市面上对功率段、产品尺寸、引脚封装的需求,金升阳持续拓展“305全工况”AC/DC模块电源——LDxx-23BxxR2系列,此次新推出同系列30W电源,进一步覆盖市面主流需求。

该系列满足“305全工况”要求具有超小体积、宽输入电压范围、宽工作温度、超低功耗等优势,处于行业领先水平,且功耗低、效率高,极具性价比

同时,此次同步推出2款拓展封装产品——LD03/05-23BxxWR2LD05-23BxxR2-M,满足市面上对尺寸和引脚的需求。




一、产品优势如下

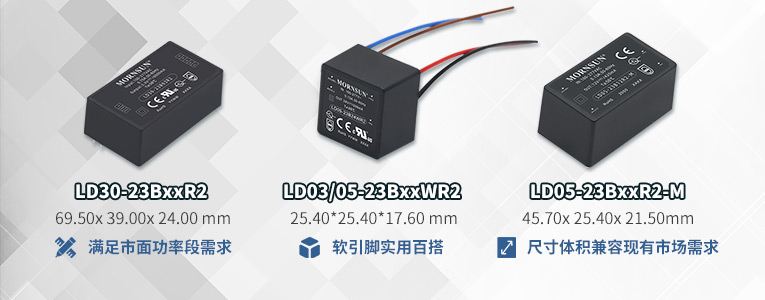

1)结构精巧、尺寸小巧、简单易用

LD30-23BxxR2:体积仅69.5x 39x 24mm,相比旧系列约节省30%体积;LD03/05-23BxxWR2:3/5W尺寸业界最小1”*1”,采用软引脚,实用百搭,处于行业领先水平,不断提升客户对空间利用率的需求满意度;

LD05-23BxxR2-M:尺寸体积根据现有市场需求设计,仅45.7x 25.4x 21.5mm,引脚兼容性强,产品布局全面,可选性更强;

2)宽电压范围:85 - 305VAC/100 - 430VDC

全系列满足全球通用电压要求,110/220/277VAC等标准电压均适用;

3)高可靠性

① 该系列产品隔离耐压4000VAC,输出短路、过流、过压等保护功能;

② 产品通过IEC/EN/UL62368/EN60335/EN61558 认证/标准,EMI 性能满足CISPR32/EN55032 CLASS B、EN55014,可应用于5000m海拔,安全可靠;

③ 全塑料外壳,符合UL94V-0;

④ LD30-23BxxR2:平均无故障时间(MTBF)>5,000,000 h;LD03/05-23BxxWR2:平均无故障时间(MTBF)>2,799,000 h

4)宽工作温度范围、超低功耗、高效率

① 工作温度范围:-40℃ to +85℃;

② 空载功耗低至0.1W;

③ LD30-23BxxR2:效率高达90%;LD03/05-23BxxWR2:效率高达82%;LD05-23BxxR2-M:效率高达81.5%;

LD05-23BxxR2-M:全电压及低温均不降额;

5)裸机满足EMI Class B

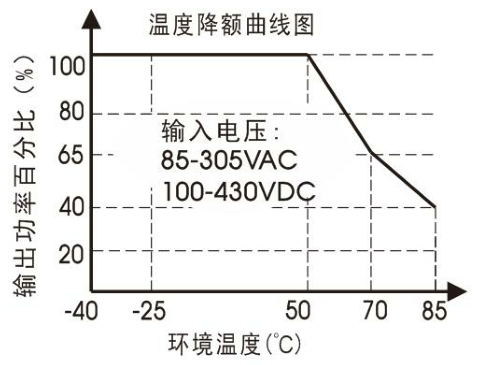

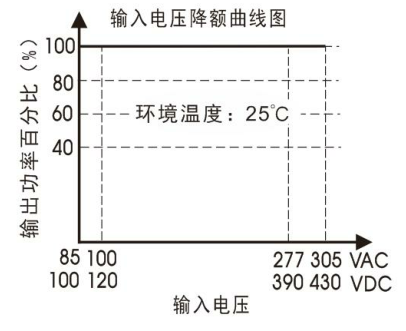

1609382604736912.png      1609382604145141.png



二、产品应用


广泛适用于工业控制系统、智能家居、智能楼宇、智慧农业、家用电器等多个领域,特别适用于对体积以及EMI要求比较高的地方。




三、产品特点

● 超宽输入电压范围:85 - 305VAC/100 - 430VDC

● 工作温度范围:-40℃ to +85℃

● 空载功耗<0.1W

● 5000m 海拔应用

● 全塑料外壳,符合UL94V-0

● EMI 性能满足CISPR32/EN55032 CLASS B、EN55014

● 满足IEC/EN/UL62368/EN60335/EN61558 认证标准

详细产品技术参数请参考技术手册:
数据加载中

  • 型号

  • 功率(W)

  • 输入电压(VAC)

  • 输入电压(VDC)

  • 输出电压(VDC)

  • 输出电流

  • 输出路数

  • 隔离电压

  • 封装形式

  • 封装尺寸(mm)

  • 资料下载 (3D/PCB封装库/原理图库)

  • 认证/标准

  • 技术
    手册

  • 样品
    申请

LD03-23B03WR2 3 85-305 100-430 3.3 900mA 1 4000VAC DIP 25.40*25.40*17.60
LD03-23B05WR2 3 85-305 100-430 5 600mA 1 4000VAC DIP 25.40*25.40*17.60
LD03-23B09WR2 3 85-305 100-430 9 333mA 1 4000VAC DIP 25.40*25.40*17.60
LD03-23B12WR2 3 85-305 100-430 12 250mA 1 4000VAC DIP 25.40*25.40*17.60
LD03-23B15WR2 3 85-305 100-430 15 200mA 1 4000VAC DIP 25.40*25.40*17.60
LD03-23B24WR2 3 85-305 100-430 24 125mA 1 4000VAC DIP 25.40*25.40*17.60
LD05-23B03R2-M 4.95 85-305 100-430 3.3 1500mA 1 4000VAC DIP 45.70*25.40*21.50
LD05-23B15R2-M 4.95 85-305 100-430 15 330mA 1 4000VAC DIP 45.70*25.40*21.50
LD05-23B03WR2 5 85-305 100-430 3.3 1515mA 1 4000VAC DIP 25.40*25.40*17.60
LD05-23B05R2-M 5 85-305 100-430 5 1000mA 1 4000VAC DIP 45.70*25.40*21.50
LD05-23B05WR2 5 85-305 100-430 5 1000mA 1 4000VAC DIP 25.40*25.40*17.60
LD05-23B09WR2 5 85-305 100-430 9 555mA 1 4000VAC DIP 25.40*25.40*17.60
LD05-23B12WR2 5 85-305 100-430 12 416mA 1 4000VAC DIP 25.40*25.40*17.60
LD05-23B15WR2 5 85-305 100-430 15 333mA 1 4000VAC DIP 25.40*25.40*17.60
LD05-23B24WR2 5 85-305 100-430 24 208mA 1 4000VAC DIP 25.40*25.40*17.60
LD05-23B09R2-M 5.04 85-305 100-430 9 560mA 1 4000VAC DIP 45.70*25.40*21.50
LD05-23B12R2-M 5.04 85-305 100-430 12 420mA 1 4000VAC DIP 45.70*25.40*21.50
LD05-23B24R2-M 5.52 85-305 100-430 24 230mA 1 4000VAC DIP 45.70*25.40*21.50
LD30-23B03R2 19.8 85-305 100-430 3.3 6000mA 1 4200VAC DIP 69.50*39.00*24.00
LD30-23B05R2 30 85-305 100-430 5 6000mA 1 4200VAC DIP 69.50*39.00*24.00
LD30-23B12R2 30 85-305 100-430 12 2500mA 1 4200VAC DIP 69.50*39.00*24.00
LD30-23B15R2 30 85-305 100-430 15 2000mA 1 4200VAC DIP 69.50*39.00*24.00
LD30-23B48R2 30.2 85-305 100-430 48 630mA 1 4200VAC DIP 69.50*39.00*24.00
LD30-23B09R2 30.6 85-305 100-430 9 3400mA 1 4200VAC DIP 69.50*39.00*24.00
LD30-23B24R2 31.2 85-305 100-430 24 1300mA 1 4200VAC DIP 69.50*39.00*24.00
