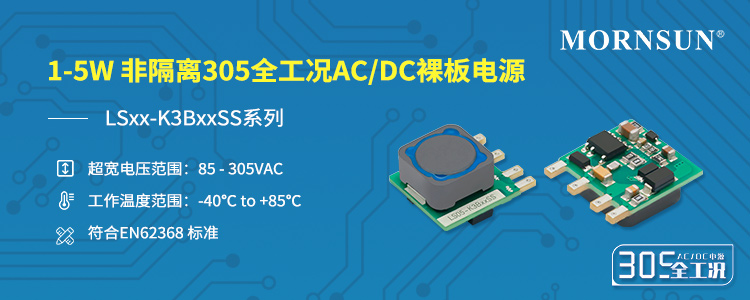

1-5W 非隔离305全工况AC/DC裸板电源——LSxx-K3BxxSS系列



一、产品介绍

针对小型化、轻量化、非隔离的物联网和智能家居应用,金升阳推出超轻小体积AC/DC非隔离电源,此次拓宽功率至5W——宽输入电压范围电源LS05-2-K3BxxSS系列新品,该系列外围电路少,使用灵活简单,可直接将一次侧交流电转化直流电源,满足客户对于体积和成本的期待。该系列尺寸仅16.13*15.10*9.50mm,处于行业领先水平,且功耗低、效率高,同时满足“305全工况”。


 二、产品优势如下

1)超小体积、超轻量级

体积仅16.13*15.10*9.50mm,重量仅4.5g,使得客户极大的提高空间利用率;

2)宽电压范围:85 - 305VAC/70-430VDC

该系列满足全球通用电压要求,110/220/277VAC等标准电压均适用;

3)百搭设计,提高客户体验

不同环境对于使用要求不一样;利用外围百搭设计的巧妙构思,很好解决了客户的烦恼。仅仅需要简单的更改外围电路,就可以使产品既可以用于消费类产品,在低成本竞争中脱颖而出,也可以用于工业场合中最严酷的户外极端苛刻环境,满足极高可靠性要求。

4)低功耗、高效率

a.  空载功耗低至0.1W;

b.  效率高达77%;


三、 产品应用

广泛应用于物联网和智能家居的非隔离场景。如电机控制、继电器控制、微控制器等等;




四、产品特点


●  超宽输入电压范围:85 - 305VAC/ 70 - 430VDC

● 工作温度范围:-40℃ to +85℃

● 开板式、超小体积

  效率高达77%

● 绿色环保

● 工业级产品技术设计

● 灵活选择EMC 外围电路、精简客户布板设计

● 输出短路、过流保护

● 符合EN62368 标准(认证中)


详细产品技术参数请参考技术手册:

型号标题 功率(W) 输入电压(VAC) 输出电压(VDC) 输出路数 隔离电压(VAC) 封装形式 封装尺寸(mm) 资料下载 (3D/PCB/原理图) 认证 样品
申请
LS01-K3B05SS 1 85~305 5 1 - SIP 16.13*15.10*9.50
LS03-K3B12SS 3 85~305 12 1 - SIP 16.13*15.10*9.50
LS05-K3B12SS 4 85 - 305VAC/ 70 - 430VDC 12 1 - SIP 16.13*15.10*9.50
-
LS05-K3B15SS 5 85 - 305VAC/ 70 - 430VDC 15 1 - SIP 16.13*15.10*9.50
-
LS05-K3B18SS 5 85 - 305VAC/ 70 - 430VDC 18 1 - SIP 16.13*15.10*9.50
-
系列标题
LS01-K3B05SS
LS03-K3B12SS
LS05-K3B12SS
LS05-K3B15SS
LS05-K3B18SS
