305全工况机壳开关电源15-150W——LMxx-23B系列



一、产品介绍

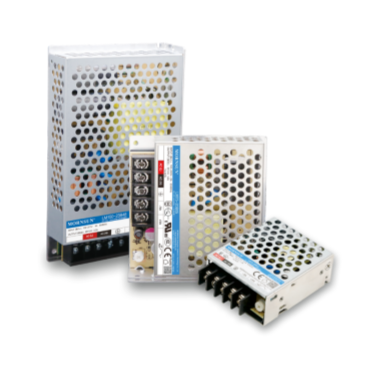

金升阳推出的“305全工况”机壳开关电源LMxx-23Bxx系列,输入电压范围宽至85-305VAC,功率段覆盖15-150W,满足多样应用场景对功率的不同需求。该系列产品高度优于行业水平,仅25mm。同时,该系列具有隔离电压高达4000VAC、空载功耗低至0.5W、效率高达88%等优势,采用双Y设计,符合IEC/EN/UL62368/CCC认证标准,安全可靠。

“305全工况”系列机壳开关电源产品除满足一般环境正常使用条件外,还可长期适用于对输入电压、温度、湿度、海拔、电磁干扰等方面有更高要求的恶劣环境或特殊环境。主要工况如:

1)电压波动工况

电压输入范围为85-305VAC/100-430VDC,解决使用常规85-264VAC输入产品应用时的三大痛点:

a.满足全球通用电压要求,110/220/277VAC等标准电压均适用,符合设备出口海外需要;

b.解决电网配电或发电机供电等情况下出现电压波动而导致常规电源失效问题;

c.在输入瞬态高电压时(如:设备启动关断时输入电压超过264VAC)也能正常工作;

2)高海拔工况

满足5000m海拔应用,产品通过模拟测试验证:高/低温海拔试验、长期老化试验等;

3)电磁干扰工况

a.EMI 满足CLASS B,并留有一定余量,对外干扰小,减少对人体的危害和其他设备的干扰;

b.浪涌抗扰度高达4KV,抗干扰能力强,适应恶劣环境应用;

4)高低温工况

工作温度范围宽至-30℃ to +70℃。低温至-30℃环境下,产品仍可满负载工作,启机能力强;高温至70℃环境下,产品元器件温升低,使用寿命长。

为满足多样环境的应用需要,金升阳同步推出了拓展型号

LMxx-23Bxx-Q:三防漆工艺,具有优越的绝缘、防潮、防漏电、防震、防尘、防腐蚀、防老化、耐电晕等性能,适用于严苛的工业环境;

LMxx-23Bxx-C:带端子盖,可以防止人体误接触端子;


二、 产品应用

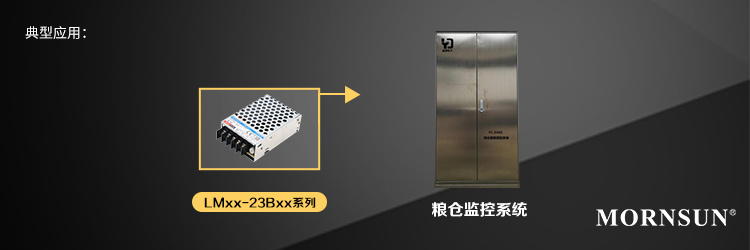

广泛应用于工控、LED、路灯控制、电力、安防、通讯、智能家居等领域,特别适用于对体积以及EMI要求比较高的地方。





 三、产品特点


  输入电压范围:85 - 305VAC/100 - 430VDC

  交直流两用(同一端子输入电压)

  工作温度范围:-30℃ to +70℃

●  效率高达88%●  空载功耗< 0.5W

●  4000VAC 高隔离电压

●  输出短路、过流、过压保护

●  符合IEC/EN/UL62368、GB4943 认证标准(认证中)

●  可承受335VAC 输入浪涌电压5s

●  过电压等级Ⅲ(符合EN61558)

●  满足5000m 海拔应用



详细产品技术参数请参考技术手册:

型号标题 功率(W) 输入电压(VAC) 标称输出电压及电流(Vo/Io) 工作温度 输出路数 效率% 隔离电压(VAC) 资料下载 (3D/PCB/原理图) 认证 技术手册 样品
申请
LM100-23B05 90 85~305VAC/120~431VDC 5V/18A -30℃ to +70℃ 1 85.5 4000
LM100-23B12 102 85~305VAC/120~431VDC 12V/8.5A -30℃ to +70℃ 1 87 4000
LM100-23B15 105 85~305VAC/120~431VDC 15V/7.0A -30℃ to +70℃ 1 87 4000
LM100-23B24 108 85~305VAC/120~431VDC 24V/4.5A -30℃ to +70℃ 1 89.5 4000
LM100-23B36 100.8 85~305VAC/120~431VDC 36V/2.8A -30℃ to +70℃ 1 89.5 4000
LM100-23B48 110.4 85~305VAC/120~431VDC 48V/2.3A -30℃ to +70℃ 1 90.5 4000
LM15-23B03 9.9 85~305VAC/100~430VDC 3.3V/3.0A -30℃ to +70℃ 1 83 4000
LM15-23B05 15 85~305VAC/100~430VDC 5V/3.0A -30℃ to +70℃ 1 83 4000
LM15-23B12 15.6 85~305VAC/100~430VDC 12V/1.3A -30℃ to +70℃ 1 83 4000
LM15-23B15 15 85~305VAC/100~430VDC 15V/1.0A -30℃ to +70℃ 1 83 4000
LM15-23B24 15 85~305VAC/100~430VDC 24V/0.625A -30℃ to +70℃ 1 83 4000
LM15-23B48 15.36 85~305VAC/100~430VDC 48V/0.32A -30℃ to +70℃ 1 83 4000
LM150-23B12 150 85~305VAC/120~431VDC 12V/12.5A -30℃ to +70℃ 1 86 4000
LM150-23B15 150 85~305VAC/120~431VDC 15V/10A -30℃ to +70℃ 1 87 4000
LM150-23B24 156 85~305VAC/120~431VDC 24V/6.5A -30℃ to +70℃ 1 88 4000
LM150-23B36 154.8 85~305VAC/120~431VDC 36V/4.3A -30℃ to +70℃ 1 88 4000
LM150-23B48 158.4 85~305VAC/120~431VDC 48V/3.3A -30℃ to +70℃ 1 89 4000
LM25-23B03 19.8 85~305VAC/100~430VDC 3.3V/6A -30℃ to +70℃ 1 88 4000
LM25-23B05 25 85~305VAC/100~430VDC 5V/5A -30℃ to +70℃ 1 88 4000
LM25-23B12 25.2 85~305VAC/100~430VDC 12V/2.1A -30℃ to +70℃ 1 88 4000
LM25-23B15 25.5 85~305VAC/100~430VDC 15V/1.7A -30℃ to +70℃ 1 88 4000
LM25-23B24 26.4 85~305VAC/100~430VDC 24V/1.1A -30℃ to +70℃ 1 88 4000
LM25-23B48 27.36 85~305VAC/100~430VDC 48V/0.57A -30℃ to +70℃ 1 88 4000
LM35-23B05 35 85~305VAC/120~430VDC 5V/7A -30℃ to +70℃ 1 81 4000
LM35-23B12 36 85~305VAC/120~430VDC 12V/3A -30℃ to +70℃ 1 85 4000
LM35-23B15 36 85~305VAC/120~430VDC 15V/2.4A -30℃ to +70℃ 1 86 4000
LM35-23B24 36 85~305VAC/120~430VDC 24V/1.5A -30℃ to +70℃ 1 87 4000
LM50-23B05 50 85~305VAC/120~430VDC 5V/10A -30℃ to +70℃ 1 83 4000
LM50-23B12 50.4 85~305VAC/120~430VDC 12V/4.2A -30℃ to +70℃ 1 86 4000
LM50-23B15 51 85~305VAC/120~430VDC 15V/3.4A -30℃ to +70℃ 1 87 4000
LM50-23B24 52.8 85~305VAC/120~430VDC 24V/2.2A -30℃ to +70℃ 1 88 4000
LM50-23B36 52.2 85~305VAC/120~430VDC 36V/1.45A -30℃ to +70℃ 1 89 4000
LM50-23B48 52.8 85~305VAC/120~430VDC 48V/1.1A -30℃ to +70℃ 1 90 4000
LM75-23B05 70 85~305VAC/120~430VDC 5V/14A -30℃ to +70℃ 1 85 4000
LM75-23B12 72 85~305VAC/120~430VDC 12V/6A -30℃ to +70℃ 1 87 4000
LM75-23B15 75 85~305VAC/120~430VDC 15V/5A -30℃ to +70℃ 1 87 4000
LM75-23B24 76.8 85~305VAC/120~430VDC 24V/3.2A -30℃ to +70℃ 1 89 4000
LM75-23B36 75.6 85~305VAC/120~430VDC 36V/2.1A -30℃ to +70℃ 1 90 4000
LM75-23B48 76.8 85~305VAC/120~430VDC 48V/1.6A -30℃ to +70℃ 1 90.5 4000
