30mm超薄! 75 & 120W AC/DC 导轨电源 ——LIxx-20BxxR2系列



一、产品简介


        为解决在工程应用中尺寸匹配的难题,金升阳通过技术方案与技术平台升级,推出75&120W超薄导轨电源——LIxx-20BxxR2系列。


        该系列产品宽度仅为30mm(120W为35mm),适用于狭窄空间。产品隔离电压高达4KV,EMC性能满足IEC61000标准中4级要求,EMI裸机满足CISPR32 Class A/B的标准,为设备的电磁兼容提供保障。产品符合IEC/EN/UL62368、IEC/EN/UL60335、GB4943以及UL508安规标准,且满足5000米海拔应用。产品集成多种保护功能(输出短路、过压、过温及恒压、恒流保护),具有超高性价比,为工控、新能源、石化冶金、铁路、直流充电桩等内部为导轨安装的控制柜系统提供低压总线电源。


二、产品应用:


        广泛应用于工控、LED、路灯控制、电力、安防、通讯、智能家居等领域。

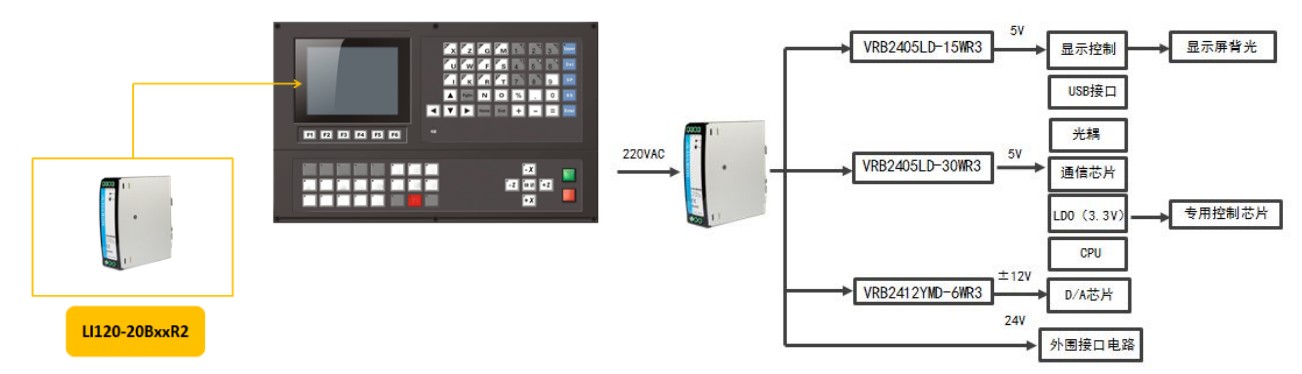

        应用案例参考:数控机床屏显电源应用



● 标准导轨式电源占板空间小,便于客户拆卸;

● 大功率保证后端多个单元工作;

● 4KV高隔离、优异纹波噪声保证整个电源系统可靠性。


三、产品特点


● 全球通用电压:90-264VAC/127-370VDC

● 工作温度范围:-20℃ to +60℃ (120W导轨)

● -30℃ to +70℃ (75W导轨)

● 隔离电压:4000VAC

● 自然风冷

● 30mm厚度:适用于狭窄空间,增加机柜利用率

● 高可靠性:输入抗过压,300VAC输入持续5S不损坏

● 输出短路、过压、过温及恒压、恒流保护功能

● 可承受5G振动测试

● 满足5000M海拔应用

● EMI性能:满足CISPR32/EN55032 CLASS A (120W导轨)

                   满足CISPR32/EN55032 CLASS B (75W导轨)

● 符合IEC/EN/UL62368、IEC/EN/UL60335、GB4943以及UL508安规标准(CE认证中)

● 满足IEC61000-3-2谐波要求,可用于照明电路

● 符合IEC/EN60335-1(PD3)和IEC/EN61558-1,2-16适合家电应用

● 3年保质

● 支持三防定制

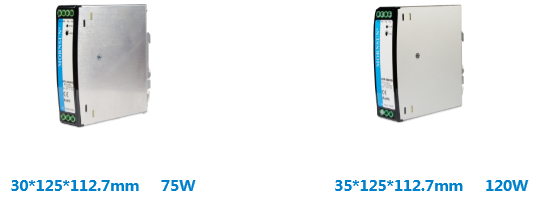

四、产品图片:



详细产品技术参数请参考技术手册:

型号标题 功率(W) 输入电压(VAC) 输出电压(VDC) 输出路数 隔离电压(VAC) 封装形式 封装尺寸(mm) 认证 样品
申请
LI120-20B12R2 120 90~264 12 1 4000 导轨式 35.00*125.00*112.7 -
LI120-20B24R2 120 90~264 24 1 4000 导轨式 35.00*125.00*112.7 -
LI120-20B48R2 120 90~264 48 1 4000 导轨式 35.00*125.00*112.7 -
LI75-20B12R2 75 90~264 12 1 4000 导轨式 30.00*128.00*120.00 -
LI75-20B24R2 75 90~264 24 1 4000 导轨式 30.00*128.00*120.00 -
LI75-20B48R2 75 90~264 48 1 4000 导轨式 30.00*128.00*120.00 -
系列标题
LI120-20B12R2
LI120-20B24R2
LI120-20B48R2
LI75-20B12R2
LI75-20B24R2
LI75-20B48R2
