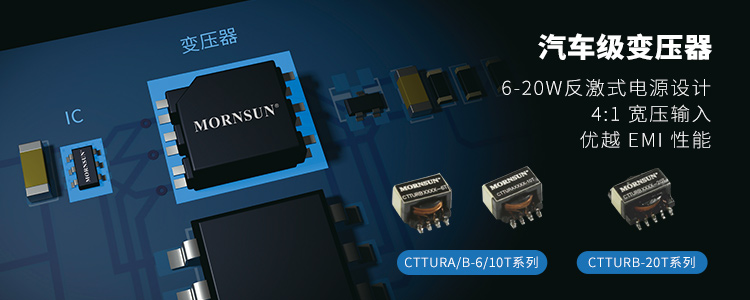

适用于6-20W的DC/DC隔离SMD变压器 ——CTTURA/B-6/10T系列、CTTURB-20T系列

一、产品介绍


        金升阳最新推出两款适用于6-20W以下的的汽车级变压器——CTTURA/B-6/10T系列、CTTURB-20T系列。隔离电压达1650VDC,允许表面工作温度-40℃ to +125℃,具有小体积、高性价比的特点。产品元器件符合AEC-Q200测试标准,满足汽车行业对高可靠小体积电源的要求。




        CTTURA/B-6/10T系列、CTTURB-20T系列可与MORNSUN SCM1101A副边反馈控制IC配套使用,该组合便于实现 4:1 宽压输入、6-20W反激式电源设计,其具有多种保护功能及优越的 EMI 性能。


二、产品应用


        可广泛应用于电力、仪表、工控、通信等行业。

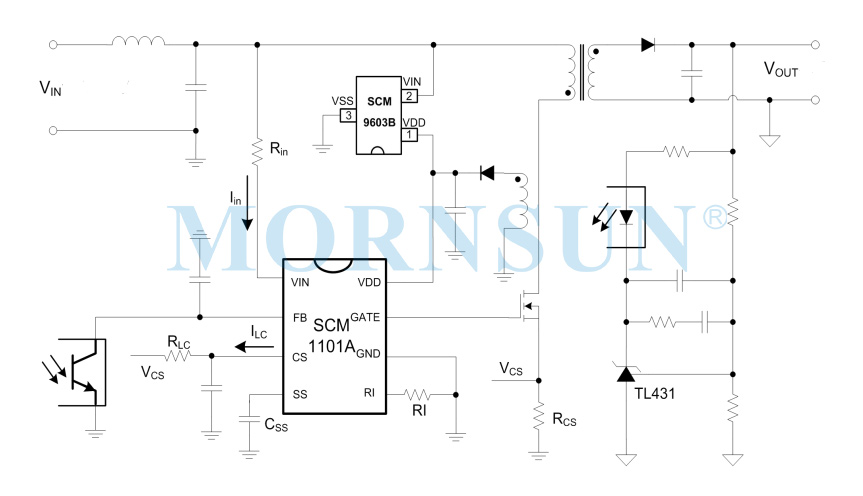

        应用电路示例:



三、产品特点


● 适用于6-20W

● 4:1宽压输入

● 小体积,SMD贴片封装

● 1650VDC隔离耐压

● 高饱和磁密

● 符合AEC-Q200认证(验证中)

● Class F绝缘等级

● 符合EN62368认证要求

● 宽工作温度范围:-40℃ to +125℃


详细产品技术参数请参考技术手册:

型号标题 功率(W) 输入电压(VDC) 输出电压(VDC) 输出路数 隔离电压(VDC) 封装形式 骨架结构 拓扑 应用资料 认证 样品
申请
CTTURA2415-10T 10 9~36 ±15 2 1650 SMD ER11.5 反激式 - -
CTTURA4805-10T 10 18~75 ±5 2 1650 SMD ER11.5 反激式 - -
CTTURB2405-10T 10 9~36 5 1 1650 SMD ER11.5 反激式 - -
CTTURB2405-20T 20 9~36 5 1 1650 SMD ER14.5 反激式 - -
CTTURB2405-6T 6 9~36 5 1 1650 SMD ER11.5 反激式 - -
CTTURB4805-10T 10 18~75 5 1 1650 SMD ER11.5 反激式 - -
