输出电压线性可调型高压电源——HO1-P(N)xxxxH-0.5C(D)系列

一、产品介绍


        HO1-P(N)xxxxH-0.5C、HO1-P(N)xxxxH-0.5D系列是MORNSUN为了满足电源系统中需要产生高电压、并且对输出电压稳定性要求高的应用场合而设计开发的产品。

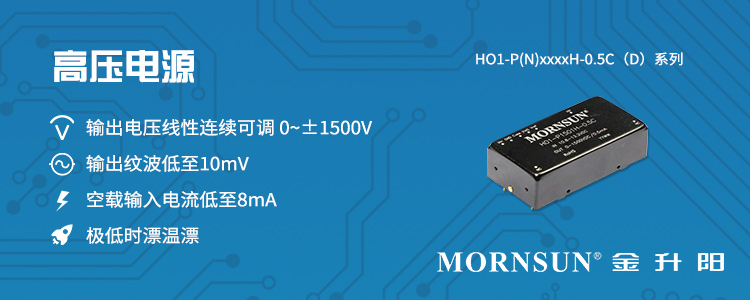

配图 (3).jpg


        该系列产品空载输入电流低至8mA,输出电压0~±1250V、0~±1500V连续线性可调,工作温度范围为-25℃ to 71℃。产品采用金属外壳六面屏蔽封装,输出纹波低至10mVpp,EMI性能优良,满足裸机辐射过Class B,传导在外围仅加一只10uF贴片电容条件下过Class B。


二、产品应用

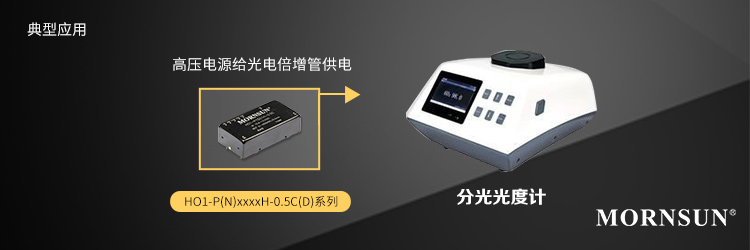

        可广泛适用于: 光电倍增管、雪崩二极管、质谱、光谱、电子束、离子束、等高压应用场合。




三、产品特点


● 全自动生产工艺

● 超低空载输入电流,Vin=12V:8mA(typ.),Vin=15V:10mA(typ.)

● 超低纹波噪声Vin=12V:10mVpp(typ.),Vin=15V:15mVpp(typ.)

● 超宽范围输出电压连续线性可调:0~±1250V、0~±1500V

● 工作温度范围:-25℃ to 71℃

● 输入防反接、控制电压过压保护、输出过流保护、输出短路保护

● 金属六面屏蔽封装,辐射裸机满足EN55032 CLASSB



详细产品技术参数请参考技术手册:

型号标题 功率(W) 输入电压(VDC) 输出电压(VDC) 输出路数 封装形式 封装尺寸(mm) 样品
申请
HO1-N1251H-0.5C 0.75 10.8~13.2 -1250 1 DIP 45.50*23.00*12.50
HO1-N1251H-0.5D 0.75 13.5~16.5 -1250 1 DIP 45.50*23.00*12.50
HO1-N1501H-0.5C 0.75 10.8~13.2 -1500 1 DIP 45.50*23.00*12.50
HO1-N1501H-0.5D 0.75 13.5~16.5 -1500 1 DIP 45.50*23.00*12.50
HO1-P1251H-0.5C 0.75 10.8~13.2 1250 1 DIP 45.50*23.00*12.50
HO1-P1251H-0.5D 0.75 13.5~16.5 1250 1 DIP 45.50*23.00*12.50
HO1-P1501H-0.5C 0.75 10.8~13.2 1500 1 DIP 45.50*23.00*12.50
HO1-P1501H-0.5D 0.75 13.5~16.5 1500 1 DIP 45.50*23.00*12.50
系列标题
HO1-N1251H-0.5C
HO1-N1251H-0.5D
HO1-N1501H-0.5C
HO1-N1501H-0.5D
HO1-P1251H-0.5C
HO1-P1251H-0.5D
HO1-P1501H-0.5C
HO1-P1501H-0.5D
