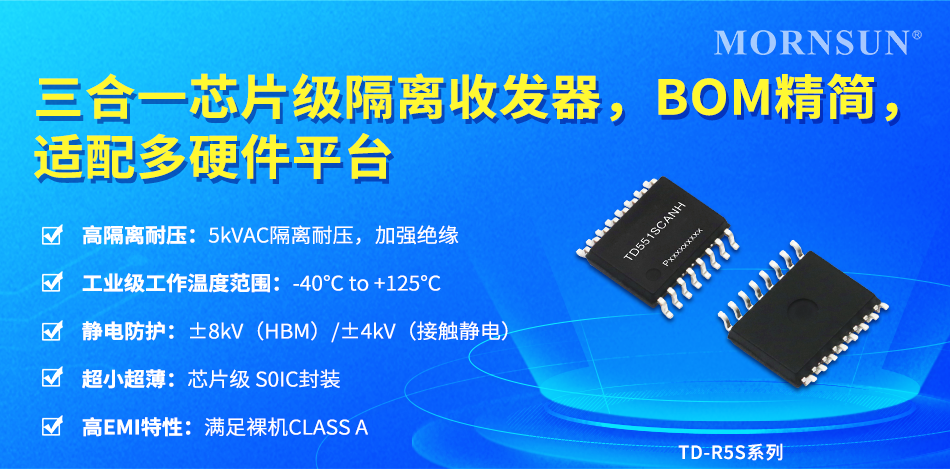

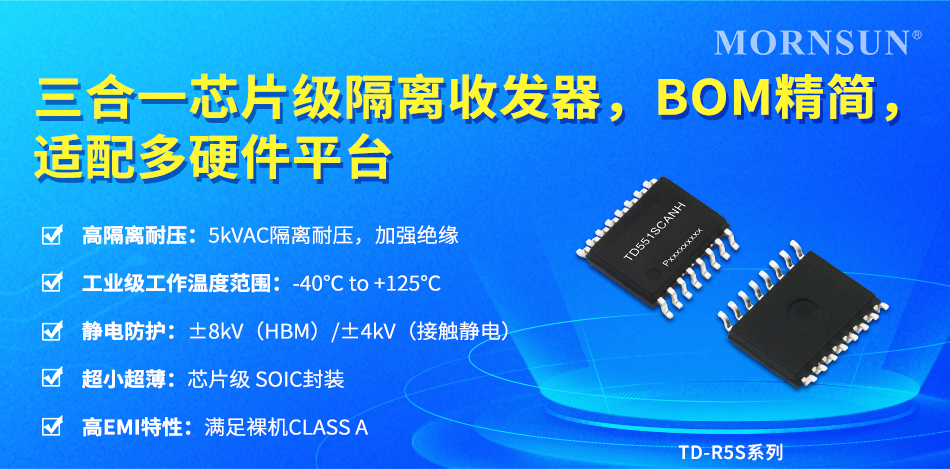

一、产品介绍

针对工业、电力设备总线通信器件选型繁杂、BOM物料多、隔离方案设计复杂等痛点，金升阳重磅推出TD-R5S系列芯片级隔离式接口。通讯、隔离、电源三合一，系统设计化繁为简，实现BOM表精简化；单颗芯片完成全套隔离接口功能，物料管理成本大幅下降，器件一致性与整机可靠性同步提升。产品涵盖隔离RS485/422、隔离CAN、集成电源数字隔离器三大品类，主打小体积、高隔离、强抗扰能力，适配工控自动化、电力电网、仪器仪表、轨交、煤矿等场景，为客户提供极简高可靠的隔离通信完整解决方案。

二、产品优势

1、安全性/可靠性高

① 5000Vrms隔离电压，满足加强绝缘安规要求，适配电力、工控等严苛场景，有效阻断地环路干扰，抑制共模窜扰，降低高压击穿风险。

② -40℃ to +125℃超宽工作温域，覆盖极端工业工况，无惧严寒酷暑，全温域参数一致性优异。

③ 内置总线短路保护、电源过载与短路保护、过温保护，多重防护机制闭环，全链路保障总线网络长期稳定运行。

④ CMTI满足±180kV/us，复杂工况下通信稳定不丢包、不丢帧。

⑤ 高EMC特性，EMI裸机满足CLASS A，搭配8kV级ESD静电防护能力，可抵御现场浪涌、静电冲击，确保设备在强干扰环境中稳定工作。

2、集成化/体积小

① 单芯片集成高效隔离DC-DC电源、数字隔离通道与总线收发器，完美替代传统【收发器+隔离芯片+隔离电源】三件套分立方案。

② SOIC16封装，芯片级超小体积，大幅节省PCB布板面积，助力终端设备小型化、紧凑型设计。

③ 485型号支持3.0~5.5V宽压供电，逻辑侧兼容3.3V与5V主控系统，一颗芯片适配多种硬件平台，库存管理更轻松，BOM更精简。

④ 原厂一体化参数匹配优化，避免分立器件搭配的兼容性与阻抗匹配问题，批量生产一致性更优，量产良率更有保障。

三、产品应用

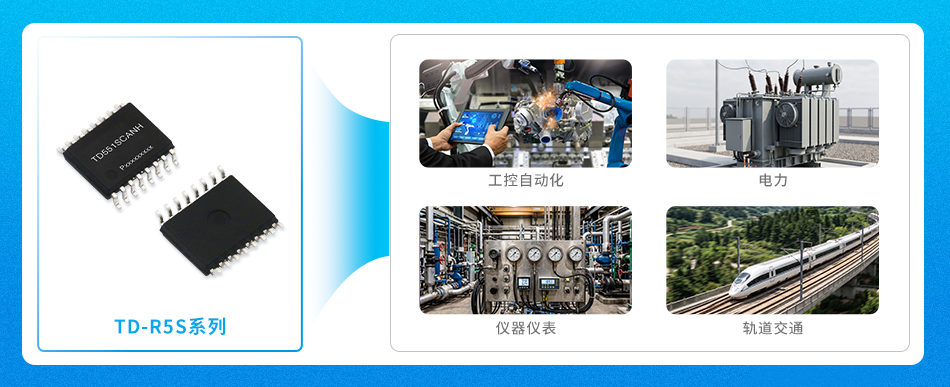

产品广泛适配工控自动化、电力电网、仪器仪表、轨交、煤矿等高可靠总线通信场景。

四、产品特点

• 隔离电压5000Vrms，加强绝缘

• 宽工作温度范围：-40℃ to +125℃

• CMTI：180kV/us；静电防护HBM(±8kV)，接触放电(±4kV)

• EMI满足裸机CLASS A

• SOIC-16封装，单芯片集成隔离电源、数字隔离通道与总线收发器

• 内置总线短路、过温、电源过载多重保护功能

• 支持3.0~5.5V宽压供电，兼容3.3V/5V逻辑电平

• 覆盖RS485、CAN两大主流总线，适配多元组网需求

   >> RS485款：符合TIA/EIA-485-A标准，半双工通信，最高20Mbps速率，支持256个总线节点

   >> CAN款：符合ISO 11898-2标准，最高5Mbps速率，支持总线耐压±58V

• 满足国产化，自主可控
