一、产品介绍

新能源汽车、光伏储能、智能电网赛道高速扩容，SiC、GaN等第三代半导体及IGBT功率器件需求持续爆发。双脉冲测试作为评估功率器件动态性能的核心工序，现有传统单向高压电源却成为产线提速卡点：充电电流受限，大容量储能电容调压等待时间久；无能量回收，降压依靠电阻耗散电能，既拉长测试周期、降低产能，还带来高额用电成本与散热压力。

金升阳依托多年高压电源自研积淀，推出M-H系列能效回馈极速调压高压电源。产品自研能效拓扑搭配智能控制算法，实现电容毫秒级快速充放电，同步回收测试残余电能；在标准2U机箱内集成18kW瞬态大功率输出，兼顾高速响应与绿色节能，为半导体研发实验室、自动化量产产线提供高性能国产化电源解决方案。

二、五大核心性能突破

M-H系列依托自研能效回馈调节架构，搭配大功率瞬态补能技术与先进智能控制算法，在瞬态功率、充放电速度、能量回收、电压覆盖、系统兼容五大核心维度实现体系化升级。各项性能精准优化，直击传统方案痛点，切实落地半导体测试、产线集成、长期运行等全场景用户价值。

①瞬态18kW大功率补能，充电速度提升6倍

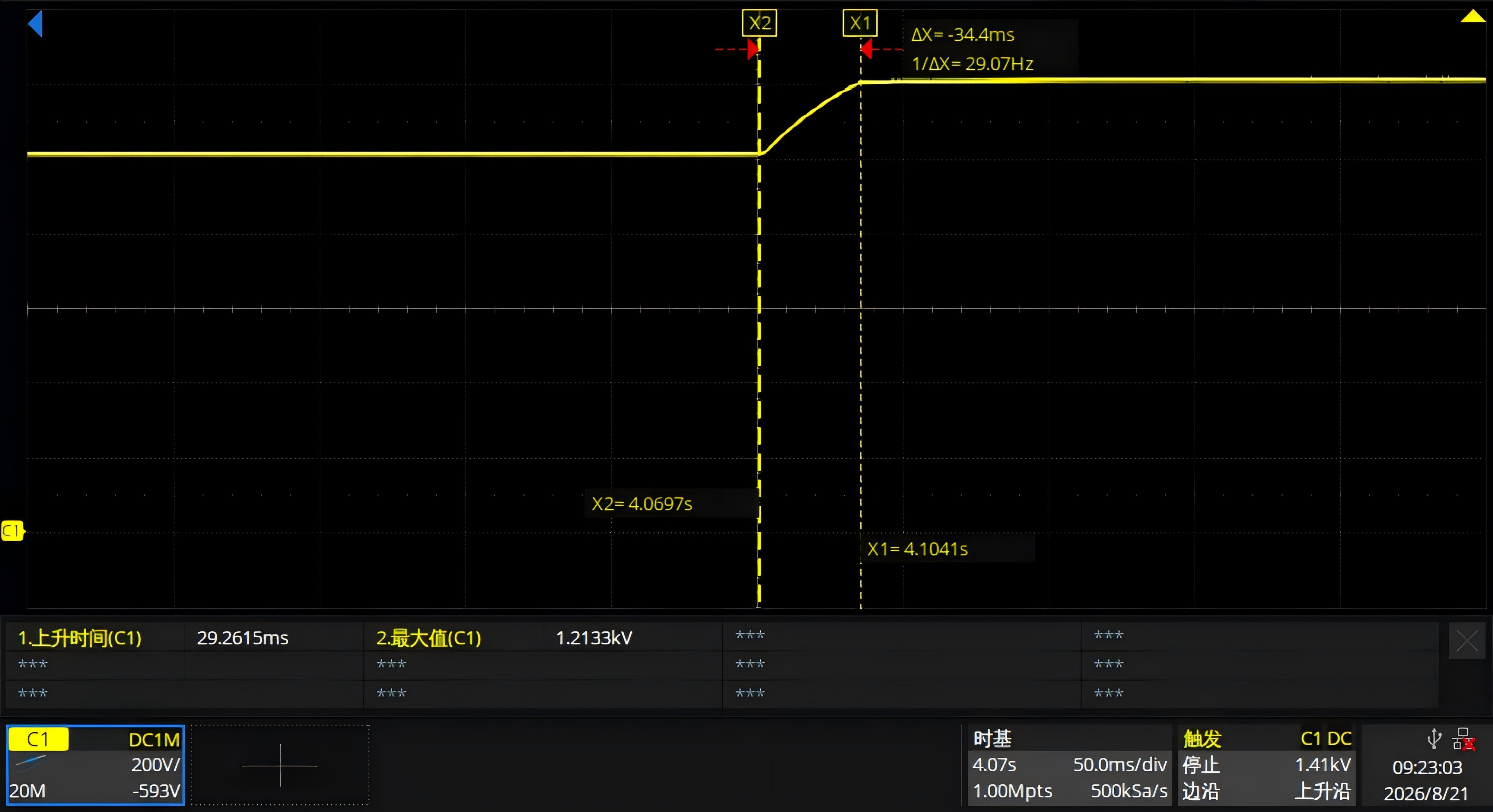

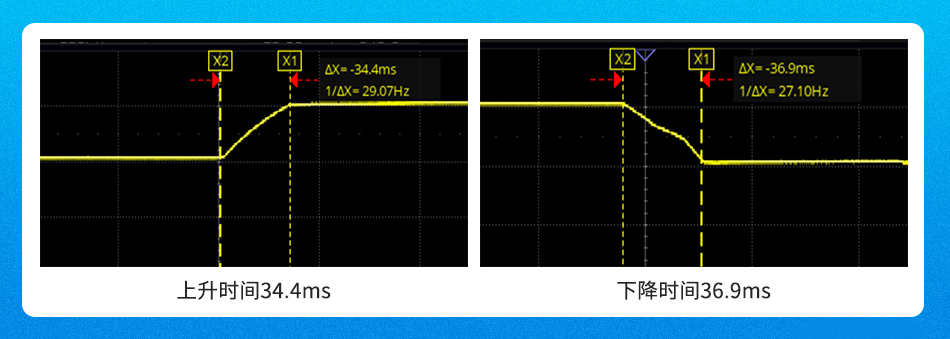

针对双脉冲测试中设备输出端接大容量储能电容的典型工况，M-H系列可提供最高18kW的瞬态输出功率，驱动储能电容实现极速升压。产品瞬态充电电流达15A（@1000-1200V），为传统方案2.5A电流水平的6倍。在2mF容性负载条件下，200V电压步进调节时间典型值仅50ms，较行业传统方案（约800ms）实现跨越式缩短。以测试4个电压点为例，总调节时间从约3200ms缩至约200ms，测试设备利用率与产线效率获得质的飞跃。

②自研能效回馈架构，整体能耗降幅高达70%

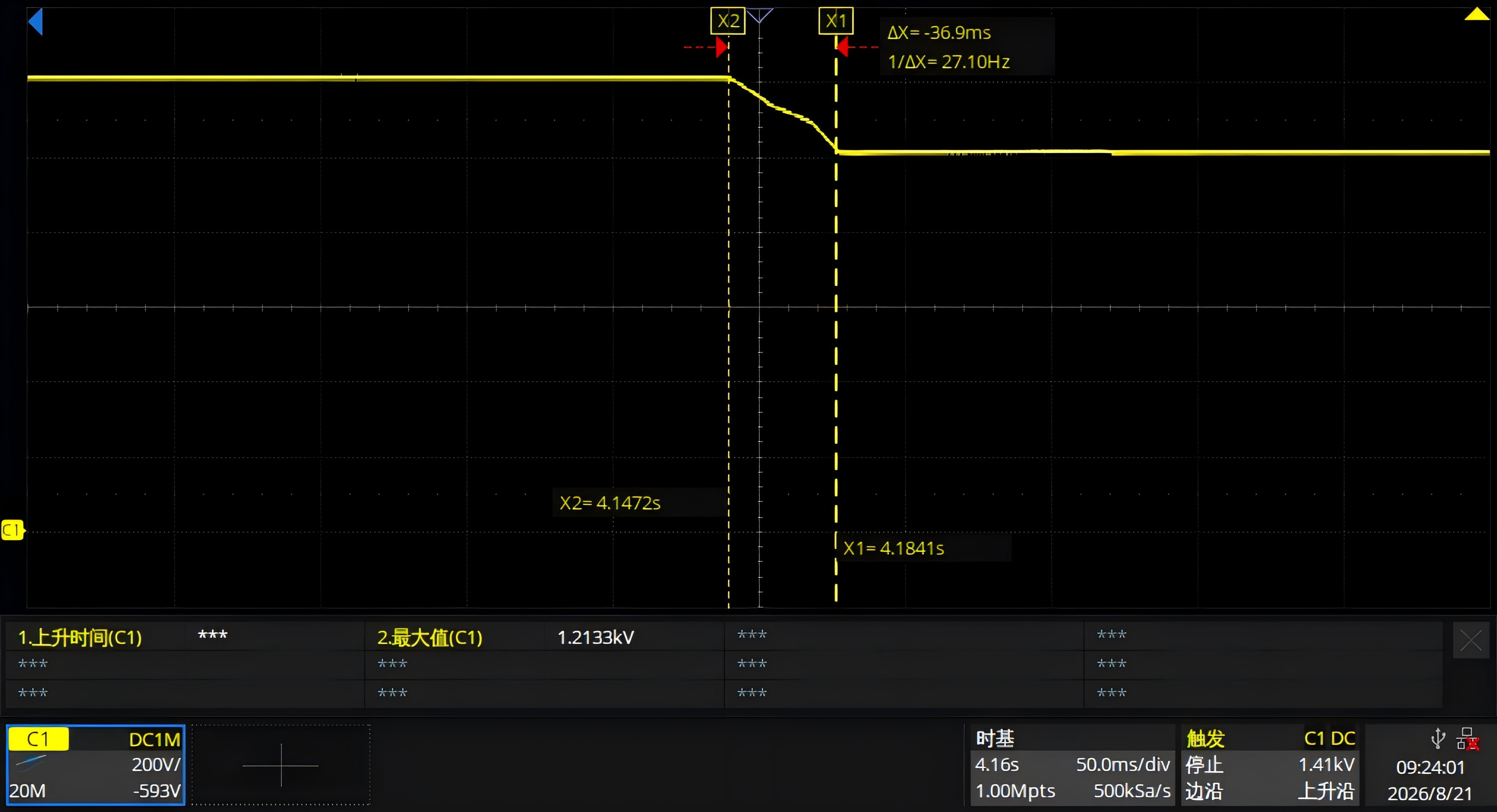

产品内部采用高能效电源拓扑结构，测试完成后可对储能电容中的电能进行快速泄放与回收。在2mF容性负载条件下，55ms内即可完成电压下降，彻底摒弃传统电阻能耗制动方式。回收电能回馈至内部总线循环利用，整体能耗降幅高达70%，长期运行下电力成本与散热投入均可大幅削减。

③宽域电压覆盖，一机适配多规格器件测试

产品输出电压可在20V至1200V区间内连续程控调节完整覆盖SiC、GaN、IGBT等主流功率器件的核心电压等级，双脉冲测试、开关特性测试等动态性能验证一机搞定。无需多规格电源反复切换，采购成本与系统复杂度同步降低，实现真正的高效测试配置。2500V平台已进入开发阶段，电压谱系持续向上延伸，全面适配从消费级到工业级、车规级的全场景功率器件测试需求。

④本控/远控灵活切换，无缝融入自动化产线

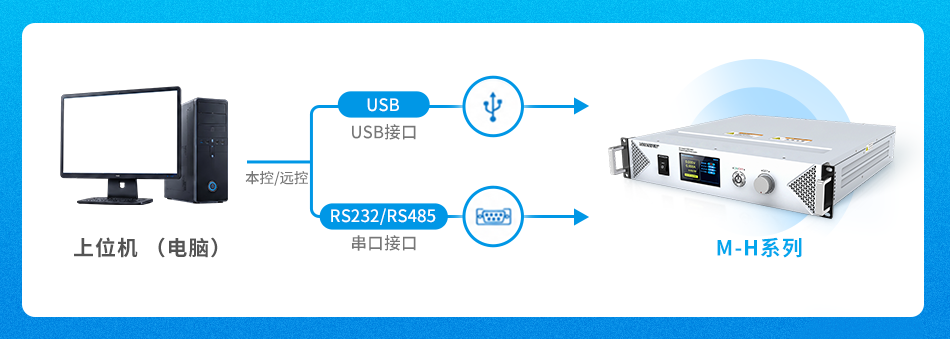

产品前面板配备IPS显示屏及操作按键，支持本地手动调节与参数监控，便于调试与现场点检；后面板配置标准通信接口，支持RS232、RS485及USB通信方式，可实现上位机远程控制与数据采集，便于集成至自动化测试系统中。本控与远控功能可灵活切换，兼顾单机调试与产线集中管理两类应用场景，提升操作便捷性与过程数据可追溯能力。

⑤标准2U机箱封装，兼容现有系统快速升级

采用标准2U高度机箱结构，与当前半导体双脉冲测试系统中主流使用的设备电源封装规格一致。客户进行电源替换或系统升级时，无需改动现有机柜布局，有效降低升级成本与技术风险，实现"即插即用"的无缝替换。

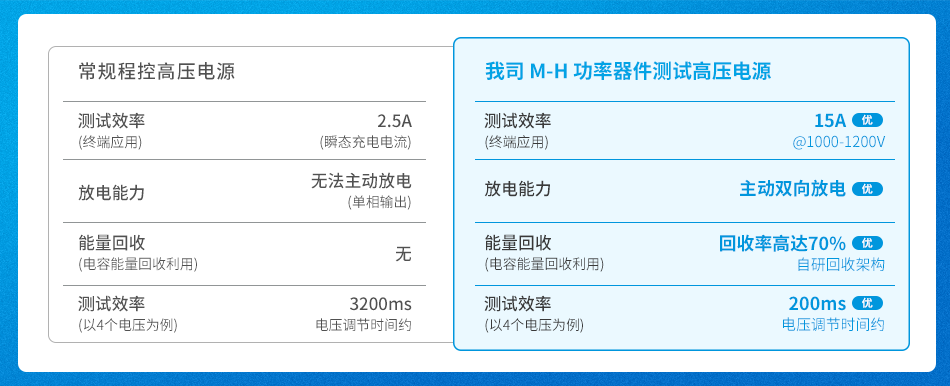

三、主要性能指标对比

四、产品特点

• 输出电压20~1200V可程控连续调节

• 优化的电容快速充放电能力，充放电电流高达15A

• 支持瞬态18kW电容充放电功率

• 200V步进调节时间典型值50ms（容性负载2mF）

• 适用的输入电压：220VAC±10%

• 具备标准USB及RS485/232等通讯控制接口

• 自然风冷散热，标准2U机箱，便捷安装

• 高稳定度：＜±0.01%/hour、＜±1%/cycle

• 接受客户定制

五、产品应用

M-H系列可编程高压电源专为半导体功率器件动态测试场景深度优化，凭借瞬态大功率、高能效回馈、超快响应的核心特性，可精准匹配以下核心测试领域：

• 半导体功率器件测试：SiC/GaN/IGBT模块双脉冲测试、开关特性测试

• 新能源汽车核心部件测试：车载IGBT模块、SiC功率模块的批量性能验证

• 光伏/风电功率器件测试：光伏逆变器、风电变流器核心功率器件的耐压测试

• 电源及储能系统测试：DC-DC变换器、储能变流器（PCS）功率模块的开关损耗评估

案例一：半导体功率器件双脉冲测试

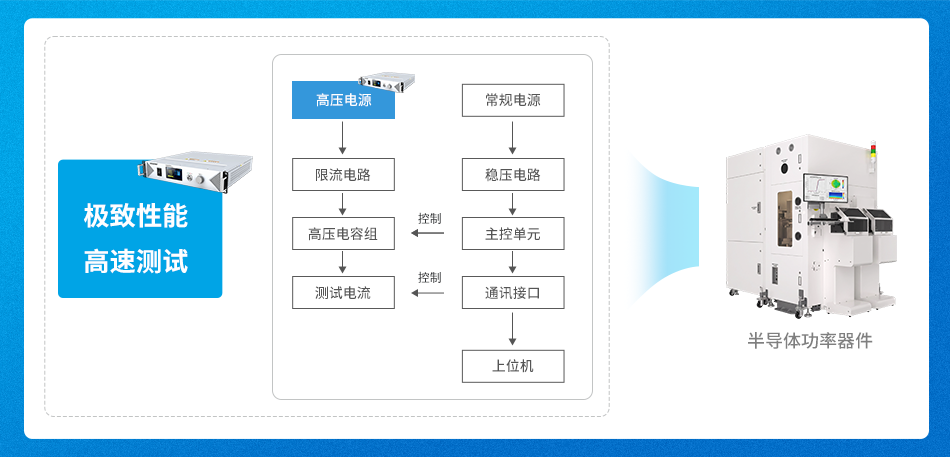

在半导体功率器件双脉冲测试中，设备输出端需并联大容量储能电容（典型2mF）以稳定器件开关过程中的母线电压。传统电源受限于2.5A级充电电流，2mF电容电压调节耗时约800ms；测试完成后电压下降更依赖外部电阻缓慢消耗。采用M-H系列电源后，15A瞬态充电电流可在50ms内完成电压快速建立，电容电能快速回馈，单次四电压点测试周期从3200ms压缩至约200ms，测试效率显著提升；电容能量循环利用，系统发热与能耗大幅降低。

案例二：新能源汽车功率模块产线批量测试
