在新能源发电、储能变流、轨道交通及电动汽车等产业高速发展的浪潮中，IGBT功率模块的应用边界不断拓展，市场对高可靠、易集成的驱动解决方案需求日益迫切。金升阳依托自主可控的技术平台，重磅推出双通道即插即用IGBT驱动器，该系列驱动器覆盖600V、1200V、1700V主流电压等级，适配EconoDual™3封装IGBT模块，可直接焊接在IGBT上使用，无需转接处理，即插即用。

一、核心特点：四大优势助力系统安全驱动、降本增效

（1）强劲驱动，适配主流封装IGBT

QT0115T2系列单通道驱动功率达1W，峰值拉/灌电流±15A，隔离耐压5000VAC，适配600V/1200V/1700V常见IGBT模块的驱动需求，可满足变频器、风电变流器等中功率应用需求。

（2）全面保护，安全可靠

QT0115T2系列集成多种防护机制，显著降低IGBT模块在异常工况下的损坏风险，延长设备使用寿命，减少非计划停机带来的生产损失，为安全驱动保驾护航：

①原/副边欠压保护：驱动器在原边及两个副边驱动通道均设有欠压检测电路，当原边或副边电源电压异常下降时，自动锁定驱动输出并关断IGBT，同时，故障信号输出至SOx引脚；当电压恢复至欠压恢复阈值以上时，系统将在t_B(锁定时间）后自动解除锁定，有效防止IGBT因驱动电压不足而损坏。

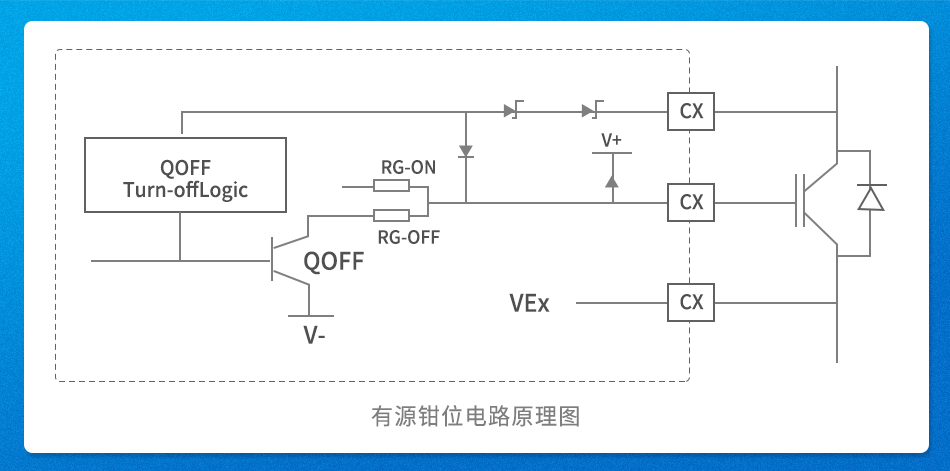

②有源钳位：IGBT快速关断时，回路杂散电感与高电流变化率会产生电压尖峰，易导致IGBT过压损坏。QT0115T2系列有源钳位电路通过TVS管在集电极与栅极间建立反馈通路，当VCE尖峰电压超过TVS的击穿阈值时，TVS导通，电流注入栅极并使IGBT维持不完全导通。同时控制QOFF关断，断开栅极电压泄放回路，从而延长关断时间，降低电流变化率，进而有效钳位VCE，防止IGBT过压损坏。

③VCE短路保护：独立的VCE检测电路在IGBT开通期间实时监控各个通道的退饱和状态，一旦检测到短路，迅速启动软关断并输出故障信号，保护锁定时间结束后自动恢复，单通道故障不影响另一通道正常工作。

④智能故障管理：集成智能故障管理单元，可对各类故障进行统一管理和状态反馈。

（3）灵活配置，适配多样场景

支持直接模式和半桥模式两种工作模式可选，灵活适配不同应用的控制需求：

①直接模式：两通道独立工作，适用于需要独立控制两个IGBT的拓扑。

②半桥模式：自动实现上下桥臂互锁，无需外部死区设置。

（4）兼容设计，即插即用

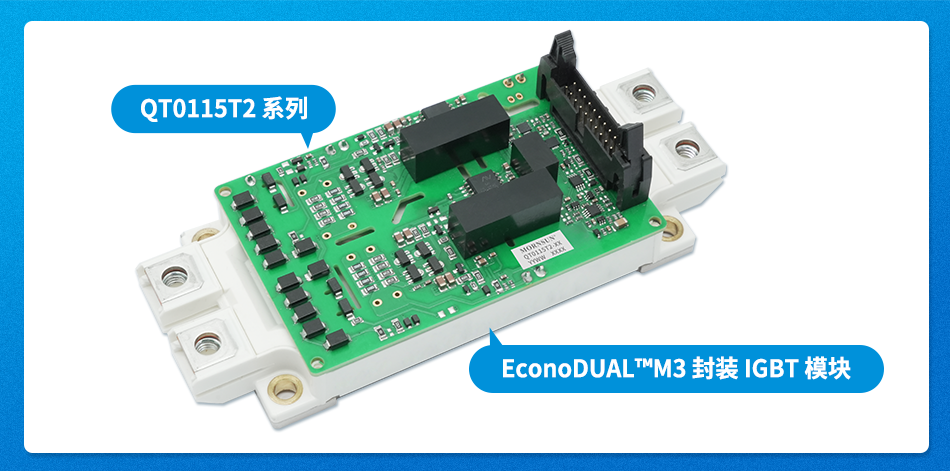

①即插即用：可直接焊接于EconoDUAL™3封装IGBT模块上使用，无需转接处理，大幅缩短产品开发周期。

②标准接口：JP1为20针插针式连接器，遵循“偶数引脚全为GND、奇数引脚全为信号引脚”的设计原则，推荐采用20芯双绞扁平电缆布线，有效抑制共模噪声、降低回路寄生电感。

二、典型应用场景

本产品广泛适用于以下领域：

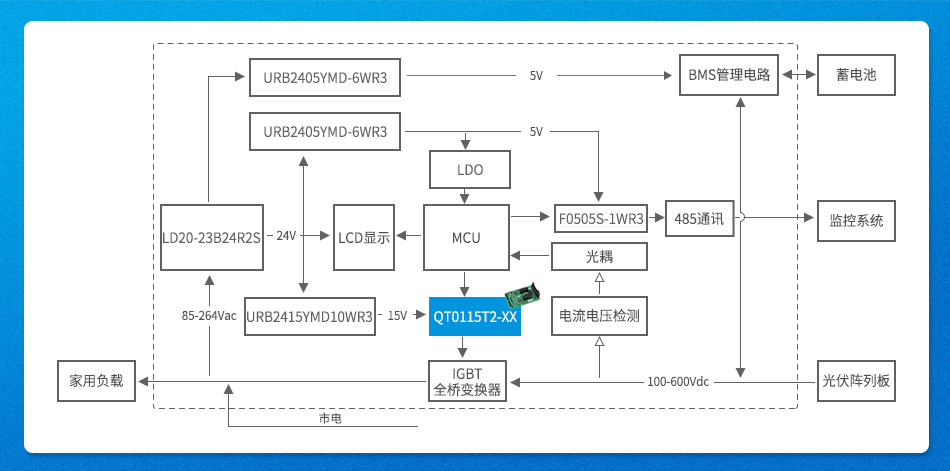

QT0115T2系列在储能逆变器系统的应用方案：
