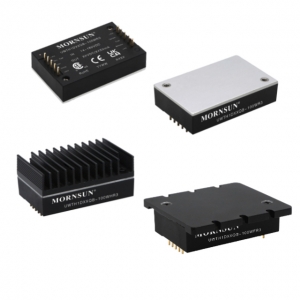

UWTH1D_QB-100W(H/F)R3
目前，我司产品的UL档案异常，2024年5月1日后的UL认证处于失效状态。我司正在积极沟通处理，不便之处敬请谅解。
产品特点：
UWTH1D_QB-100W(H/F)R3系列是为铁路电源领域设计的一款高性能的产品，输出功率可达100W，拥有14-160VDC宽电压输入，兼容标称24V、 48V、72V、96V、110V五种电压段的输入并且满足EN50155标准对电压波动的要求，加强绝缘3000VAC的高绝缘使得在5000m高海拔应用仍可保 障系统的隔离安全，允许工作温度高达105℃，集成多种保护功能，最大限度保证系统的安全可靠，同时具备远程遥控及补偿，输出电压调节等功能， 完美匹配应用时存在的线损、特殊电压的要求。广泛运用于车载交换机、列车控制系统等相关车载设备中。
展开查看更多
点击收起
R3.jpg)
-
型号标题
-
功率(W)
-
输入电压(VDC)
-
输出电压(VDC)
-
输出
路数 -
隔离电压
-
封装形式
-
封装尺寸(mm)
-
资料下载 (3D/PCB封装库/原理图库)
-
认证/标准
技术
手册样品
申请
| UWTH1D12QB-100WR3 | 100 | 110(14-160) | 12 | 1 | 3000VAC | DIP | 57.90*36.80*12.70 | - | - | ||
| UWTH1D15QB-100WR3 | 100 | 110(14-160) | 15 | 1 | 3000VAC | DIP | 57.90*36.80*12.70 | - | - | ||
| UWTH1D24QB-100WR3 | 100 | 110(14-160) | 24 | 1 | 3000VAC | DIP | 57.90*36.80*12.70 | - | - | ||
| UWTH1D28QB-100WR3 | 100 | 110(14-160) | 28 | 1 | 3000VAC | DIP | 57.90*36.80*12.70 | - | - | ||
| UWTH1D48QB-100WR3 | 100 | 110(14-160) | 48 | 1 | 3000VAC | DIP | 57.90*36.80*12.70 | - | - | ||
| UWTH1D54QB-100WR3 | 100 | 110(14-160) | 54 | 1 | 3000VAC | DIP | 57.90*36.80*12.70 | - | - | ||
| UWTH1D12QB-100WR3 | 100 | 110(14-160) | 12 | 1 | 3000VAC | DIP | 57.90*36.80*25.40 | - | - | ||
| UWTH1D24QB-100WHR3 | 100 | 110(14-160) | 24 | 1 | 3000VAC | DIP | 57.90*36.80*25.40 | - | - | ||
| UWTH1D12QB-100WFR3 | 100 | 110(14-160) | 12 | 1 | 3000VAC | DIP | 57.90*36.80*25.40 | - | - | ||
| UWTH1D24QB-100WFR3 | 100 | 110(14-160) | 24 | 1 | 3000VAC | DIP | 62.00*56.00*14.50 | - | - | ||
| UWTH1D54QB-100WHR3 | 100 | 110(14-160) | 54 | 1 | 3000VAC | DIP | 57.90*36.80*25.40 | - | - |
* 上方产品参数仅供参考，详细技术参数请以技术规格书为准
