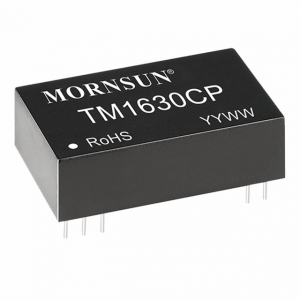

TMxxxxCP
产品特点:
TMxxxxCP系列信号调理模块,是前级毫伏级正负信号输入,后级正负信号输出的有源信号隔离模块,模块内部嵌入了一个高效微功率电源,可以在向内部信号处理电路供电的同时向外围电路输出一路隔离电源。在三线制和四线制应用场合,该产品大大简化了用户的设计,提高了PCB的空间利用率。由于内部采用电磁隔离技术,相比光耦隔离具有更好的温漂特性和线性度。此模块为三端隔离,信号输入、信号输出、电源输入相互隔离。
展开查看更多
点击收起
-
型号标题
-
输入信号
-
输出信号
-
输入电压(VDC)
-
输出电压(VDC)
-
封装形式
-
资料下载 (3D/PCB封装库/原理图库)
技术
手册样品
申请
TM1630CP | ±10mV | ±5V | 24V | - | DIP24 | - | - | |
TM2630CP | ±20mV | ±5V | 24V | - | DIP24 | - | - | |
TM4630CP | ±50mV | ±5V | 24V | - | DIP24 | - | - | |
TM5630CP | ±75mV | ±5V | 24V | - | DIP24 | - | - | |
TM6630CP | ±100mV | ±5V | 24V | - | DIP24 | - | - | |
TM7650CP | ±200mV | ±5V | 12V | - | DIP24 | - | - | |
TM4530CP | ±50mV | ±10V | 24V | - | DIP24 | - | - | |
TM5530CP | ±75mV | ±10V | 24V | - | DIP24 | - | - | |
TM6530CP | ±100mV | ±10V | 24V | - | DIP24 | - | - |
* 上方产品参数仅供参考,详细技术参数请以技术规格书为准
