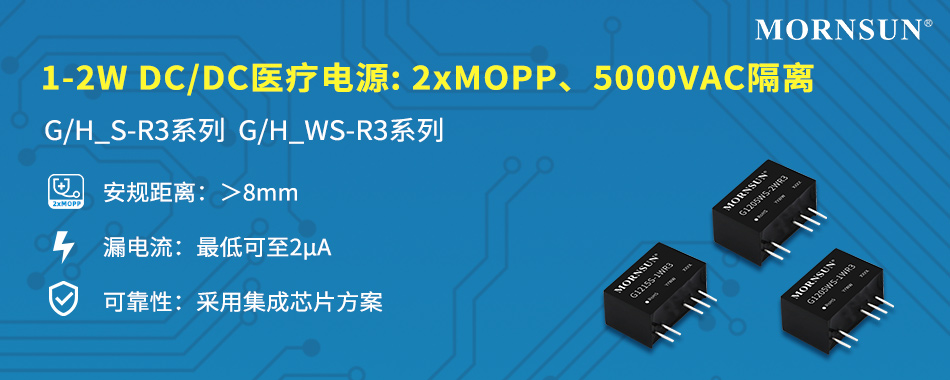

安全可靠性能好,医疗电源“芯”升级 ——G/H_S-R3系列、G/H_WS-R3系列

【关键词:国产电源、医疗电源、医疗认证、芯片方案、2xMOPP、5000VAC隔离、DC/DC电源】




医疗设备与传统工业设备、普通消费电子产品所用的电源不太一样,医疗设备通常和人体密切接触,其电源的质量安全、可靠性都需要非常严格的把关。因此,如何提高医疗设备及其零部件的可靠性是业内企业关注的重中之重。

金升阳秉承“事事创新,人人创新”的创新理念,在医疗资源紧缺的当下,为提高医疗电源的性能和保障更快更稳定交付,对原有的医疗DC/DC电源做了技术升级,尽最大努力为医疗行业提供“无忧电源”。此次正式上市的R3系列定电压输入DC/DC电源模块(G/H_S-R3系列、G/H_WS-R3系列)即在原有的高隔离产品线基础上,采用集成芯片设计方案,符合第三版医疗认证/标准、拥有5000VAC/6000VDC高隔离耐压。其中,G/H_WS-R3系列可满足2xMOPP患者防护等级,G/H_S-R3系列可满足1xMOPP患者防护等级,以满足不同医疗场合的电源应用需求。


主要产品优势如下:

一、 安全距离

医疗电源不同于常规的电源产品,为确保安全,医疗标准明确规定了不同等级需满足的安全距离。我司推出的G/H_WS-R3系列产品可满足2xMOPP/2xMOOP防护等级,电气间隙≥5mm,爬电距离≥8mm。(同时,金升阳定电压输入DC/DC电源产线技术平台已实现高达16mm电气间隙/爬电距离)

二、 漏电流

较低的漏电流是医疗电源的核心指标。G/H_WS-R3和G/H_S-R3系列均可满足医疗CF型应用≤10μA的要求,最低可至2μA。

三、 可靠性

G/H_WS-R3和G/H_S-R3系列采用集成芯片方案。相较于市面上使用分离器件开发产品,金升阳电源进一步减少了这些具有离散性器件(三极管)的使用,有效提升了产品可靠性;控制电路的集成,也可灵活兼容启动能力和短路保护功能;同时,集成芯片具有过温保护功能,更有利于产品应用于高温环境。




产品的应用方案可参考如下,如医用监护仪系统应用。



数据加载中

  • 型号

  • 功率(W)

  • 输入电压(VDC)

  • 输出电压(VDC)

  • 输出路数

  • 隔离电压

  • 封装形式

  • 封装尺寸(mm)

  • 资料下载 (3D/PCB封装库/原理图库)

  • 认证/标准

  • 技术
    手册

  • 样品
    申请

G1205S-1WR3 1 12(10.8-13.2) ±5 2 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
G1205WS-1WR3 1 12(10.8-13.2) ±5 2 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
G1212S-1WR3 1 12(10.8-13.2) ±12 2 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
G1212WS-1WR3 1 12(10.8-13.2) ±12 2 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
G1215S-1WR3 1 12(10.8-13.2) ±15 2 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
G1215WS-1WR3 1 12(10.8-13.2) ±15 2 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
G2405S-1WR3 1 24(21.6-26.4) ±5 2 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
G2405WS-1WR3 1 24(21.6-26.4) ±5 2 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
G2412S-1WR3 1 24(21.6-26.4) ±12 2 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
G2412WS-1WR3 1 24(21.6-26.4) ±12 2 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
G2415S-1WR3 1 24(21.6-26.4) ±15 2 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
G2415WS-1WR3 1 24(21.6-26.4) ±15 2 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
H0505CS-1WR3 1 5 5 1 5000vac or 7000VDC SIP 27.40*9.50*12.00
H1203S-1WR3 1 12(10.8-13.2) 3.3 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
H1203WS-1WR3 1 12(10.8-13.2) 3.3 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
H1205S-1WR3 1 12(10.8-13.2) 5 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
H1205WS-1WR3 1 12(10.8-13.2) 5 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
H1209S-1WR3 1 12(10.8-13.2) 9 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
H1209WS-1WR3 1 12(10.8-13.2) 9 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
H1212S-1WR3 1 12(10.8-13.2) 12 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
H1212WS-1WR3 1 12(10.8-13.2) 12 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
H1215S-1WR3 1 12(10.8-13.2) 15 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
H1215WS-1WR3 1 12(10.8-13.2) 15 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
H1224S-1WR3 1 12(10.8-13.2) 24 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
H1224WS-1WR3 1 12(10.8-13.2) 24 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
H2405S-1WR3 1 24(21.6-26.4) 5 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
H2405WS-1WR3 1 24(21.6-26.4) 5 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
H2409S-1WR3 1 24(21.6-26.4) 9 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
H2409WS-1WR3 1 24(21.6-26.4) 9 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
H2412S-1WR3 1 24(21.6-26.4) 12 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
H2412WS-1WR3 1 24(21.6-26.4) 12 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
H2415S-1WR3 1 24(21.6-26.4) 15 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
H2415WS-1WR3 1 24(21.6-26.4) 15 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
H2424S-1WR3 1 24(21.6-26.4) 24 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
H2424WS-1WR3 1 24(21.6-26.4) 24 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
G1205S-2WR3 2 12(10.8-13.2) ±5 2 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
G1205WS-2WR3 2 12(10.8-13.2) ±5 2 5000VAC or 6000VDC SIP 19.50*9.80*12.50 - -
G1209S-2WR3 2 12(10.8-13.2) ±9 2 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
G1209WS-2WR3 2 12(10.8-13.2) ±9 2 5000VAC or 6000VDC SIP 19.50*9.80*12.50 - -
G1212S-2WR3 2 12(10.8-13.2) ±12 2 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
G1212WS-2WR3 2 12(10.8-13.2) ±12 2 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
G1215S-2WR3 2 12(10.8-13.2) ±15 2 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
G1215WS-2WR3 2 12(10.8-13.2) ±15 2 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
H1205CS-2WR3 2 12(10.8-13.2) 5 1 5000VAC or 7000VDC SIP 27.40*9.50*12.00 - -
H1205CS-2WR3 2 12(10.8-13.2) 5 1 5000VAC or 7000VDC SIP 27.40*9.50*12.00 -
H1205S-2WR3 2 12(10.8-13.2) 5 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
H1205WS-2WR3 2 12(10.8-13.2) 5 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 - -
H1209S-2WR3 2 12(10.8-13.2) 9 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
H1209WS-2WR3 2 12(10.8-13.2) 9 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 - -
H1212CS-2WR3 2 12(10.8-13.2) 12 1 5000VAC or 7000VDC SIP 27.40*9.50*12.00 - -
H1212CS-2WR3 2 12(10.8-13.2) 12 1 5000VAC or 7000VDC SIP 27.40*9.50*12.00 -
H1212S-2WR3 2 12(10.8-13.2) 12 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
H1212WS-2WR3 2 12(10.8-13.2) 12 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
H1215S-2WR3 2 12(10.8-13.2) 15 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
H1215WS-2WR3 2 12(10.8-13.2) 15 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
H1505S-2WR3 2 15(13.5-16.5) 5 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
H1505WS-2WR3 2 15(13.5-16.5) 5 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 - -
H1515S-2WR3 2 15(13.5-16.5) 15 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
H1515WS-2WR3 2 15(13.5-16.5) 15 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
H2405S-2WR3 2 24(21.6-26.4) 5 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
H2405WS-2WR3 2 24(21.6-26.4) 5 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 - -
H2409S-2WR3 2 24(21.6-26.4) 9 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
H2409WS-2WR3 2 24(21.6-26.4) 9 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 - -
H2412S-2WR3 2 24(21.6-26.4) 12 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
H2412WS-2WR3 2 24(21.6-26.4) 12 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
H2415S-2WR3 2 24(21.6-26.4) 15 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
H2415WS-2WR3 2 24(21.6-26.4) 15 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
H2424S-2WR3 2 24(21.6-26.4) 24 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
H2424WS-2WR3 2 24(21.6-26.4) 24 1 5000VAC or 6000VDC SIP 19.50*9.80*12.50 -
LOF120-20B12 114 120-370 12 - 4000VAC - -
LOF120-20B15 114 120-370 15 - 4000VAC - -
LOF120-20B19 119.7 120-370 19 - 4000VAC - -
LOF120-20B27 119.9 120-370 27 - 4000VAC - -
LOF120-20B24 120 120-370 24 - 4000VAC - -
LOF120-20B36 120 120-370 36 - 4000VAC - -
LOF120-20B48 120 120-370 48 - 4000VAC - -
LOF120-20B54 120 120-370 54 - 4000VAC - -
