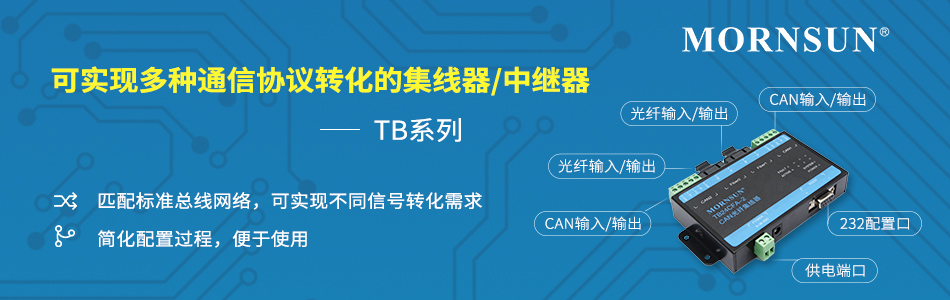

可实现多种通信协议转化的集线器/中继器TB系列

一、产品介绍

随着工业现代化建设的迅猛发展,工业物联网成为众多企业进行工业升级的重要趋势,市场上对于复杂环境下的无人化系统管理的需求愈发增大,金升阳针对客户在复杂组网系统设计过程中通信节点不足、不同信号类型转化困难的问题,重磅推出可适用于多种通信协议间通信的TB系列232/485/CAN/光纤集线器/中继器产品。




二、产品优势

①匹配标准总线网络,实现不同信号转化需求

TB系列集线器/中继器基于不同的总线网络应用进行开发,可支持多种协议类型进行应用,可支持RS232转RS485(TB24U485-4);RS232转CAN(TB24UCAN-4);CAN转光纤(TB24CFA-2)。

②简化配置过程

对于RS232转RS485集线器产品,通过直接接线客户即可直接使用;针对CAN协议相关产品,应用上也仅需通过常规的异步串行通信接口连接至PC端,通过基于Windows的上位机进行简单配置,即可进行工作。

③集成信息过滤功能,降低网络负载

TB系列集线器/中继器通过内部集成过滤功能和路由功能,客户在应用过程中可选择对应功能模块,有效控制总线负载。



三、产品应用

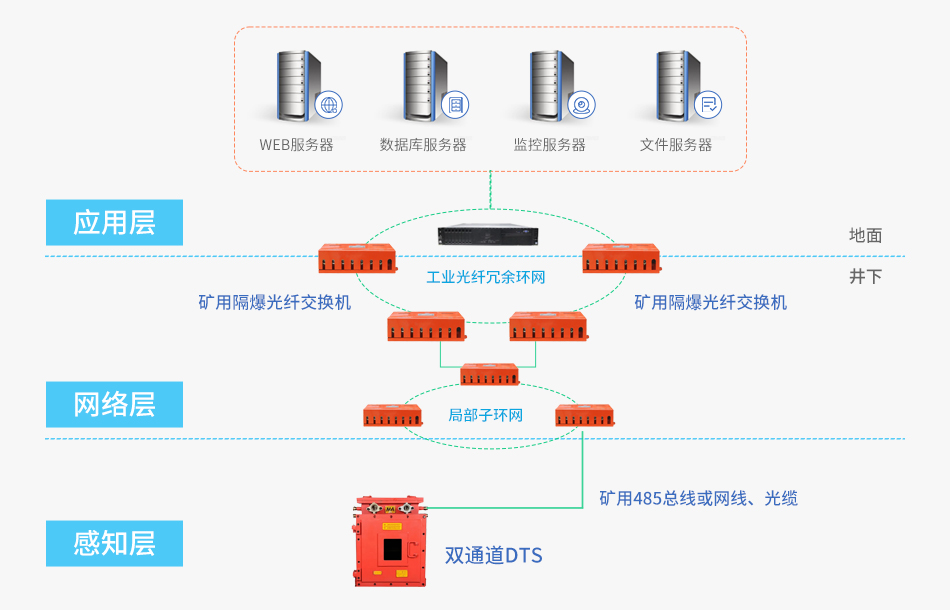

TB系列集线器/中继器产品可适用于负责环境下系统组网设备间的通信,以煤矿监控系统为例,可适用于各层级间的不同信号类型转化。




四、产品特点

工作电压:9-36VDC(自动转向)

工作温度范围:-40℃ to +85℃

支持同一网络多节点应用

485接口:可支持256个通信节点/路

CAN接口:可支持连接110个通信节点

集隔离与ESD总线保护功能一体

具有多路通道,可支持复杂特性

集成信息过滤功能

注:详细特点和应用参见官网手册

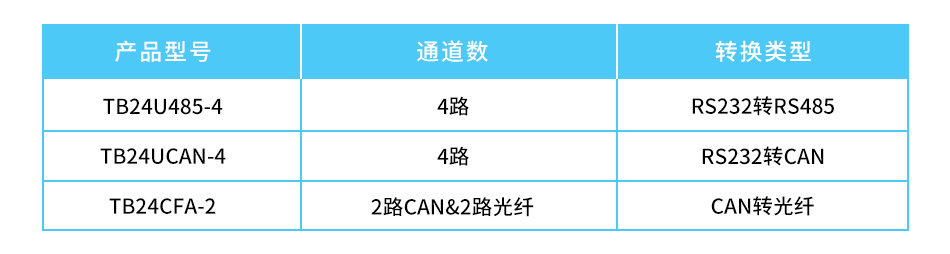

五、产品选型



详细产品技术参数请参考技术手册:
数据加载中

  • 型号

  • 输入电压(VDC)

  • 节点数

  • 协议类型

  • UART波特率(bps)

  • SPI 速率(Mbit/s)

  • CAN波特率(bps)

  • 光纤速率(bps)

  • 资料下载 (3D/PCB封装库/原理图库)

  • 认证/标准

  • 技术
    手册

  • 样品
    申请

TB24CFA-2 9~36 110 485 5K-1M - 5K-1M 5K-800K -
TB24U485-4 9~36 256 CAN 300-115.2K - 300-115.2K - -
TB24UCAN-4 9~36 110 光纤/CAN 40K-1M - 40K-1M - -
