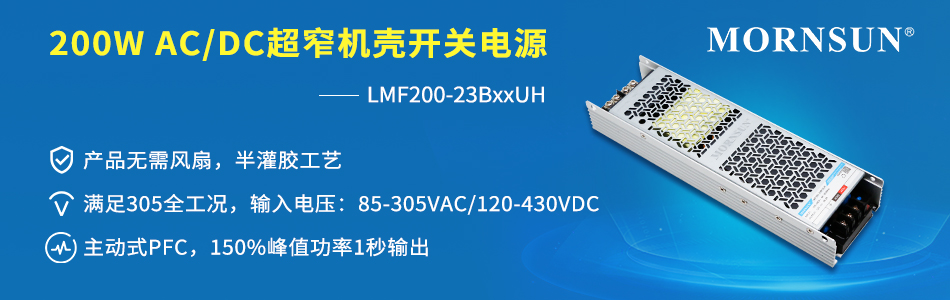

200W AC/DC超窄机壳开关电源—— LMF200-23BxxUH

LMF200-23BxxUH系列----是金升阳为客户提供的无风扇半灌胶机壳电源,适用于应用环境相对恶劣的工业及户外等场合。该系列电源具有全球通用输入电压范围、交直流两用、高性价比、高PF值、高效率、高可靠性、安全隔离、5G抗震等优点。产品安全可靠,EMC性能好,EMC及安全规格满足国际EN/UL62368、EN61558、EN60335、GB4943的标准。广泛应用于工控、照明、电力、安防、通讯、智能、家居等领域。




一、产品优势如下

1)适用范围广

a. 85-305VAC全工况输入电压,符合全球工作电压范围

b. 温度范围-40 to +70℃

c.   满足EN/UL62368、EN61558、EN60335、GB4943标准

d.   PF> 0.95(满载,230Vac)

2)高可靠性

a. 无风扇设计可以提高在多灰尘等恶劣应用环境的可靠性,市场上使用有风扇的机壳电源易吸入灰尘等杂质,电源易失效损坏;无风扇设计可从根本上杜绝该失效模式。

b. 半灌胶设计(产品器件灌胶),从设计角度大幅提升产品在高湿度等恶劣应用环境的可靠性,本设计优于双面三防漆的防护能力。

c. 70℃,海拔2000m的自然空冷环境以内,可3年质保;50℃,海拔5000m的自然空冷环境以内,可5年质保;

d. 短路、过压、过流、过温等保护功能齐全;

e. 漏电流小于0.5mA/240VAC;

f. 无风扇满载工作

g. 150%峰值功率持续1秒输出

3)节能环保

a. LMF200-23B24/36/48UH效率高达94%,LMF200-23B12UH效率达93%,LMF200-23B05UH效率达91%

4)EMC性能较优

a. 传导骚扰  CISPR32/EN55032    CLASS B

b. 辐射骚扰  CISPR32/EN55032    CLASS B

c. 谐波电流  IEC/EN61000-3-2     CLASSA,CLASSC and CLASSD

d. 静电放电  IEC/EN61000-4-2     Contact±6KV/Air±8KV

5)超窄体积,高功率密度

a. 194*55*26mm,功率密度达12.07W/inch3


二、产品应用

广泛应用于工控、照明、电力、安防、通讯、智能、家居等领域。

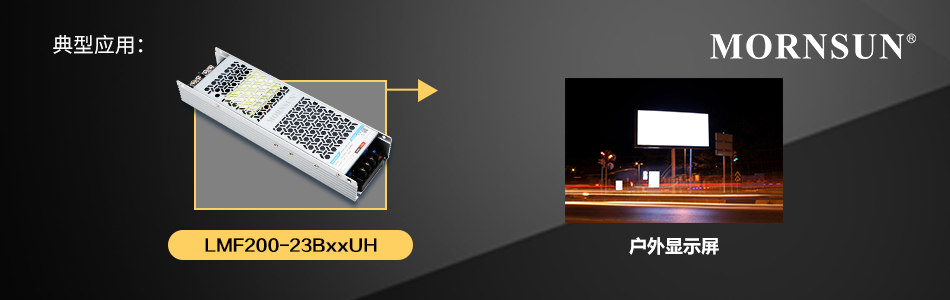

典型案例:户外显示屏




三、产品特点

① 宽输入电压范围:85-305VAC/120-430VDC

② 交直流两用(同一端子输入电压)

③ 半灌胶工艺,无风扇设计

④ 工作温度范围:-40℃ to+70℃

⑤ 高效率、主动式PFC

⑥ 150%峰值功率持续1秒输出

⑦ 4000VAC高隔离电压

⑧ 输出短路、过流、过压、过温保护

⑨ 满足海拔5000m使用

⑩ 符合EN/UL/BSEN62368、EN60335、EN61558、GB4943等认证标准

详细产品技术参数请参考技术手册:
数据加载中

  • 型号

  • 功率(W)

  • 输入电压(VAC)

  • 输入电压(VDC)

  • 输出电压(VDC)

  • 输出电流

  • 输出路数

  • 效率%

  • 隔离电压

  • 资料下载 (3D/PCB封装库/原理图库)

  • 认证/标准

  • 技术
    手册

  • 样品
    申请

LMF200-23B05UH 200 85-305 120-430 5 40A 1 91 4000VAC -
LMF200-23B12UH 200.4 85-305 120-430 12 16.7A 1 93 4000VAC -
LMF200-23B24UH 201.6 85-305 120-430 24 8.4A 1 94 4000VAC -
LMF200-23B36UH 201.6 85-305 120-430 36 5.6A 1 94 4000VAC -
LMF200-23B48UH 201.6 85-305 120-430 48 4.2A 1 94 4000VAC -
