1-2W DC/DC电源定压R3系列产品全部解锁!



定压输入DC/DC电源模块R3系列,是金升阳的王牌产品之一(以下简称“定压R3系列”)。定压R3系列继承了R2系列产品的优秀性能,并突破R2系列产品的一些技术难点,将Royer电路的技术,性能,可靠性,工艺自动化程度推向更高的高度,引领并推动着微功率电源模块领域的技术发展。

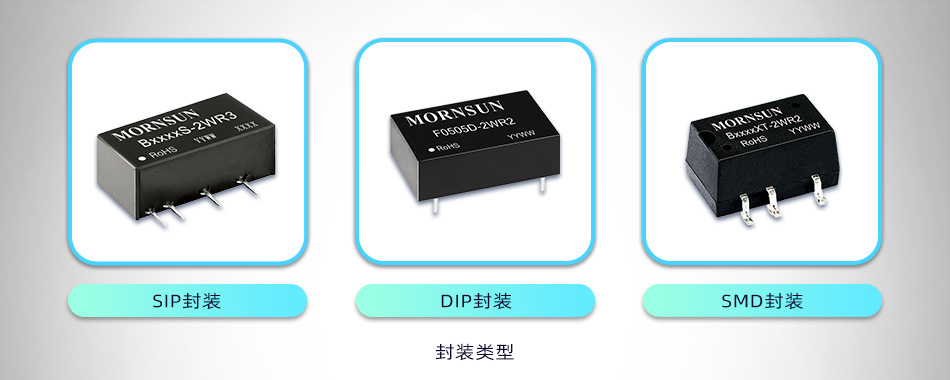

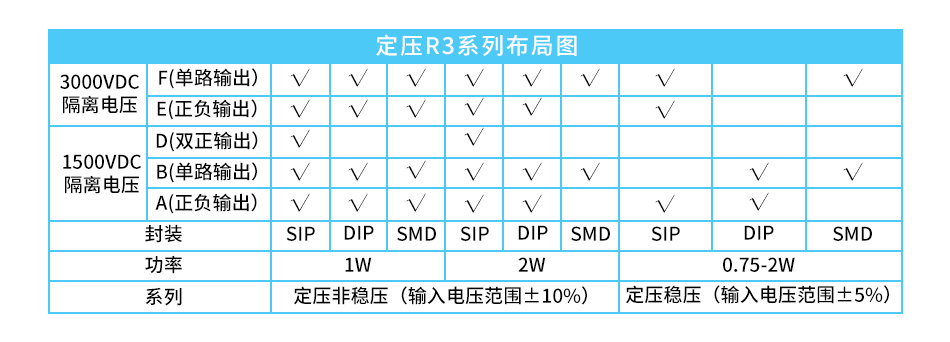

为满足不同用户的多样化需求,金升阳不断完善1-2W功率段定压R3系列的产品布局。如今,1-2W 定压R3全系列解锁成功!输入电压覆盖3.3V、5V、12V、15V、24V,输出电压覆盖3.3V、5V、12V、15V、24V、±3.3V、±5V、±9V、±12V、±15V、±24V,封装包含SIP、DIP、SMD。




定压R3全系列产品采用自主IC芯片化技术,解耦电源持续短路保护、大容性负载和启动能力之间的相互制衡,同时实现这三种性能的提升,解决行业难题,提升客户体验。






一、核心优势

(1)采用自主IC,一致性优,可靠性好

采用高集成自主IC方案,减少电路元器件,简化变压器设计,有效提升产品一致性和可靠性。

(2)大容性负载、可持续短路保护兼得

产品容性负载能力显著增强,适用于大容性负载应用;可持续短路保护有效避免系统前级电源因后级电源的失效而引发的连锁反应,从而提高系统可靠性。

(3)强兼容性,畅享更高性价比

定压系列的升级兼容金升阳的原有产品,使用原有产品的用户无需更改PCB即可换用新升级产品,享受更高性价比。



二、产品应用

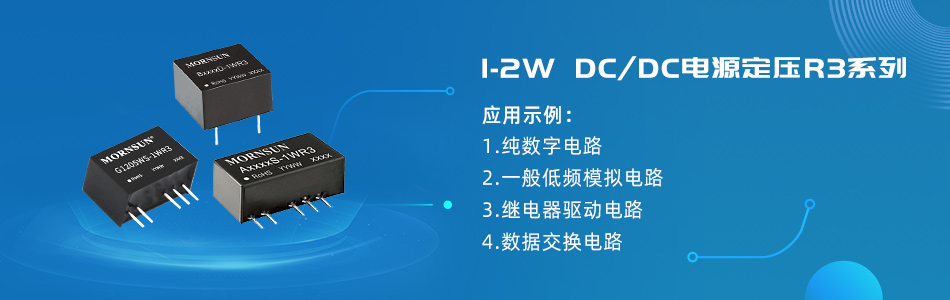

该系列产品适用于:纯数字电路,一般低频模拟电路,继电器驱动电路,数据交换电路等。

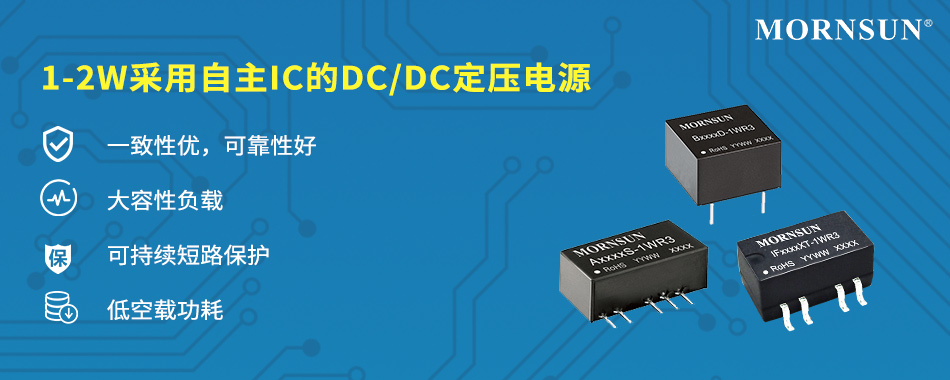

三、产品特点

● 一致性优,可靠性好

● 大容性负载

● 可持续短路保护

● 低空载功耗

详细产品技术参数请参考技术手册:
数据加载中

  • 型号

  • 功率(W)

  • 输入电压(VDC)

  • 输出电压(VDC)

  • 输出路数

  • 隔离电压

  • 封装形式

  • 封装尺寸(mm)

  • 资料下载 (3D/PCB封装库/原理图库)

  • 认证/标准

  • 技术
    手册

  • 样品
    申请

IA0505KS-1WR3 1 5 ±5 2 1500VDC SIP 27.50*9.50*12.00 -
IA0512KP-2WR3 1 5 ±12 2 1500VDC DIP 31.80*20.30*9.50 -
IA0512KS-1WR3 1 5 ±12 2 1500VDC SIP 27.50*9.50*12.00 -
IA0515KS-1WR3 1 5 ±15 2 1500VDC SIP 27.50*9.50*12.00 -
IA1205KS-1WR3 1 12 ±5 2 1500VDC SIP 27.50*9.50*12.00 -
IA1209KS-1WR3 1 12 ±9 2 1500VDC SIP 27.50*9.50*12.00 -
IA1212KS-1WR3 1 12 ±12 2 1500VDC SIP 27.50*9.50*12.00 -
IA2405KS-1WR3 1 24 ±5 2 1500VDC SIP 27.50*9.50*12.00 -
IA2412KS-1WR3 1 24 ±12 2 1500VDC SIP 27.50*9.50*12.00 -
IA2415KS-1WR3 1 24 ±15 2 1500VDC SIP 27.50*9.50*12.00 -
IE2405KS-1WR3 1 24 ±9 2 3000VDC SIP 27.50*9.50*12.00 -
IE2409KS-1WR3 1 24 ±12 2 3000VDC SIP 27.50*9.50*12.00 -
IE2412KS-1WR3 1 24 ±12 2 3000VDC SIP 27.50*9.50*12.00 -
IE2415KS-1WR3 1 24 ±15 2 3000VDC SIP 27.50*9.50*12.00 -
IF0503LS-1WR3 1 5 3.3 1 3000VDC SIP 19.65*6.00*10.16 -
IF0505LS-1WR3 1 5 5 1 3000VDC SIP 19.65*6.00*10.16 -
IA0505S-2WR3 2 5 ±5 2 1500VDC SIP 27.50*9.50*12.00 -
IA0512KS-2WR3 2 5 ±15 2 1500VDC SIP 27.50*9.50*12.00 -
IA0515KS-2WR3 2 5 ±12 2 1500VDC SIP 27.50*9.50*12.00 -
IA1212KS-2WR3 2 12 ±12 2 1500VDC SIP 27.50*9.50*12.00 -
IA2412KS-2WR3 2 24 ±12 2 1500VDC SIP 27.50*9.50*12.00 -
IA2415KS-2WR3 2 24 ±15 2 1500VDC SIP 27.50*9.50*12.00 -
