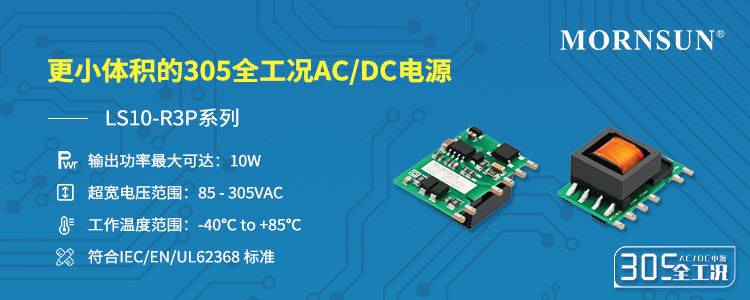

方寸之间,百变百搭 ——更小体积的305全工况电源LS10-R3P系列



金升阳于5月份重磅推出LS-R3系列,一经上市,备受青睐;本次推出LS10-13BxxR3P系列,从客户角度出发,追求综合性价比,细化用户需求,采用更优拓扑,在不严苛要求电压精度的应用场合,体积与成本再次突破,同时满足“305全工况”。


 一、产品优势如下

1)超小体积,超轻量级

长度与高度进一步下降;仅28.84*17.2*14.05mm,重量仅8.2g,使得客户极大的提高空间利用率;

2)宽电压范围:85-305VAC/90-430VDC

该系列满足全球通用电压要求,110/220/277VAC等标准电压均适用;

3)百搭设计,降低客户系统成本

不同环境对于使用要求不一样;利用外围百搭设计的巧妙构思,很好解决了客户的烦恼。仅仅需要简单的更改外围电路,就可以使产品既可以用于消费类产品,在低成本竞争中脱颖而出,也可以用于工业场合中最严酷的户外极端苛刻环境,满足极高可靠性要求。

4)低功耗、高效率

a.  空载功耗低至0.1W;

b.  效率高达84%;



二、 产品应用

广泛应用于智能家居、工业控制、电力仪表等应用领域。




三、产品特点


  超宽输入电压范围:85 - 305VAC/ 90- 430VDC

● 交直流两用(同一端子输入电压)

  工作温度范围:-40℃ to +85℃

  百搭应用、布局灵活

● 超小体积、高功率密度、绿色环保

● 空载功耗低至0.1W

  输出短路、过流保护

● 符合IEC/EN61558、IEC/EN60335 标准

  符合IEC/EN/UL62368 标准(认证中)

详细产品技术参数请参考技术手册:

型号标题 功率(W) 输入电压(VAC) 输出电压(VDC) 输出路数 隔离电压(VAC) 封装形式 封装尺寸(mm) 资料下载 (3D/PCB/原理图) 认证 样品
申请
LS10-13B03R3P 10 85~305 3.3 1 3000 裸版 28.84*17.20*14.05 - -
LS10-13B05R3P 10 85~305 5 1 3000 裸版 28.84*17.20*14.05 - -
LS10-13B09R3P 10 85~305 9 1 3000 裸版 28.84*17.20*14.05 - -
LS10-13B12R3P 10 85~305 12 1 3000 裸版 28.84*17.20*14.05 - -
LS10-13B15R3P 10 85~305 15 1 3000 裸版 28.84*17.20*14.05 - -
LS10-13B24R3P 10 85~305 24 1 3000 裸版 28.84*17.20*14.05 - -
系列标题
LS10-13B03R3P
LS10-13B05R3P
LS10-13B09R3P
LS10-13B12R3P
LS10-13B15R3P
LS10-13B24R3P
