超小体积、极致性能AC/DC模块电源LD-R2系列



一、产品介绍

        金升阳最新一代小功率ACDC模块电源产品LD-R2系列隆重上市,功率覆盖3-20W。该系列具有超小体积、宽输入电压范围、宽工作温度、超低功耗等优势,目前已通过家电认证EN60335/61558、工业标准UL/EN/IEC62368,应用安全可靠,极具性价比。


产品优势如下

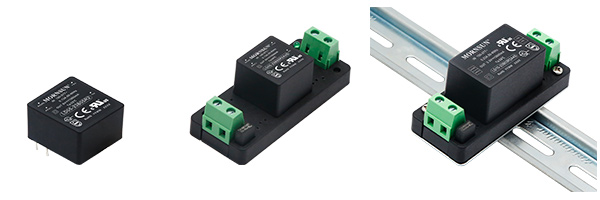

1)结构精巧、尺寸小巧、简单易用

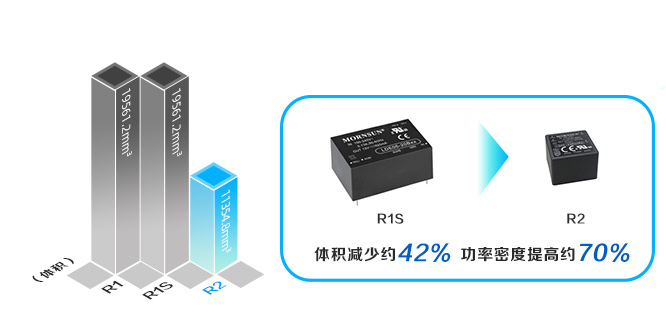

        3/5W尺寸业界最小1”*1”,其他系列均是紧凑型设计;


2)宽电压范围:85~305VAC/100-430VDC

        满足全球通用电压要求,110/220/277VAC等标准电压均适用;


3)高可靠性,满足IEC/EN/UL62368/EN60335/EN61558 标准

a.  该系列产品隔离耐压4000VAC, 平均无故障时间(MTBF)>3200,000 h,输出短路、过流、过压等保护功能;

b.  产品设计符合IEC/EN/UL62368认证标准,其中15/20W设计满足IEC/EN60601-1/ANSI/AAMI ES60601-1 认证标准(2xMOPP),安全可靠。

c.  双Y设计,符合EN60335/EN61558认证标准;


4)宽工作温度范围、低功耗、高效率

a.  工作温度范围:-40℃ to +85℃;

b.  空载功耗低至0.1W;

c.  效率高达87%;


5)裸机满足EMI Class B


二、产品应用

        广泛适用于工业控制系统、智能家居、智能楼宇、智慧农业、家用电器等多个领域,特别适用于对体积以及EMI要求比较高的地方。




三、产品特点

● 超宽输入电压范围:85 - 305VAC/100 - 430VDC

● 5000m 海拔应用

● 高功率密度

● EMI 性能满足CISPR32/EN55032 CLASS B

● 满足IEC/EN/UL62368/EN60335/EN61558 标准



详细产品技术参数请参考技术手册:

型号标题 功率(W) 输入电压(VAC) 输出电压(VDC) 输出路数 隔离电压(VAC) 封装形式 封装尺寸(mm) 认证 样品
申请
LD03-23B03R2 3 85~305 3.3 1 4000 DIP 25.40*25.40*17.60 CE UL CB
LD03-23B05R2 3 85~305 5 1 4000 DIP 25.40*25.40*17.60 CE UL CB
LD03-23B09R2 3 85~305 9 1 4000 DIP 25.40*25.40*17.60 CE UL CB
LD03-23B12R2 3 85~305 12 1 4000 DIP 25.40*25.40*17.60 CE UL CB
LD03-23B15R2 3 85~305 15 1 4000 DIP 25.40*25.40*17.60 CE UL CB
LD03-23B24R2 3 85~305 24 1 4000 DIP 25.40*25.40*17.60 CE UL CB
LD05-23B03R2 5 85~305 3.3 1 4000 DIP 25.40*25.40*17.60 CE UL CB
LD05-23B05R2 5 85~305 5 1 4000 DIP 25.40*25.40*17.60 CE UL CB
LD05-23B09R2 5 85~305 9 1 4000 DIP 25.40*25.40*17.60 CE UL CB
LD05-23B12R2 5 85~305 12 1 4000 DIP 25.40*25.40*17.60 CE UL CB
LD05-23B15R2 5 85~305 15 1 4000 DIP 25.40*25.40*17.60 CE UL CB
LD05-23B24R2 5 85~305 24 1 4000 DIP 25.40*25.40*17.60 CE UL CB
LD10-23B03R2 8.6 85~305 3.3 1 4000 DIP 40.00*25.40*21.00 CE UL CB
LD10-23B05R2 10 85~305 5 1 4000 DIP 40.00*25.40*21.00 CE UL CB
LD10-23B09R2 10 85~305 9 1 4000 DIP 40.00*25.40*21.00 CE UL CB
LD10-23B12R2 10 85~305 12 1 4000 DIP 40.00*25.40*21.00 CE UL CB
LD10-23B15R2 10 85~305 15 1 4000 DIP 40.00*25.40*21.00 CE UL CB
LD10-23B24R2 10 85~305 24 1 4000 DIP 40.00*25.40*21.00 CE UL CB
LD15-23B03R2 13.2 85~305 3.3 1 4000 DIP 47.60*26.80*23.50 CE UL CB
LD15-23B05R2 15 85~305 5 1 4000 DIP 47.60*26.80*23.50 CE UL CB
LD15-23B09R2 15 85~305 9 1 4000 DIP 47.60*26.80*23.50 CE UL CB
LD15-23B12R2 15 85~305 12 1 4000 DIP 47.60*26.80*23.50 CE UL CB
LD15-23B15R2 15 85~305 15 1 4000 DIP 47.60*26.80*23.50 CE UL CB
LD15-23B24R2 15 85~305 24 1 4000 DIP 47.60*26.80*23.50 CE UL CB
LD20-23B03R2 14.85 85~305 3.3 1 4000 DIP 52.40*27.20*24.00 CE UL CB
LD20-23B05R2 20 85~305 5 1 4000 DIP 52.40*27.20*24.00 CE UL CB
LD20-23B09R2 20 85~305 9 1 4000 DIP 52.40*27.20*24.00 CE UL CB
LD20-23B12R2 20 85~305 12 1 4000 DIP 52.40*27.20*24.00 CE UL CB
LD20-23B15R2 20 85~305 15 1 4000 DIP 52.40*27.20*24.00 CE UL CB
LD20-23B24R2 20 85~305 24 1 4000 DIP 52.40*27.20*24.00 CE UL CB
