10-60W超宽超高电压输入电源模块—PV多路输出系列

      为简化客户系统电源设计,降低系统材料成本,提升系统可靠性,金升阳近期推出10-60W超宽高电压输入多路输出新品——PV10-27C、PV15-29C、PV60-27D系列,可广泛应用于光伏汇流箱、逆变器、光伏追日系统等场合。

一、产品优势如下:
      1、超宽压范围输入,高性价比
           1) PV10-27C输入电压范围:200 - 1200VDC
               PV15-29C输入电压范围:200 - 1500VDC
               PV60-27D输入电压范围:200 - 1100VDC
           2) 多路输出,可简化客户的系统方案,提高可靠性的同时降低客户使用成本。

      2、高可靠性
           1) 4000VAC 高隔离电压,满足加强绝缘要求,产品平均无故障时间(MTBF)≥300,000 h;
           2) 设计满足CSA-C22.2 No.107.1、EN62109安规标准要求;
           3) 保护功能齐全,产品具备输入防反接保护、输入欠压保护、输出短路、过流、过压保护等,可为客户整机系统的稳定性及安全性保驾护航。

      3、适用环境广泛
           1) 工业级工作温度:-40℃ to +70℃,PV60-27D系列高温60℃不降额;
          2) 满足 5000m 海拔应用要求,且2000米海拔内功率不降额,特别适用于空气稀薄,昼夜温差大的高海拔室外场合。

二、产品应用:
     可广泛应用于光伏汇流箱、逆变器、光伏追日系统、高压变频等场合。

     典型应用案例如下:

    1、光伏汇流箱应用:




   2、组串式光伏逆变器应用:



三、产品特点:

     > 超宽压范围输入:
        PV10-27C三路输出系列:200 - 1200VDC
         PV15-29C三路输出系列:200 - 1500VDC
         PV60-27D双路输出系列:200 - 1100VDC

     > 工业级工作温度:-40℃ to +70℃(PV60-27D系列60℃不降额)
     > 4000VAC 高隔离电压(输入-输出),输出各路之间隔离耐压高达3500VAC以上
     > 产品隔离特性满足加强绝缘等级
     > 高效率、低纹波噪声
     > 高可靠性、长寿命
     > 输入欠压保护、防反接保护、输出短路、过流、过压保护
     > 满足5000m 海拔高度要求
     > 设计满足CSA-C22.2 No.107.1、EN62109安规标准要求

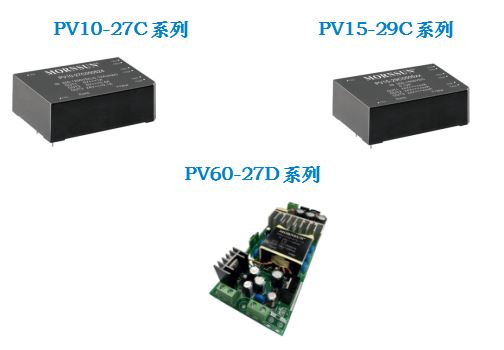

四、产品外观:


详细产品技术参数请参考技术手册:
数据加载中

  • 型号

  • 功率(W)

  • 输入电压(VDC)

  • 输出电压(VDC)

  • 输出路数

  • 封装形式

  • 封装尺寸(mm)

  • 资料下载 (3D/PCB封装库/原理图库)

  • 认证/标准

  • 技术
    手册

  • 样品
    申请

PV10-27C050524 10 200-1200 5,5,24 3 DIP 70.00*48.00*23.50 -
