金升阳近期推出高性价比、小体积485隔离收发模块TDx21D485x系列，协助电力、工控、交通（轨道、汽车）、仪器仪表等行业的客户实现信号精准地桥接。TDx21D485x系列进行了产品性能的升级，并提升了工艺制程及可靠性。

该系列具有以下优势：

a. 低速经济型波特率由9.6kbps提升至19.2kbps；
b. 低速和高速型节点数提升一倍至64；自动收发型节点数提升4倍至128;
c. 全系列实现3000VDC的电气隔离;
d. 全系列在总线端保留隔离5V输出，方便用于总线默认状态配置;
e. 采用定压R3技术，内部器件高度集成化，产品性能及工艺可靠性跨了一个大的台阶。

(2) 工艺升级

a. TDx21D485x系列采用全贴片工艺，提升产品自动化程度及可靠性。
b. 可简单实现插件转贴片的工艺:单路开放式封装产品TDx21D485x系列使用排针端子，可配套相应贴片排母，使客户轻松实现自动化加工。同时，可方便客户进行产品的维修和更换。

(3) 专利保护

产品特性：

●  集电源、总线隔离与ESD总线保护功能于一身
●  隔离：两端隔离3000VDC(输入-输出相互隔离)
●  波特率高达500Kbps
●  同一网络可支持连接256个节点
●  工作温度范围：-40℃ to +85℃
●  小体积，DIP10封装

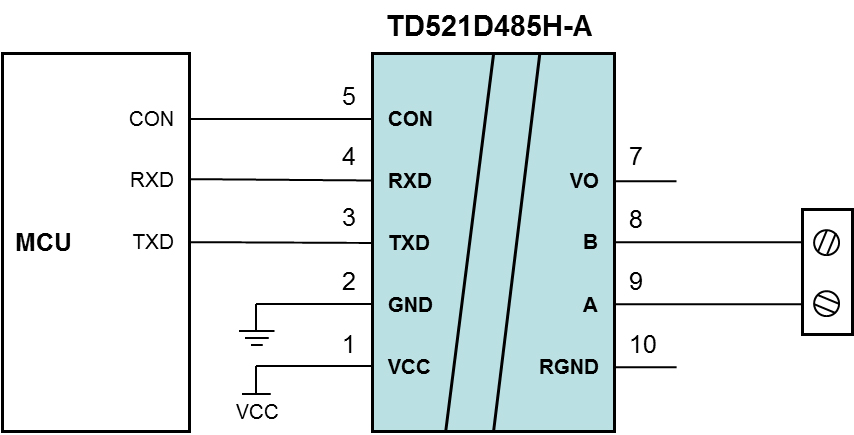

应用方案：
