继2011年金升阳推出创造性的R2代技术后，再接再厉，于2015年发起产品升级改造工程，历经近3年艰辛的技术探索与创新，再创辉煌，重磅推出进一步创新的新产品——定压输入DC/DC电源模块R3系列（以下简称“定压R3系列”）。定压R3系列继承了R2系列产品的优秀性能，并突破R2系列产品的一些技术难点，将Royer电路的技术，性能，可靠性，工艺自动化程度推向更高的高度，继续引领并推动着微功率电源模块领域的技术发展。

1. 采用IC集成化技术，性能一致性更好，可靠性更高；

      其性能一致性提升表现如下：

      2）容性负载能力更强：定压R3系列大幅提高了容性负载能力（如：5V输出产品容性负载从220uF提高到2400uF），并且可以CC模式启动，解决了行业内持续短路保护和容性负载能力不可兼得的矛盾。

      其可靠性提升表现如下：

      1）器件高度集成化：R3系列产品内部器件高度集成化，减少了40%以上的内部器件，大大提升产品平均无故障时间（MTBF），可靠性跨了一个大的台阶。

2. 兼容性强，性能跨越一大步，为客户创造更高的价值；

        4）更高性价比：虽然定压R3系列性能比R2产品有大幅度提高，为了回馈客户的关爱，价格反而更优，真正实现了“加量不加价”，性价比更高；

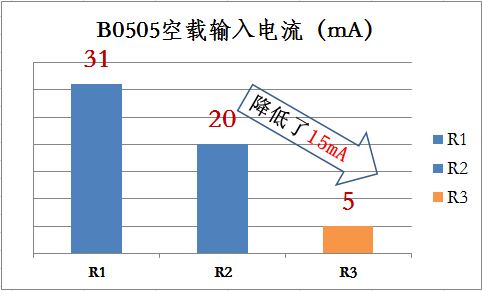

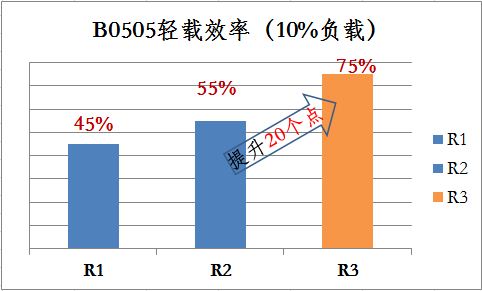

             图1  轻载效率典型值对比示意图                                            图2 空载电流典型值对比示意图

3. 符合UL62368最新认证/标准设计，封装、耐压等可选类型形式多样；

       1） 按照UL最新标准设计，符合UL62368, EN62368 认证/标准(认证/标准中)；
       2） 非稳压产品与稳压产品有1500VDC、3000VDC隔离耐压供选择；
       3） 封装形式多样，包括SIP封装、SMD封装、DIP封装；
       4） 有纹波噪声低、负载调整率好的小体积SIP4稳压产品IB-S-W75R3可供选择；

       目前上市的型号为5VDC输入，3.3、5、9、12、15、24VDC输出系列产品。其他电压输入系列产品正蓄势待发，敬请期待！

       定压R3系列充分发挥金升阳电源的优势，凝聚了金升阳多年的开发与实践经验，继续引领并推动着微功率电源模块领域的技术发展。我们将一如既往提供快速的交期和优质的服务，目前定压R3系列产品已经进行全面备货，欢迎新老客户垂询订购，更多详情可登陆广州金升阳科技有限公司官方网站：www.mornsun.cn。

4. 产品特点：

 ● 满载效率高达85%，轻载效率高达75%

 ● 国际标准封装，兼容性强；

 ● 容性负载高达2400uF

 ● 隔离耐压1500VDC/3000VDC

 ● 全系列具备持续短路功能

 ● 空载电流低至5mA

 ● 符合UL62368, EN62368 认证/标准(认证/标准中)

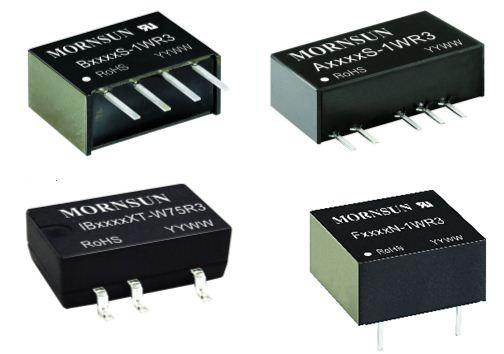

5. 产品信息展示：

产品型号	功率（W）	输入电压（VDC）	输出电压 （VDC）	输出 路数	隔离电压 （VDC）	封装 形式	封装尺寸 （mm）	申请 样品
A05_S-1WR3	1	5	±5,,±9,±12,±15	2	1500	SIP	19.65*6.00*10.16
B_S-1WR3	1	5	3.3,5,9,12,15,24	1	3000	SIP	11.60*6.00*10.16
B05_LS-1WR3	1	5	5,9,12,15	1	1500	SIP	19.65*6.00*10.16
E05_S-1WR3	1	5	±5,,±9,±12,±15	2	3000	SIP	19.65*6.00*10.16
F05_S-1WR3	1	5	5,9,12,15	1	3000	DIP	12.70*10.16*8.20
F05_N-1WR3	1	5	5,9,12,15	1	1500	SIP	19.65*6.00*10.16
IB05_LS-1WR3	1	5	5,9,12,15	1	1500	SIP	19.65*6.00*10.16
IB05_S-W75R3	0.75	5	3.3,5,9,12,15	1	3000	SIP	11.60*6.00*10.16
IF05_S-1WR3	1	5	5,9,12,15	1	3000	SIP	19.65*6.00*10.16

注：表格内参数仅供参考，详细产品技术参数请以技术手册为准：
