随着终端设备愈发趋向小型化,更高级别的集成技术才可以满足更小、更轻、更易使用的需求。然而,如何化解电源产品的设计周期、成本、可靠性、易用性、体积、性能和个性化这七者之间的矛盾是一直困扰工程师们的难题。

金升阳新一代AC/DC电源模块LS-R3系列具有体积小、效率高等特点,可以有效化解上述矛盾,LS-R3系列创新采用灵活外围设计,有效实现低成本与高效率的统一,同时可满足各个应用环境的使用。

搭配不同外围实现多元化应用

Flexible peripheral designs for a Wide Range of applications
6 大应用场景
  • 安防

  • 电力

  • 白色家具

  • 仪器仪表

  • 智能楼宇

  • 生产车间

4 大温度等级
  • 一级    -5 to 45℃
  • 二级    -25 to 55℃
  • 三级    -40 to 70℃
  • 四级    -40 to 85℃
种EMC等级
EMS
  • 三级
  • 四级
EMI
  • Class A
  • Class B
更多...

LS-R3系列产品将电路集成到我司自主设计的IC中,通过灵活的外围电路简化复杂的电源设计。在节省设计和维护的成本的同时提高产品性能、缩短交期并且具有良好的兼容性。

推荐外围方案 应用环境 典型设备 工作温度(℃) EMI EMS 特殊需求
常规电容+差模+电阻 辅助电源 工控等 -40~+85 三级 A /
常规电容+差模+X电容+电阻
(双Y客户可自接)
室内民用环境 智能家居 -25 to +55℃ 三级 B 双Y
常规电容+差模+X电容+电阻 室内普通环境 火灾报警装置 -25 to +55℃ 三级 B /
常规电容+差模+压敏+电阻 室内工业环境 生产测试设备 -25 to +55℃ 四级 A /
日系电容+差模+电阻+压敏
日系电容+差模+电阻+压敏
户外普通环境
环境监测设备 -40 to +85℃ 四级 A /
电子车牌阅读器 -40 to +85℃ 四级 A /
日系电容+差模+电阻+压敏
日系电容+差模+X电容+电阻
+压敏
户外恶劣环境
电力仪表 -40 to +85℃ 四级 A /
电动车充电盒 -40 to +85℃ 四级 B 高EMC防护

* 部分外围搭配推荐更多信息请参考技术手册

表格1: 部分外围搭配推荐

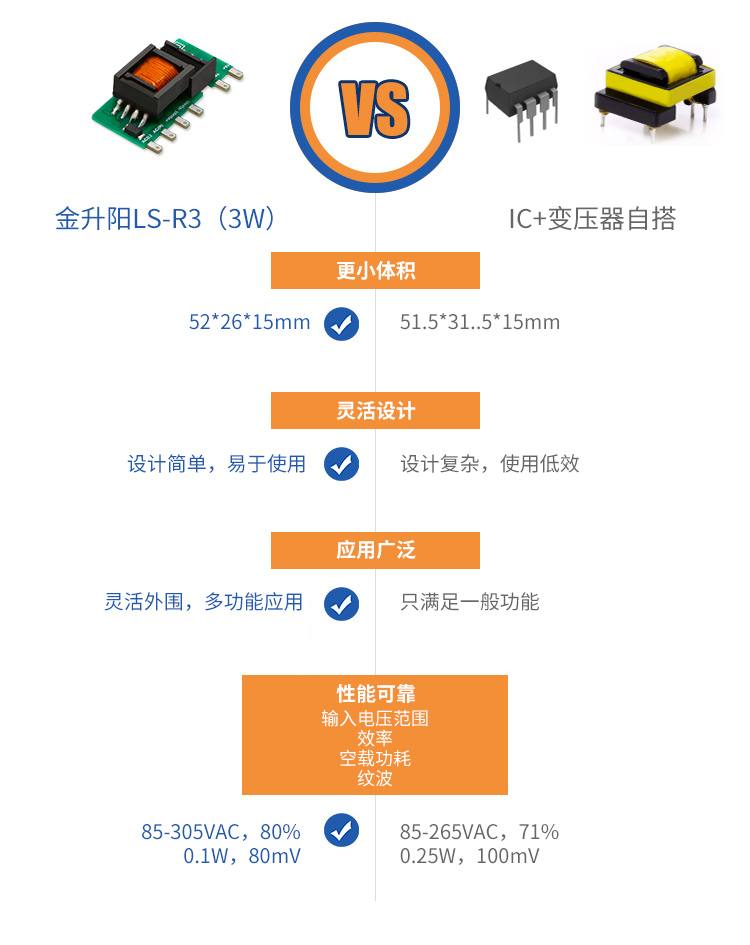

提升性能,优势一目了然

金升阳 LS-R3(3W)
  • 52*26*15mm

  • 设计简单,易于使用

  • 一致性高,安全系数高

  • 灵活外围,多功能应用

  • 85-305VAC, 80%, 0.1W, 80mV

  • 更小体积
  • 灵活设计
  • 性能可靠
  • 应用广泛
  • 性能可靠

    输入电压范围
    效率
    空载功耗
    纹波

IC+变压器自搭
IC+变压器自搭
  • Large: 51.5*31.5*15mm
  • 设计复杂,使用低效
  • 产品一致性差
  • 只满足一般功能
  • 85-265VAC, 71%, 0.25W, 100mV
更小体积,灵活设计,性能可靠,应用广泛, 性能可靠

产品优势特点

LS-R3系列
AC/DC电源模块

超小体积:26.4x14.73x11mm (5W)

超宽输入电压:85-305VAC

工作温度范围:-40℃to+85℃

超低空载功耗0.1W

高功率密度,高可靠性

通过IEC/EN/UL62368认证

产品选型

符合条件的产品型号共有 18 个,具体请查看下方型号列表
加载中...
Swipe to view all →
产品型号 功率(W) 输入电压(VAC) 输出电压(VDC) 输出路数 隔离电压(VAC) 隔离电压(VDC) 封装形式 封装尺寸(mm) 认证 技术手册 样品申请
LS03-13B03R3 1.98 85~305 3.3 1 3000 - SIP 26.40*12.58*12.00 CE UL CB - 查看技术手册 点击申请样品
LS03-13B05R3 3 85~305 5 1 3000 - SIP 26.40*12.58*12.00 CE UL CB - 查看技术手册 点击申请样品
LS03-13B09R3 3 85~305 9 1 3000 - SIP 26.40*12.58*12.00 CE UL CB - 查看技术手册 点击申请样品
LS03-13B12R3 3 85~305 12 1 3000 - SIP 26.40*12.58*12.00 CE UL CB - 查看技术手册 点击申请样品
LS03-13B15R3 3 85~305 15 1 3000 - SIP 26.40*12.58*12.00 CE UL CB - 查看技术手册 点击申请样品
LS03-13B24R3 3 85~305 24 1 3000 - SIP 26.40*12.58*12.00 CE UL CB - 查看技术手册 点击申请样品
LS05-13B03R3 3.3 85~305 3.3 1 3000 - SIP 26.40*14.73*11.00 CE UL - 查看技术手册 点击申请样品
LS05-13B05R3 5 85~305 5 1 3000 - SIP 26.40*14.73*11.00 CE UL - 查看技术手册 点击申请样品
LS05-13B09R3 5 85~305 9 1 3000 - SIP 26.40*14.73*11.00 CE UL - 查看技术手册 点击申请样品
LS05-13B12R3 5 85~305 12 1 3000 - SIP 26.40*14.73*11.00 CE UL - 查看技术手册 点击申请样品
LS05-13B15R3 5 85~305 15 1 3000 - SIP 26.40*14.73*11.00 CE UL - 查看技术手册 点击申请样品
LS05-13B24R3 5 85~305 24 1 3000 - SIP 26.40*14.73*11.00 CE UL - 查看技术手册 点击申请样品
LS10-13B03R3 6.6 85~305 3.3 1 3000 - SIP 32.00*17.20*15.05 CE UL CB - 查看技术手册 点击申请样品
LS10-13B05R3 10 85~305 5 1 3000 - SIP 32.00*17.20*15.05 CE UL CB - 查看技术手册 点击申请样品
LS10-13B09R3 10 85~305 9 1 3000 - SIP 32.00*17.20*15.05 CE UL CB - 查看技术手册 点击申请样品
LS10-13B12R3 10 85~305 12 1 3000 - SIP 32.00*17.20*15.05 CE UL CB - 查看技术手册 点击申请样品
LS10-13B15R3 10 85~305 15 1 3000 - SIP 32.00*17.20*15.05 CE UL CB - 查看技术手册 点击申请样品
LS10-13B24R3 10 85~305 24 1 3000 - SIP 32.00*17.20*15.05 CE UL CB - 查看技术手册 点击申请样品

* 详细产品技术参数请参考技术手册。
