一、产品介绍

关注到市场对小体积高隔离、低隔离电容、低漏电流的电源的广泛需求，金升阳不断对产品进行规划升级，现隆重推出定压高隔离小体积R3S/R3SG系列产品。

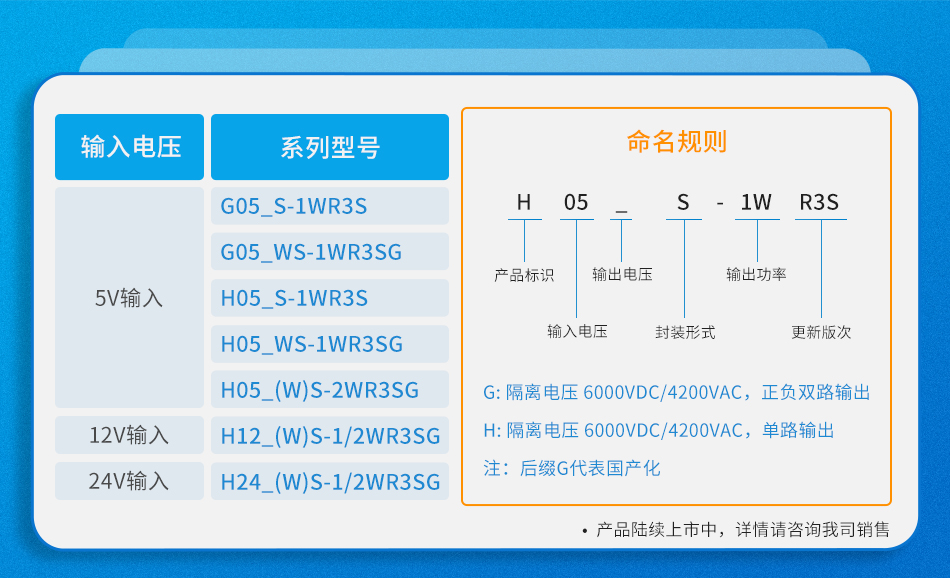

该系列产品满足加强绝缘的要求，隔离电压高达5000VAC或6000VDC，具体型号参考如下图：

二、产品优势

1.安全性

① 该系列产品设计参考IEC60601标准，符合医疗设备安全规范；

② WS封装电气间隙&爬电距离＞8mm，S封装电气间隙&爬电距离＞5mm，防止电弧击穿和表面漏电；

③ 在250VAC，50/60Hz工作条件下，漏电流<2uA，满足医疗行业需求，防止因漏电而对用户造成电击。

2.可靠性

① 该系列隔离电压高达5000VAC或6000VDC，满足加强绝缘要求；

② 具备可持续短路保护功能，防止短路损坏，延长使用寿命；

③ 隔离电容低至4pF，有效减少了高频干扰的传递，提高了电源模块在复杂电磁环境下的稳定性；

④ 工作温度范围为-40℃至+105℃，能够在极端温度条件下稳定工作，适应各种恶劣的环境条件，确保电源模块在不同应用场景下的可靠性和稳定性。

3.体积小

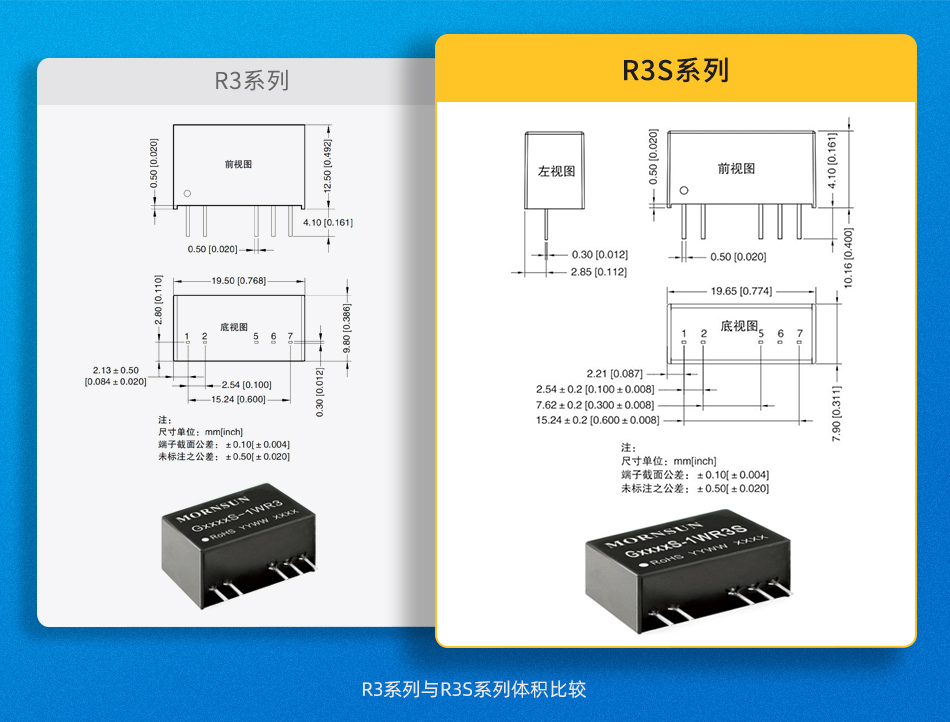

R3S系列相比R3 系列，体积降低了近34%，产品设计紧凑，体积小，满足了现代电子设备对小型化和高性能的双重需求。

三、产品应用

该系列产品满足加强绝缘的要求，主要用于需要小体积高隔离、低隔离电容、低漏电流的电源应用场合，适用于医疗、电力、IGBT 驱动等应用场合。

四、产品特点

• 漏电流 < 2 µA

• 隔离电容低至 4pF

• S封装电气间隙&爬电距离 > 5mm

• WS封装电气间隙&爬电距离 > 8mm

• 加强绝缘, 隔离电压 5000VAC 或 6000VDC

• 工作温度范围: -40℃ to +105℃

• 可持续短路保护
