大功率AC/DC机壳开关电源—— LM1500-22Bxx系列

金升阳拓宽高性价比类型机壳开关电源布局,本次补充千瓦级大功率机壳电源——LM1500-22Bxx系列,该系列功率段已涵盖15-1500W,满足多样应用场景对功率的不同需求。




一、产品优势

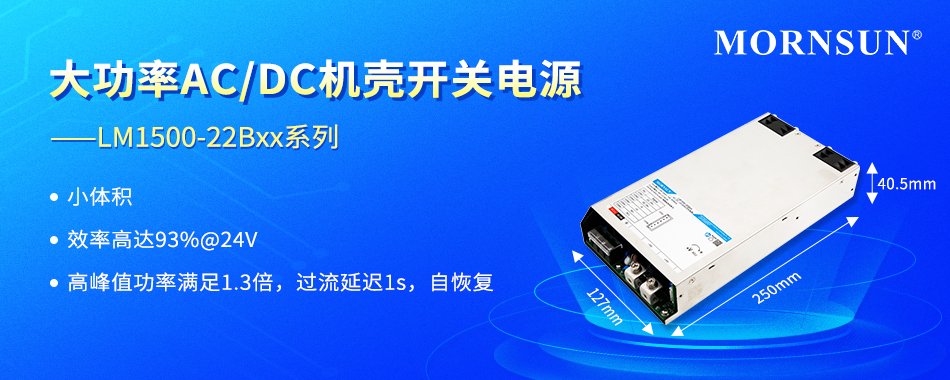

1)小体积,高性价比

体积仅:250*127*40.5mm,较市面主流产品小约40%

2)高性能

a. 满功率温度范围:-30 to +50℃

b.  效率高达93%@24V

c.  高峰值功率满足1.3倍,过流延迟1s,自恢复(主流产品满足1.05倍,过流断电重启恢复)

3)高可靠性

a.  工作温度范围:-40℃ to 70℃

b. 满足5000m高海拔应用

c. 电磁抗干扰能力达到perf. Criteria A

d. 隔离电压高达4000VAC,为高耐压需求用户提供保障

e. 具备输出短路、过流、过压、过温保护功能

f. 具备远端补偿功能

g. 端子间距设计安全,底部铆接螺柱可靠

h. 三年质保

4)数字化,应用便捷

a. 遥控开关机

b. DC_OK信号监控

c. LED信号指示灯

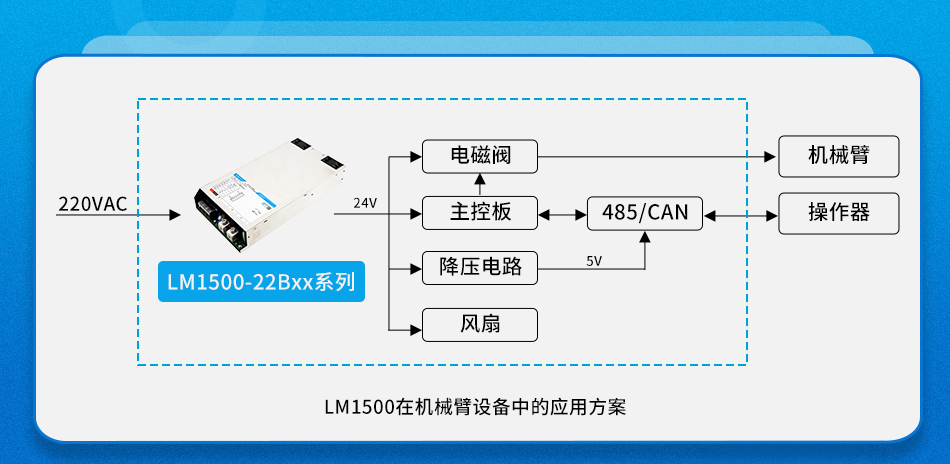

二、产品应用

可广泛适用于工业控制系统、工控系统,路灯控制,电力,智能家居,安防通信等领域。




三、产品特点

• 输入电压范围:180-277VAC/250-380VDC

 小尺寸:250*127*40.5mm

 工作温度范围:-40℃ to +70℃

 4000VAC高隔离电压

 输出短路、过流、过压、过温保护

 满足5000m海拔应用

• 符合UL/EN/BS EN62368等认证标准

详细产品技术参数请参考技术手册:
数据加载中

  • 型号

  • 功率(W)

  • 输入电压(VAC)

  • 输入电压(VDC)

  • 输出电压(VDC)

  • 输出电流

  • 效率%

  • 隔离电压

  • PFC功能

  • 资料下载 (3D/PCB封装库/原理图库)

  • 认证/标准

  • 技术
    手册

  • 样品
    申请

LM1500-22B12 1500 180-277 250-380 12 125A 91 4000VAC - -
LM1500-22B15 1500 180-277 250-380 15 100A 91 4000VAC - -
LM1500-22B24 1500 180-277 250-380 24 62.5A 93 4000VAC - -
LM1500-22B27 1500 180-277 250-380 27 55.6A 93 4000VAC - -
LM1500-22B36 1500 180-277 250-380 36 41.67A 93 4000VAC - -
LM1500-22B48 1500 180-277 250-380 48 31.25A 94 4000VAC - -
LM1500-22B54 1500 180-277 250-380 54 27.78A 94 4000VAC - -
