一、产品介绍

金升阳推出适用于DC/DC模块电源的外围配套贴片式有源滤波器FI-B10T-R2和插件式有源滤波器FI-B10D-R2，最大工作电流为10A，将此模块加装在DC/DC模块电源的前端，可提升电源的EMI性能。

二、产品优势

1、共差模插入损耗

（1）FI-B10T-R2

①配套金升阳DC/DC模块电源JVRF24_DD-50WR4系列应用，可提升电源EMI抑制效果，满足GJB151B军工级CE102要求。

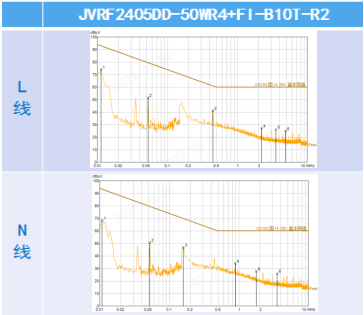

图1 配套JVRF2405DD-50WR4使用时EMI抑制效果图

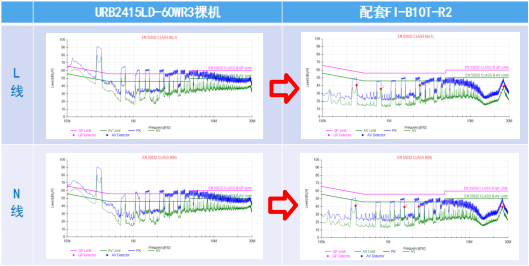

②配套金升阳DC/DC模块电源URB24_LD-60WR3系列应用，可提升电源EMI性能,满足CISPR32/EN55032 Class B要求。

图2 配套URB2415LD-60WR3使用时EMI抑制效果图

（2）FI-B10D-R2

①配套金升阳DC/DC通信砖类电源VCB48_EBO-300WFR3应用，可提升电源EMI抑制效果。

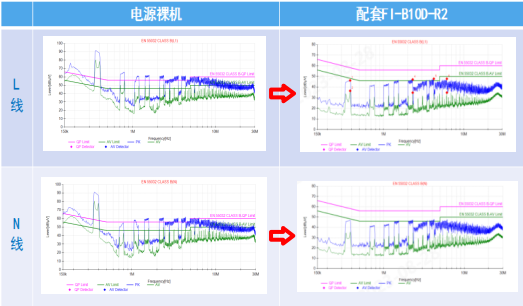

图3 配套VCB4812EBO-300WFR3-N应用时EMI抑制效果图

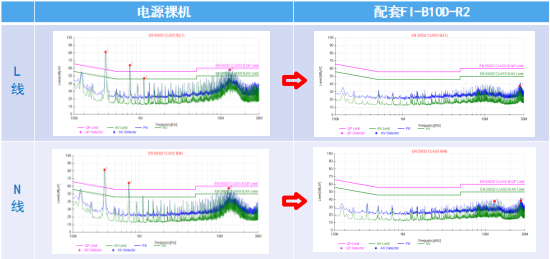

②配套金升阳DC/DC工业电源URB24_LD-60WR3应用，可提升电源EMI性能。

图4 配套URB2412LD-60WR3使用时EMI抑制效果图

2、超小体积

（1）FI-B10T-R2

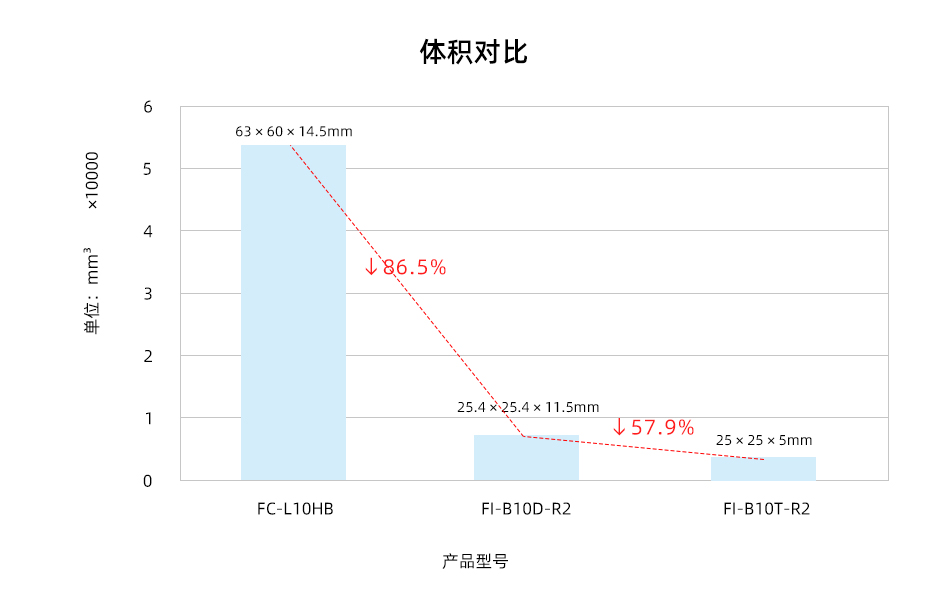

超薄体积：25*25*5mm，较同系列产品体积下降80%以上。

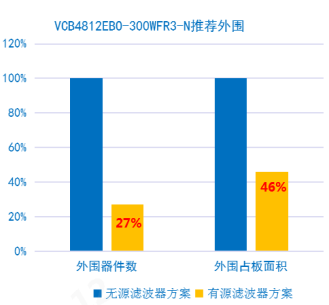

（2）FI-B10D-R2

超小体积：25.4*25.4*11.5mm

三、产品特点

● 宽输入电压范围：9-80VDC

● 小体积：25*25*5mm（FI-B10T-R2）；

25.4*25.4*11.5mm（FI-B10D-R2）

● 工作温度范围：-40℃ to +105℃

● 符合EMC标准：CISPR32/EN55032、GJB151B（FI-B10T-R2）；

CISPR32/EN55032（FI-B10D-R2）

● 符合安规标准EN62368/5000m

四、产品应用

1、应用场景

有源滤波器FI-B10T(D)-R2配套金升阳DC/DC模块电源，广泛应用于工控、电力、仪器仪表、通信等领域。

2、配套方案

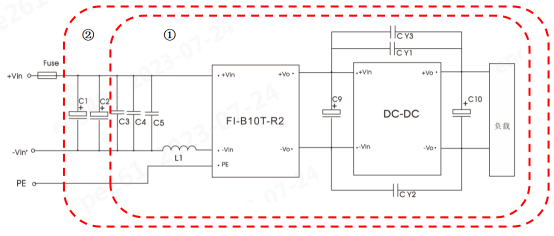

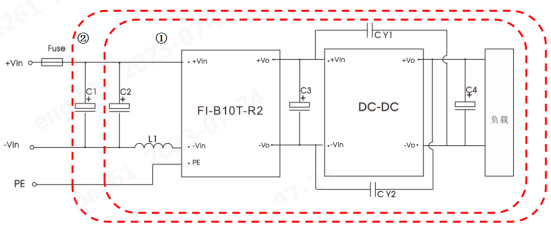

（1）FI-B10T-R2

● 配套金升阳JVRF24_DD-50WR4，GJB151B CE102推荐解决方案

● 配套金升阳URB24_LD-60WR3，EN55032 CLASSB推荐解决方案

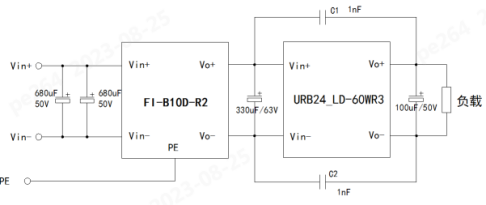

（2）FI-B10D-R2

● 配套金升阳URB24_LD-60WR3，EN55032 CLASSB推荐解决方案

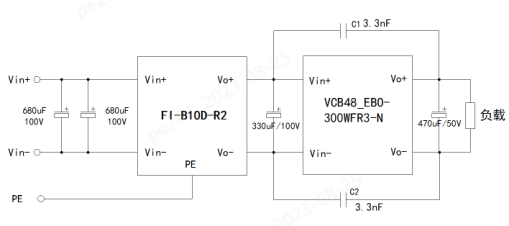

● 配套金升阳VCB48_EBO-300WFR3-N，EN55032 CLASSB推荐解决方案

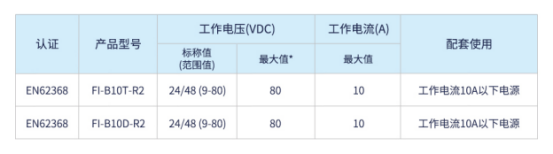

五、产品选型
