LMF750-23BxxUH系列----是金升阳为客户提供的无风扇半灌胶超窄机壳开关电源，适用于应用环境相对恶劣的工业及户外等场合。该系列电源具有305VAC全工况、交直流两用、高性价比、高PF值、高效率、高可靠性、150%峰值功率、5000m高海拔等优点。产品安全可靠，EMC性能好，EMC及安全规格满足国际UL/EN/IEC62368、EN61558、EN60335、GB4943的标准。广泛应用于工控、照明、电力、安防、通讯、智能家居等领域。

一、产品优势如下

1）超窄体积，高功率密度

a. 237mm*100mm*41mm，功率密度达12W/inch3

2）适用范围广

a. 满足EN/UL62368、EN61558、EN60335、GB4943标准

b. 85-305VAC全工况输入电压，150%峰值功率持续1秒输出

c. 温度范围：-40 to 85℃

d. 支持侧面安装

e. PF> 0.95（满载,230Vac）

3）高可靠性

a. 70℃，海拔2000m的自然空冷环境以内，可3年质保；50℃，海拔5000m的自然空冷环境以内，可5年质保；

b. 短路、过压、过流、过温等保护功能齐全；

c. 漏电流小于0.75mA/277VAC；

d. 无风扇满载工作

e. 无风扇半灌胶工艺可以提高在高湿度，多灰尘污染物环境下的可靠性，优于双面三防漆的防护能力。

f. 满足污染等级Ⅲ（标准62368）

4）节能环保

a. LMF750-23B24/36UH效率高达95%

b. LMF750-23B12UH效率达94%

c. LMF750-23B48UH效率达96%

5）优异的EMC性能

a. 传导骚扰  CISPR32/EN55032    CLASS B

b. 辐射骚扰  CISPR32/EN55032    CLASS B

c. 谐波电流  IEC/EN61000-3-2     CLASS A

d. 静电放电  IEC/EN61000-4-2     Contact±8KV/Air±15KV

二、产品应用

广泛应用于工控、照明、电力、安防、通讯、智能、家居等领域。

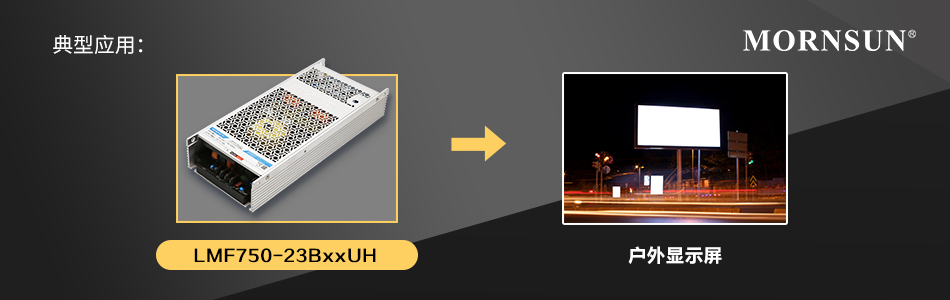

典型案例：户外显示屏

三、产品特点

● 宽输入电压范围：85-305VAC/120-430VDC

● 交直流两用（同一端子输入电压）

● 宽工作温度范围：-40℃ to +85℃

● 150%峰值功率持续1秒输出l输出短路、过流、过压、过温保护

● 低纹波噪声

● 高效率

● 主动PFC功能

● 超窄外形

● 4000VAC高隔离电压

● 可在海拔5000m工作

● 符合IEC/EN61000-1、IEC/UL/EN62368-1、IEC60335-1、EN61558-1、GB4943.

● 支持并联冗余与DC OK
