40/60W超小体积、305全工况AC/DC模块电源 ——LD40/60-23BxxR2系列

基于市场对小功率AC/DC模块电源功率段的需求,金升阳进一步拓展“305全工况”AC/DC模块电源,推出40/60W小体积、高可靠性LD40/60-23BxxR2系列,延续对体积、性能、效率的高追求,具备宽电压输入范围(80-305VAC)、小体积、高可靠等优势,满足工业标准IEC/EN/UL62368、家电EN60335/61558认证,过电压等级三(符合IEC62477-1),目前LD-R2系列功率段已覆盖:3/5/10/15/20/30/40/60/90W。




一、产品优势如下

1)体积小巧、简单易用:40W:69.5*39.0*24.0mm;60W:70.0*48.0*27.0mm



2)超宽电压输入范围:85 - 305VAC/100- 430VDC

交直流两用(同一端子输入电压),解决电压波动导致系统损坏问题

3)宽工作温度范围

-40℃ to +85℃,-25℃无需降额,满足5000m海拔要求,满足高纬度、高海拔地区极寒温度以及通风条件恶劣的环境需求。

4)高可靠性、EMC性能优

a. 高隔离耐压:4200VAC,满足1.1倍加严耐压要求;

b. 满足IEC/EN/UL62368/EN60335/EN61558认证,过电压等级三(符合IEC62477-1)


二、 产品应用

该系列产品广泛适用于工业控制系统、电力仪表、通信、智能家居、智能楼宇等多个领域

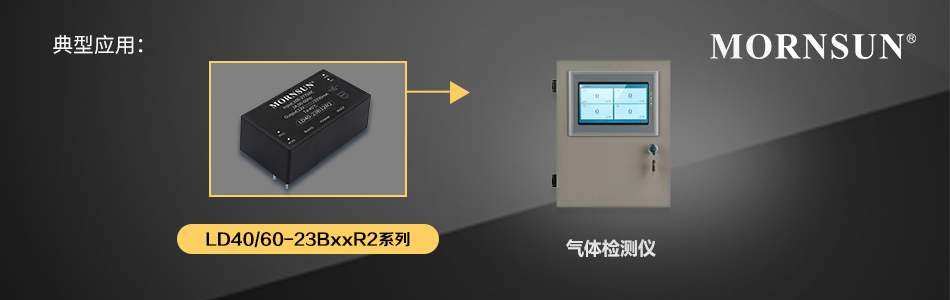

典型应用:气体检测仪




三、产品特点

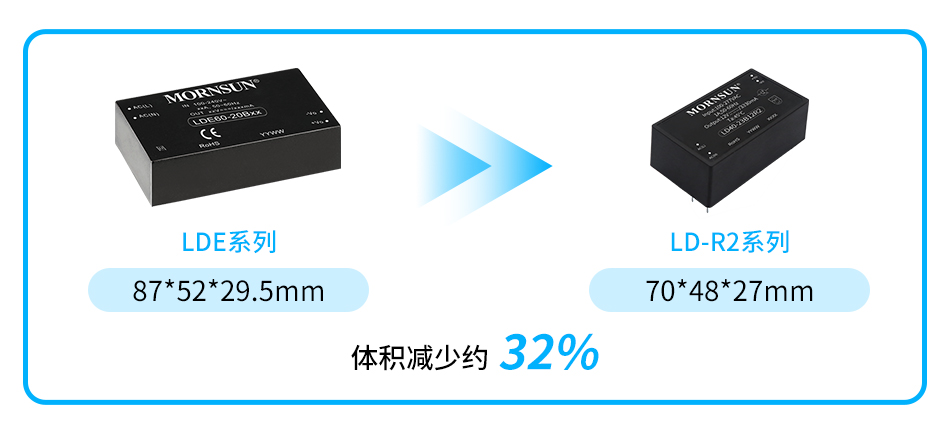

● 超小体积(较LDE系列同功率最大减小51%),高功率密度

● 输入电压范围:85 - 305VAC/100 - 430VDC

● 工作温度范围:-40℃ to +85℃

● 隔离耐压:4200VAC

● 满足5000m海拔应用

● 满足EN/UL62368/EN61558/EN60335(家电)等认证标准,符合电压等级三(符合IEC62477-1)

● 输出短路、过压、过流保护


详细产品技术参数请参考技术手册:
数据加载中

  • 型号

  • 功率(W)

  • 输入电压(VAC)

  • 输入电压(VDC)

  • 输出电压(VDC)

  • 输出电流

  • 输出路数

  • 隔离电压

  • 封装形式

  • 封装尺寸(mm)

  • 资料下载 (3D/PCB封装库/原理图库)

  • 认证/标准

  • 技术
    手册

  • 样品
    申请

LD40-23B05R2 35 85-305 100-430 5 7000mA 1 4200VAC DIP 69.50*39.00*24.00
LD40-23B12R2 40 85-305 100-430 12 3330mA 1 4200VAC DIP 69.50*39.00*24.00
LD40-23B15R2 40 85-305 100-430 15 2666mA 1 4200VAC DIP 69.50*39.00*24.00
LD40-23B24R2 40 85-305 100-430 24 1670mA 1 4200VAC DIP 69.50*39.00*24.00
LD40-23B48R2 40 85-305 100-430 48 833mA 1 4200VAC DIP 69.50*39.00*24.00
LD60-23B05R2 50 85-305 100-430 5 10A 1 4200VAC DIP 70.00*48.00*27.00
LD60-23B12R2 60 85-305 100-430 12 5A 1 4200VAC DIP 70.00*48.00*27.00
LD60-23B15R2 60 85-305 100-430 15 4A 1 4200VAC DIP 70.00*48.00*27.00
LD60-23B24R2 60 85-305 100-430 24 2.5A 1 4200VAC DIP 70.00*48.00*27.00
LD60-23B48R2 60 85-305 100-430 48 1.25A 1 4200VAC DIP 70.00*48.00*27.00
LD60-23B55R2 60.5 85-305 100-430 55 1.09A 1 4200VAC DIP 70.00*48.00*27.00 -
