小体积、高性能的PCB式霍尔闭环电流传感器——TLxx-Ax(T)PV系列

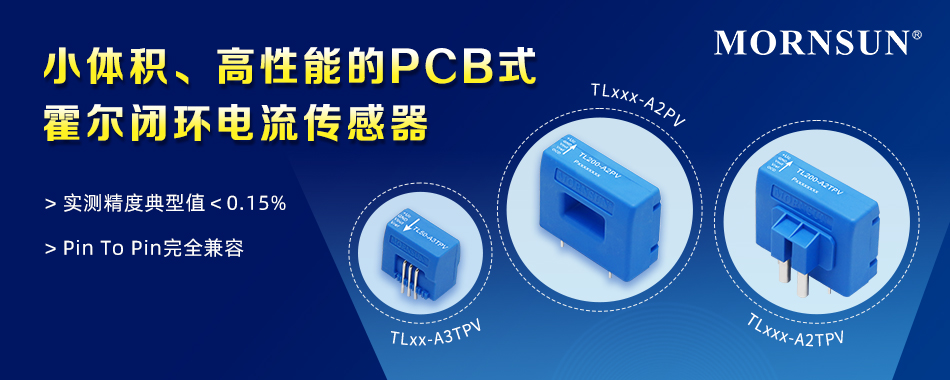

banner 950x380.jpg


在“双碳目标”的驱动下,国内新能源行业处于爆发阶段。同时,工业4.0的阶段,智能设备日渐普及,相应的电流检测产品需求快速上升。而国外产品交付阻力大、价格较高,国内产品性能参差不齐,缺乏合适的产品方案。


一、产品简介

金升阳敏锐捕捉行业动向,经过多年技术沉淀和持续创新,推出了易应用、小体积、高性能的单供电PCB式霍尔闭环电流传感器—TLxx-Ax(T)PV系列。

此系列产品基于霍尔闭环效应传感器来实现电流检测,是金升阳通过核心材料特殊处理、集成IC自主开发、优化结构提升自动化水平,研发出的体积更小、性能更优,价格更低的PCB式霍尔闭环电流传感器,可用于一次电流检测,输出隔离电压信号。


二、产品优势

1、高品质材料选型

● 磁芯选用高磁导率、低矫顽力的材料,使传感器的响应更快,灵敏度更高。

● 核心IC采用金升阳自主霍尔调节IC,体积更小、高集成更高、一致性更好。

2、自动化覆盖率高、性价比更高

从开始绕线、贴片到最后包装出货,均采用高度自动化的制造工艺,保证了质量、提升了效率、降低了制造成本,使产品具更具性价比,降低不良率。

3、性能不虚标、测量更精确

实测精度典型值:国外A<0.2%、国内B>0.2%、金升阳<0.15%;

精度均满足规格,金升阳性能更优、一致性更好。

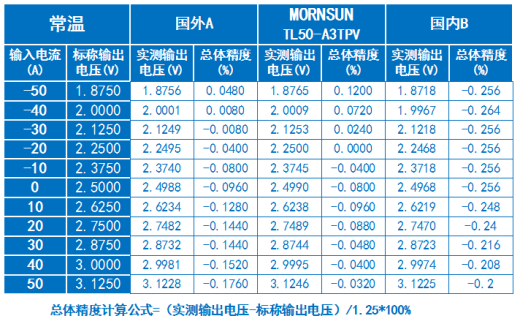

如下为常温数据,高低温实测性能也更优。

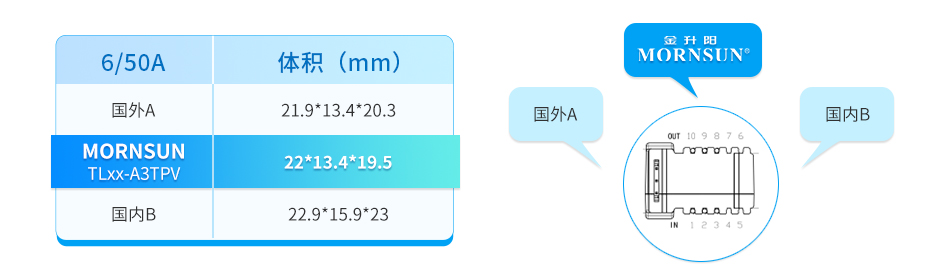

4、体积更小、Pin To Pin完全兼容

● Pin To Pin完全兼容市场主流方案

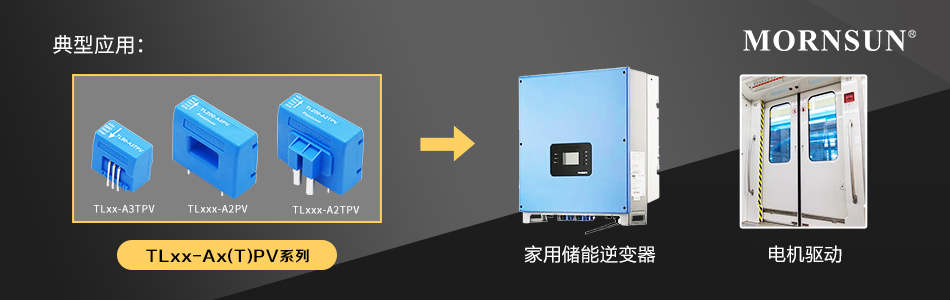

三、产品应用

在应用方面,该系列产品可于逆变器、交流变速和伺服电机驱动、焊接电源、UPS不间断电源、电池供电、逆变电源、直流电机驱动静态转换器等应用领域。此产品系列更适用于精度、线性度、温漂要求较高的工控级电流检测应用。




四、产品特点

1.可测量交流、直流或脉冲电流等;

2.宽工作温度范围:-40℃ to +105℃;

3.精度线性度优;

4.无插入损耗;

5.抗干扰能力强;

6.单电源供电技术和紧凑的PCB安装设计便于客户应用;

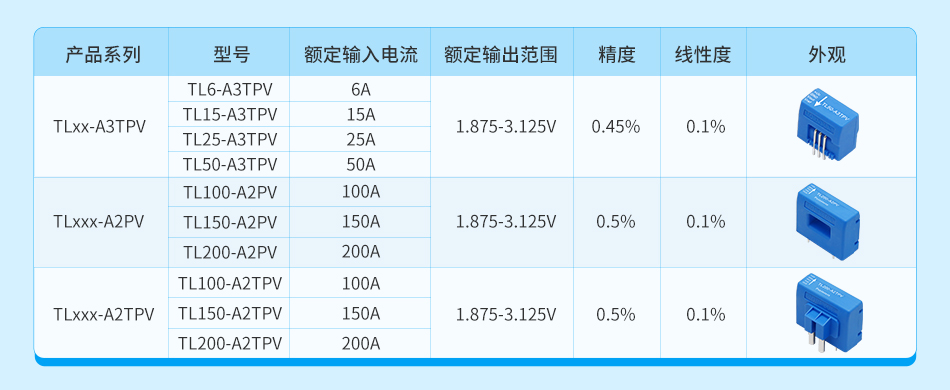

五、产品选型



详细产品技术参数请参考技术手册:
数据加载中

  • 型号

  • 供电电压(VDC)

  • 测量类型

  • 原边额定有效值电流 (A)

  • 额定输出范围

  • 精度

  • 线性度

  • 封装形式

  • 匝比

  • 资料下载 (3D/PCB封装库/原理图库)

  • 认证/标准

  • 技术
    手册

  • 样品
    申请

TL100-A2PV 5 交直流 100A -300~+300 ±0.005 ±0.001 - 1/1800 -
TL100-A2TPV 5 交直流 100A -300~+300 ±0.005 ±0.001 - 1/1800 -
TL150-A2PV 5 交直流 150A -450~+450 ±0.005 ±0.001 - 1/1800 -
TL150-A2TPV 5 交直流 150A -300~+300 ±0.005 ±0.001 - 1/1800 -
TL200-A2PV 5 交直流 200A -500~+500 ±0.005 ±0.001 - 1/1800 -
TL200-A2TPV 5 交直流 200A -300~+300 ±0.005 ±0.001 - 1/1800 -
