机壳开关电源LM系列适用的EMC辅助器——FC-LxxWx系列

一、产品介绍

为解决客户系统设计及电源实际应用过程中,应用环境电路带来的EMC干扰问题,我司针对机壳开关电源开发了多款配套应用的EMC辅助器FC-L系列产品,来改善电源在实际应用中的EMC问题。


banner 950x380.jpg


二、产品优势

①高共差模抑制能力

针对电源应用前级带来的共差模干扰问题,EMC辅助器FC-LxxWx系列基于一阶滤波方案,共模、差模插入损耗带宽较宽,FC-L03Wx CM抑制能力最高可达50dB@20MHz,DM则可达到75dB@10MHz,FC-L06Wx CM抑制能力最高可达55dB@20MHz,DM则可达到75dB@10MHz,可有效抑制前级的干扰,确保系统应用的稳定和可靠。

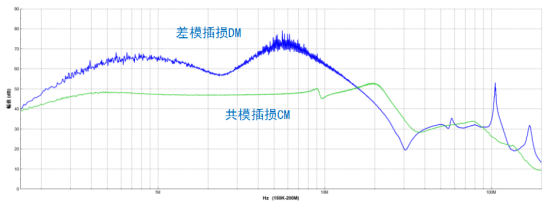

FC-L03Wx系列插入损耗图

②高浪涌抑制能力

在常规电源应用前级,由于供电线路波动带来的浪涌对后级设备带来的影响较大,后级防护不到位时易导致系统的运行出现损坏、重启等异常,作为电源前级的滤波设备,FC-LxxWx系列产品对差模浪涌抑制可达4kV,对共模抑制达6kV,可有效解决常规线路中的浪涌干扰(常规辅助器一般仅支持2kV/4kV)。

③EMI抑制效果较优

a. 传导骚扰  CISPR32/EN55032    CLASS B

b. 辐射骚扰  CISPR32/EN55032    CLASS B

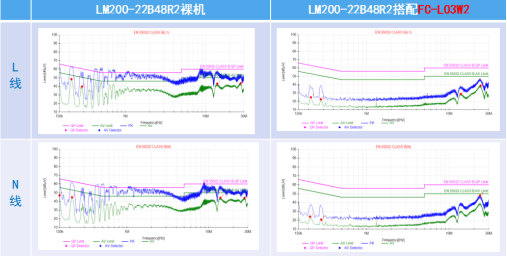

传导测试数据图

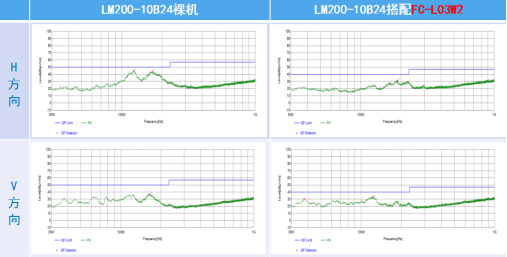

辐射测试数据图


④多封装便捷应用

标准型号:基础接线封装,85*39*28.9mm

拓展型号(+A2S):金属底板接线封装,85*39*29.9mm

拓展型号(+A4S):金属导轨接线封装,89*39*36.4mm

⑤行业安规标准认证,简化设计方案

FC-LxxWx系列在可靠性上均已通过CE认证(IEC60939 /62368),设计过程中结合市场主流电源产品应用进行配套开发,可适配金升阳机壳开关电源LM系列,提升整机系统满足CISPR32/EN55032 CLASS B等级。



三、产品应用

FC-LxxWx系列基于我司产品布局情况和电源配套应用需求进行开发,适配金升阳机壳开关电源LM35、LM100、LM200、LM350等系列。可广泛适用于高铁动力、电焊机、变频器、光伏逆变器、电机逆变、UPS电源、充电桩、电机控制等领域。

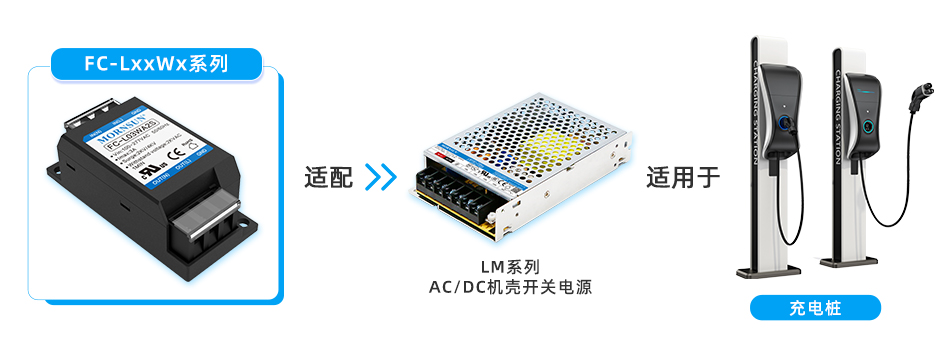

应用场景 950.jpg

四、产品特点

超宽输入电压范围:0-305VAC/0-430VDC

工作温度范围:-40℃ to +85℃

符合EMC标准 IEC/EN61000-4系列及CISPR32/EN55032

高浪涌抑制能力2kV/4kV、4kV/6kV

插入损耗DM高达75dB & CM高达50dB

符合安规标准IEC60939和IEC62368



五、产品选型

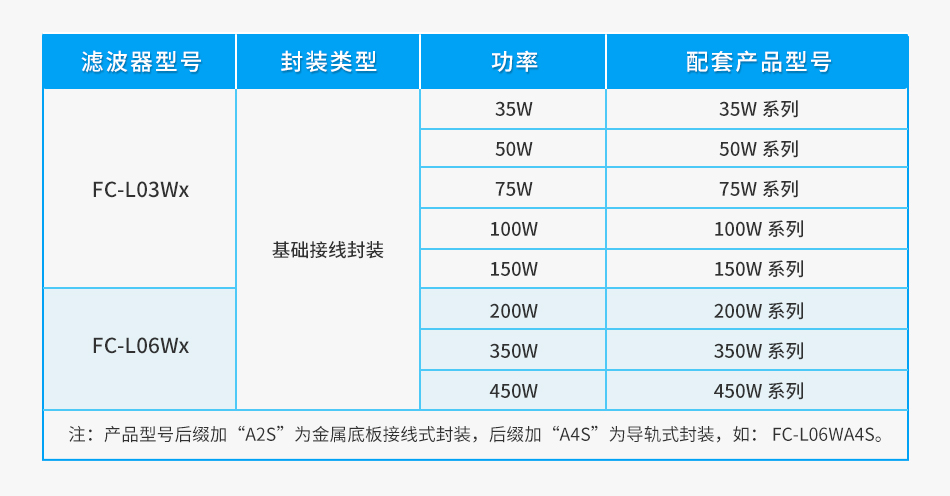

选型表 950.jpg

详细产品技术参数请参考技术手册:
数据加载中

  • 型号

  • 最大输出功率(W)

  • 输入电压(VDC)

  • 工作温度

  • 封装形式

  • 封装尺寸(mm)

  • 可配套电源

  • 浪涌电压(KV)

  • 资料下载 (3D/PCB封装库/原理图库)

  • 技术
    手册

  • 样品
    申请

FC-L03W 150W 0-305 -40~85℃ 导轨式 85.00*39.00*28.90 AC-DC ±2/±4 -
FC-L03W2 150W 0-305 -40~85℃ 导轨式 85.00*39.00*28.90 AC-DC ±4/±6 -
FC-L06W 450W 0-305 -40~85℃ 导轨式 85.00*39.00*29.90 AC-DC ±2/±4
FC-L06W2 450W 0-305 -40~85℃ 导轨式 85.00*39.00*29.90 AC-DC ±4/±6
