突破机壳开关电源体积与性能的瓶颈:金升阳LM-R2系列



推陈出新,定义新工业电源标准

目前市场上现有机壳开关电源基本大同小异,随着终端设备趋向小型化(如喷码机、咖啡机等),常规开关电源的尺寸与性能已无法满足更高需求。金升阳秉承创新理念,着眼于客户之需,历经4年精雕细琢,成功推出LM-R2系列机壳开关电源。

LM-R2系列功率段覆盖35-350W,输出电压包含5-54VDC,在体积、性能、工艺、结构等多方面实现质的飞跃。不得不提的是,LM-R2系列产品的研发产出自主知识产权47项,打破工业电源市场常规,重新定义工业电源标准!


技术革新,锻造更优质电源

电源是电子设备的“心脏”,怎样精简这必要部分空间占比使系统更小更轻是众多客户诉求。金升阳LM-R2系列采用新一代高效设计方案,通过自主核心技术尽可能地压缩电源体积,同时优化产品结构和外观,拓展客户系统空间设计余量。更小更轻的LM-R2系列机壳开关电源有效助力提升系统功率密度,还能减少运输与储存成本!

◆ 电路技术革新,更高性能适配305全工况应用

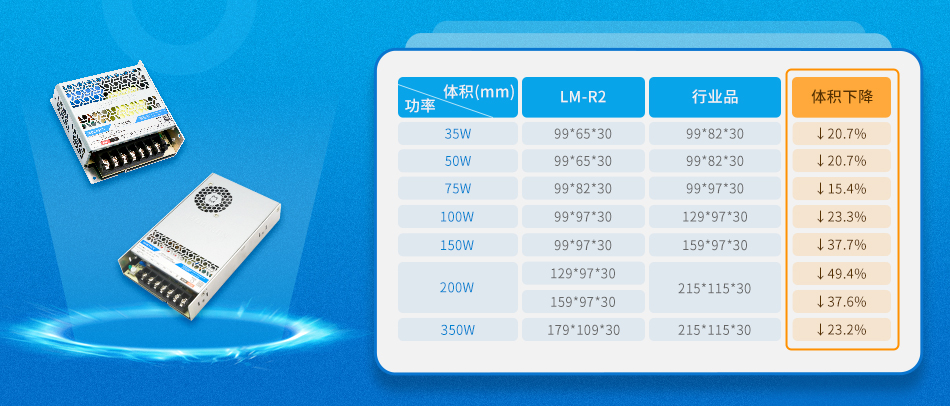

通过采用先进的电路技术方案,金升阳LM-R2系列机壳开关电源在效率、工作温度范围、带载能力、漏电流、EMC等方面性能均取得不错的表现,同时使产品体积较行业品下降15.4%-49.4%,功率密度(平均6.3W/inch3,最高达9.8W/inch3) 优于行业平均水平(4.4W/inch3 ),节省客户设计空间。




LM-R2系列性能更高,环境适应性更强,应用更广泛。表现如下:

● 更高效率:全系列效率平均值89.8%,优于行业平均水平(88%),最高达92.5%(LM75-23BxxR2);

● 更宽工作温度范围:-40℃ to +85℃,更能适应恶劣应用环境(常规品-30℃to+70℃);

● 更宽输入电压范围:80-305VAC/100V-430VDC,全球适用、交直流两用;

● 更强带载能力:瞬态过功率,最低满足125%Load维持170ms,轻松应对非阻性负载启机瞬态大功率需求;

● 抗干扰能力更强:EMS四级,达到A级重工业标准;



◆电源结构与品质革新,高可靠性保障系统稳定运行

● 电源的可靠性很大程度上决定整个设备的可靠性,高可靠性的电源对保障系统稳定运行至关重要。金升阳LM-R2系列在工艺设计、结构设计、安全设计等方面从方便客户使用角度做了完善,同时使产品重量较行业品减少约35%,减小客户运输和仓储成本。

● 产品一致性更高:从生产到产品入库各环节,整体自动化生产程度超90%;

● 安全设计,全面防护:设计满足全球认证,如CCC/CQC、UL、CE、CB、UKCA;

● 精选材质,使用更安心:

a.外壳材质升级——防刮痕,防变形,导热、抗蚀性等方面更优;

b.安装全系列升级——采用铆接螺柱防滑牙设计,1颗螺钉即可实现稳固组装;

c.结构件灵活设计——端子盖可拆装,满足不同应用需求;

● 支持三防漆工艺,满足客户差异需求;

● 元器件国产化率可达100%,交付稳定可靠;



广泛应用,助力行业设备稳健发展

LM-R2系列机壳开关电源广泛适用于工控、LED、路灯控制、电力、安防、通讯、智能家居等领域。

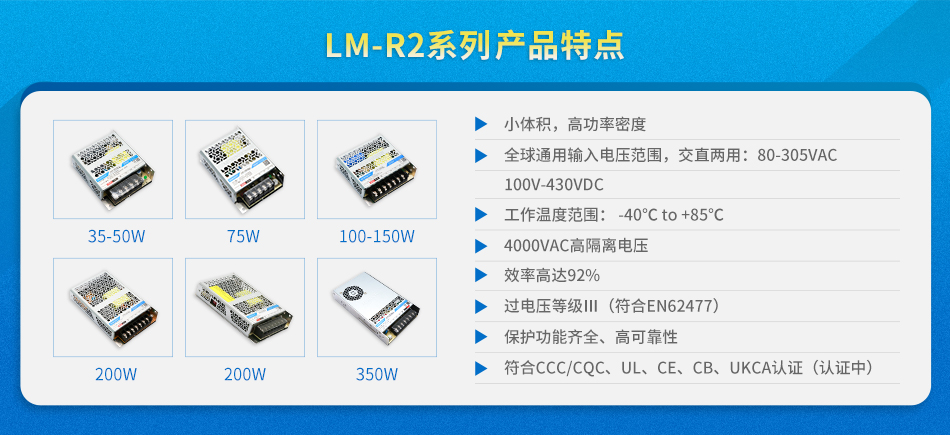

LM-R2系列产品特点:

● 小体积,高功率密度

● 全球通用输入电压范围,交直两用:80-305VAC/100V-430VDC

● 工作温度范围: -40℃ to +85℃

● 4000VAC高隔离电压

● 满足5000m 海拔应用

● 效率高达92%

● 过电压等级Ⅲ(符合EN62477)

● 保护功能齐全、高可靠性

● 符合CCC/CQC、UL、CE、CB、UKCA认证(认证中)



数据加载中

  • 型号

  • 功率(W)

  • 输入电压(VAC)

  • 输入电压(VDC)

  • 输出电压(VDC)

  • 输出电流

  • 效率%

  • 隔离电压

  • PFC功能

  • 资料下载 (3D/PCB封装库/原理图库)

  • 认证/标准

  • 技术
    手册

  • 样品
    申请

LM35-23B05R2 35 80-305 100-430 5V 7A 86 4000VAC -
LM35-23B12R2 36 80-305 100-430 12V 3A 87.5 4000VAC -
LM35-23B15R2 36 80-305 100-430 15V 2.4A 87.5 4000VAC -
LM35-23B24R2 36 80-305 100-430 24V 1.5A 88.5 4000VAC -
LM35-23B36R2 36 80-305 100-430 36V 1A 88.5 4000VAC -
LM35-23B54R2 36 80-305 100-430 54V 0.67A 89.5 4000VAC -
LM35-23B48R2 38.4 80-305 100-430 48V 0.8A 89.5 4000VAC -
LM50-23B05R2 50 80-305 100-430 5V 10A 86 4000VAC -
LM50-23B54R2 50 80-305 100-430 54V 0.925A 90.5 4000VAC -
LM50-23B12R2 50.4 80-305 100-430 12V 4.2A 88 4000VAC -
LM50-23B15R2 51 80-305 100-430 15V 3.4A 88 4000VAC -
LM50-23B36R2 52.2 80-305 100-430 36V 1.45A 90 4000VAC -
LM50-23B24R2 52.8 80-305 100-430 24V 2.2A 89.5 4000VAC -
LM50-23B48R2 52.8 80-305 100-430 48V 1.1A 90.5 4000VAC -
LM75-23B05R2 70 80-305 100-430 5V 14A 86.5 4000VAC -
LM75-23B12R2 72 80-305 100-430 12V 6A 89 4000VAC -
LM75-23B15R2 75 80-305 100-430 15V 5A 89 4000VAC -
LM75-23B36R2 75.6 80-305 100-430 36V 2.1A 91 4000VAC -
LM75-23B54R2 75.6 80-305 100-430 54V 1.4A 92.5 4000VAC -
LM75-23B24R2 76.8 80-305 100-430 24V 3.2A 91 4000VAC -
LM75-23B48R2 76.8 80-305 100-430 48V 1.6A 92.5 4000VAC -
LM100-23B05R2 90 80-305 100-430 5V 18A 87 4000VAC -
LM100-23B36R2 100.8 80-305 100-430 36V 2.8A 90.5 4000VAC -
LM100-23B12R2 102 80-305 100-430 12V 8.5A 90 4000VAC -
LM100-23B54R2 102.6 80-305 100-430 54V 1.9A 91.5 4000VAC -
LM100-23B15R2 105 80-305 100-430 15V 7.0A 90 4000VAC -
LM100-23B24R2 108 80-305 100-430 24V 4.5A 90.5 4000VAC -
LM100-23B48R2 110.4 80-305 100-430 48V 2.3A 91.5 4000VAC -
LM150-23B12R2 150 80-305 100-430 12V 12.5A 91.5 4000VAC -
LM150-23B15R2 150 80-305 100-430 15V 10.0A 91.5 4000VAC -
LM150-23B54R2 151.2 80-305 100-430 54V 2.8A 92 4000VAC -
LM150-23B36R2 154.8 80-305 100-430 36V 4.3A 91.5 4000VAC -
LM150-23B24R2 156 80-305 100-430 24V 6.5A 91.5 4000VAC -
LM150-23B48R2 158.4 80-305 100-430 48V 3.3A 92 4000VAC -
LM200-20B12R2 204 90-132/180-264 240-370 12V 17A 89 4000VAC -
LM200-22B12R2 204 176-305 240-430 12V 17A 89 4000VAC -
LM200-20B15R2 210 90-132/180-264 240-370 15V 14A 89 4000VAC -
LM200-22B15R2 210 176-305 240-430 15V 14A 89 4000VAC -
LM200-20B54R2 210.6 90-132/180-264 240-370 54V 3.9A 92 4000VAC -
LM200-22B54R2 210.6 176-305 240-430 54V 3.9A 92 4000VAC -
LM200-20B24R2 211.2 90-132/180-264 240-370 24V 8.8A 91 4000VAC -
LM200-20B48R2 211.2 90-132/180-264 240-370 48V 4.4A 92 4000VAC -
LM200-22B24R2 211.2 176-305 240-430 24V 8.8A 91 4000VAC -
LM200-22B48R2 211.2 176-305 240-430 48V 4.4A 92 4000VAC -
LM200-20B36R2 211.4 90-132/180-264 240-370 36V 5.9A 91.5 4000VAC -
LM200-22B36R2 211.4 176-305 240-430 36V 5.9A 91.5 4000VAC -
LM350-20B12R2 348 90-132/180-264 240-370 12V 29A 85.5 4000VAC -
LM350-22B12R2 348 176-264 240-370 12V 29.0A 85.5 4000VAC -
LM350-20B36R2 349.2 90-132/180-264 240-370 36V 9.7A 88.5 4000VAC -
LM350-22B36R2 349.2 176-264 240-370 36V 9.7A 88 4000VAC -
LM350-20B15R2 349.5 90-132/180-264 240-370 15V 23.3A 86 4000VAC -
LM350-22B15R2 349.5 176-264 240-370 15V 23.3A 86 4000VAC -
LM350-20B24R2 350.4 90-132/180-264 240-370 24V 14.6A 88 4000VAC -
LM350-20B48R2 350.4 90-132/180-264 240-370 48V 7.3A 89 4000VAC -
LM350-22B24R2 350.4 176-264 240-370 24V 14.6A 88 4000VAC -
LM350-22B48R2 350.4 176-264 240-370 48V 7.3A 89 4000VAC -
LM350-20B54R2 351 90-132/180-264 240-370 54V 6.5A 88.5 4000VAC -
LM350-22B54R2 351 176-264 240-370 54V 6.5A 88.5 4000VAC -
