通过CE认证、铁路电源适用的EMC辅助器FC-CxxD系列

一、产品介绍


        金升阳高性能铁路电源可广泛应用于车载交换机、列车控制等相关车载设备中,但在有些特殊的应用环境下,难免出现EMC干扰的情况,为解决产品设计和电源应用过程中,主功率电路带来的EMC干扰问题,我司针对铁路电源产品开发了多款配套应用的EMC辅助器FC-CxxD系列产品,可用于改善主功率电源电路中的EMC问题。


二、产品优势

        ① 高共差模抑制能力

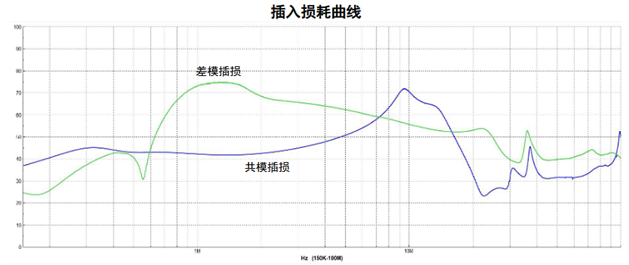

        针对电源产品应用前级带来的共差模干扰问题,EMC辅助器FC-CxxD系列产品基于一阶滤波方案,共差模抑制效果高达55dB,可有效抑制前级的干扰,确保系统应用的稳定和可靠。


        ② 高浪涌抑制能力

        在常规电源应用前级,由于供电线路的波动带来的浪涌针对后级设备带来的影响较大,后级防护不到位时易导致系统的运行出现异常,作为电源前级的滤波设备,FC-CxxD系列产品对差模浪涌抑制可达2kV,对共模抑制达4kV,可有效解决常规线路中的浪涌干扰。


        ③ 简化设计方案

        FC-CxxD系列产品已通过CE认证(EN62368),可靠性高,且在设计过程中结合市场主流电源产品应用进行配套开发,满足铁路行业EN50155、EN50121-3-2标准,可适配金升阳铁路电源UWTH1DxxQB-xxW(H/F)R3系列产品,提升整机系统满足CISPR32/EN55032 CLASS B等级。


三、产品特点

● 超宽输入电压范围:14 - 160VDC

● 效率高达98%

● 工作温度范围:-40℃ to +105°C

● 插入损耗>55dB@7MHz

● EMC符合IEC/EN61000-4 系列及CISPR32/EN55032标准

● 符合铁道行业EN50155、EN50121-3-2标准

● 安规符合EN62368、IEC60939标准

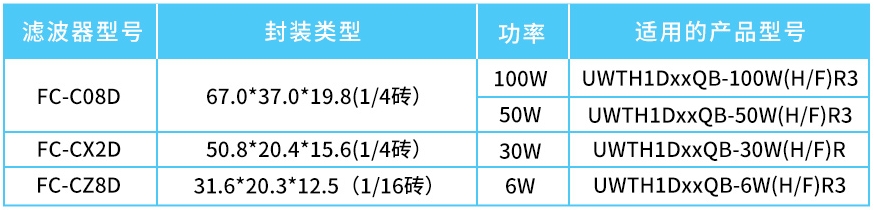

四、产品配套选型


详细产品技术参数请参考技术手册:
数据加载中

  • 型号

  • 最大输出功率(W)

  • 输入电压(VDC)

  • 工作温度

  • 封装形式

  • 封装尺寸(mm)

  • 可配套电源

  • 浪涌电压(KV)

  • 资料下载 (3D/PCB封装库/原理图库)

  • 技术
    手册

  • 样品
    申请

FC-C01D 10 40-160VDC -40~85℃ DIP 50.80*25.40*15.16 DC-DC ±2/±4
FC-C03D 50 40-160VDC -40~85℃ DIP 53.8x28.8x19.0 DC-DC ±2/±4
FC-C08D - 14-160 -40 to +105℃ DIP 67*37*19.8 DC-DC -
FC-CX1D 30 40-160VDC -40~85℃ DIP 53.8x28.8x19.0 DC-DC ±2/±4
FC-CX2D - 14-160 -40~105°C DIP 50.80*20.40*15.16 DC-DC ±1/±2
FC-CZ8D - 14-160 -40~105°C DIP 31.60*20.30*12.50 DC-DC ±2/±4
