35-75W双路输出非隔离型机壳电源—LMxx-10A系列

继35-75W LMxx-10D双路隔离系列机壳电源推出以来,金升阳在该功率段不断拓展深入,完善产品线布局,现重磅推出35W/50W/75W LMxx-10A系列双路输出非隔离型机壳开关电源。

该系列电源可同时给系统中的2个单元进行供电、且具有高性价比,小体积,宽输入电压/工作温度范围等特点,产品可靠性高,EMC性能好,满足IEC/EN/UL62368、EN60335、GB4943安全规范,是工业,仪器仪表,智能办公设备等行业的最优选择。




一、产品优势如下

1)交叉调整率优异

12V:8.47%(typ),24V:7.6%(typ) 适用于多负载或负载变动较大的应用场景。

2)工艺极简,体积小巧

通过优化电路及工艺设计,布局简洁,技术革新实现散热功能。

LM35-10A:99x97x30mm/210g;

LM50-10A:99x97x30mm/250g;

LM75-10A:129x97x30mm/310g。

3)高性价比

通过技术革新及平台优化,产品品质提升的同时让利客户,实现真正的物美价廉。

4)安规标准

满足IEC/EN/UL62368、EN60335、GB4943等安全规范。

5)高品质性能

a. 输入电压范围:85/90-264VAC,满足全球主流电网市场;

b. 工作温度范围:-30℃ to +70℃,适用恶劣温度环境;

c. 隔离耐压:3000VAC;

d. 漏电流:<2mA;

e. EMI性能:符合 Class B标准;

f. 输出电压可调,满足更多应用环境需求;



二、产品应用

工业,仪器仪表,智能打印设备等行业。

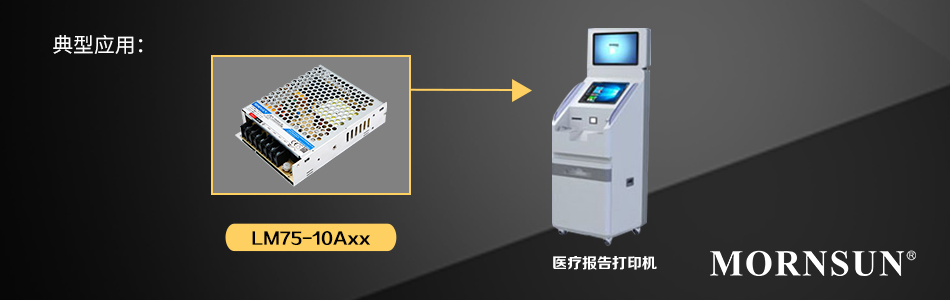

典型应用:医疗报告打印机




三、产品特点

● 输入电压范围:85/90-264VAC,120-370VDC

● 工作温度范围:-30℃ to +70℃

● 高效率、高可靠性、长寿命

● 输出短路、过流、过压保护

● 满足3000VAC隔离耐压

● EMI满足CISPR32/EN55032 CLASSB

● 满足5000m海拔应用

● 封装尺寸优化,体积更小巧

详细产品技术参数请参考技术手册:
数据加载中

  • 型号

  • 功率(W)

  • 输入电压(VAC)

  • 输入电压(VDC)

  • 输出电压(VDC)

  • 输出电流

  • 输出路数

  • 效率%

  • 隔离电压

  • 资料下载 (3D/PCB封装库/原理图库)

  • 认证/标准

  • 技术
    手册

  • 样品
    申请

LM35-10A0512-10 32 85-264 120-370 5(12) 4A,1A 2 79 3000VAC
LM35-10A0524-10 35 85-264 120-370 5(24) 2.2A,1A 2 80 3000VAC
LM50-10A0524-14 53.6 85-264 120-370 5(24) 4A,1.4A 2 80 3000VAC
LM50-10A0512-20 54 85-264 120-370 5(12) 6A,2A 2 79 3000VAC
LM75-10A0512-40 68 90-264 120-370 5,12 4A,4A 2 80 3000VAC -
LM75-10A0512-30 71 90-264 120-370 5,12 7A,3A 2 80 3000VAC -
LM75-10A0524-20 73 90-264 120-370 5,24 5A,2A 2 81 3000VAC -
