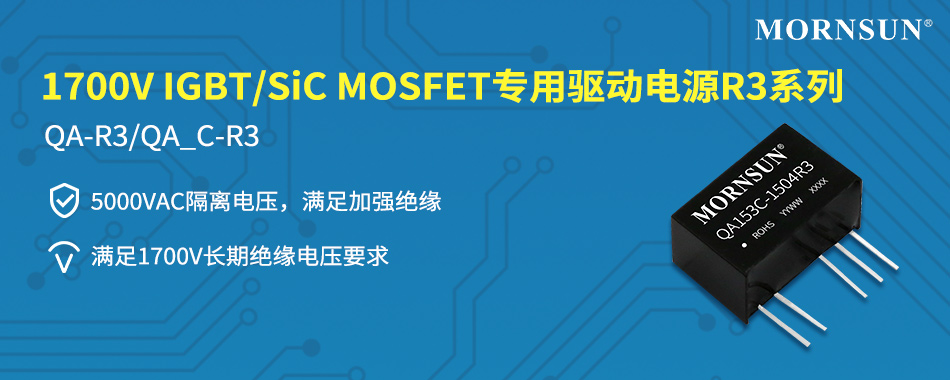

1700V IGBT/SiC MOSFET专用驱动电源R3系列

一、产品介绍

        随着新能源汽车和光伏行业不断发展,半导体器件的应用不断扩宽,IGBT/SiC MOSFET作为充电桩设备、光伏SVG系统中的关键半导体器件组成部分,市场对其应用条件和性能提出了更高的要求,随之也带来了对驱动方案的高要求。

        金升阳基于自主电路平台、IC平台、工艺平台,升级开发IGBT/SiC MOSFET专用第三代驱动电源QA-R3/QA_C-R3系列产品。同时为满足更加严苛的应用需求,打造了全新的爬电距离满足1700V系统电源应用的驱动电源QA_H-R3/QA_HC-R3系列产品,以期为客户提供更优质的电源解决方案。




二、产品优势

● 5000VAC高可靠隔离电压,满足加强绝缘

R3系列驱动电源产品基于自主IC设计平台,隔离电压高达5000VAC,远优于市场上常规产品(3750VAC),且满足加强绝缘设计要求,整体可靠性得到极大提升。

● 满足1700VDC长期绝缘要求(使用1700V及以下的IGBT/SiC MOSFET)

作为现阶段主流的半导体器件,市面上IGBT/SiC MOSFET多为中低压应用,应用电压为650V/900V/1200V/1700V;R3系列驱动电源基于IEC-61800-5-1标准要求,实现长期绝缘电压(持续放电)满足1700V,应用范围覆盖1700V及以下的IGBT/SiC MOSFET器件;其中QA_H-R3/QA_HC-R3更是满足了爬电距离>14.14mm。

● 多项性能指标提升

        R3系列驱动电源相较于R1系列产品,整体性能也进行了优化提升

        <1>效率提升:80%→87%

        <2>纹波下降:75mVpp→50mVpp

        <3>强带载能力:220uF→2200uF

        <4>静电性能提升:±6kV→±8kV

        <5>隔离电容降低:6.6pF→3.5pF



三、产品应用

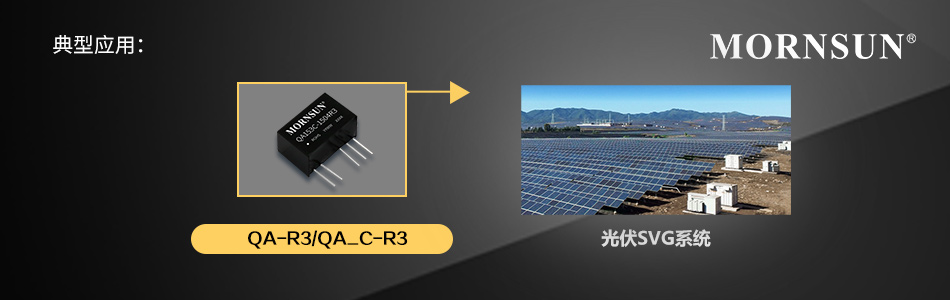

作为IGBT/SiC MOSFET专用驱动电源,在产品应用上与IGBT/SiC MOSFET应用重合,可用于光伏逆变器、电机驱动、充电桩等多种场合中IGBT/SiC MOSFET器件的驱动;已光伏SVG系统为例,可配合驱动芯片来共同驱动后端的IGBT期间,实现系统的有效运行。





四、产品特点

● 隔离电压5000VAC(满足加强绝缘)

● 长期绝缘:1700VDC

● 效率高达87%

● 超小型SIP封装

● 最大容性负载2200uF

● 超小隔离电容3.5pF(typ.)

● 工作温度范围:-40℃ to +105℃

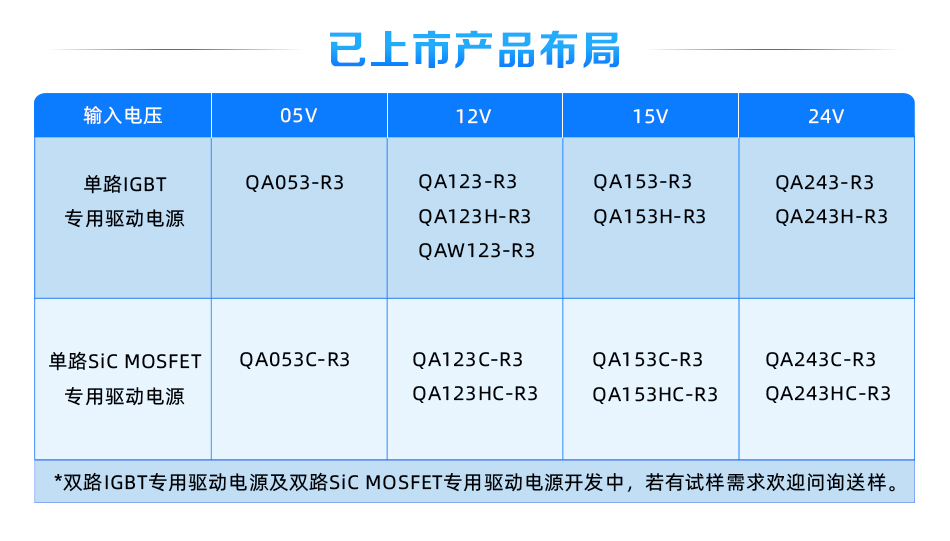

五、产品布局



详细产品技术参数请参考技术手册:
数据加载中

  • 型号

  • 输入电压(VDC)

  • 输出电流

  • 工作温度

  • 输出电压正(VDC)

  • 输出电压负(VDC)

  • 效率%

  • 隔离电压(VAC)

  • 封装形式

  • 特性说明

  • 资料下载 (3D/PCB封装库/原理图库)

  • 认证/标准

  • 技术
    手册

  • 样品
    申请

QA053-1509R3 5 (4.5-5.5) +80/-40 -40℃ to +105℃ 15 -8.7 82 5000 SIP 输入欠压保护 - -
QA053C-1505R3 5(4.5-5.5) +80/-40 -40~105℃ 15 -5 82 3500 SIP 可持续短路保护 - -
QA053C-1803R3 5(4.5-5.5) 80/-80 -40~105℃ 18 -3.5 82 3500 SIP 可持续短路保护 - -
QA053C-2004R3 5(4.5-5.5) +80/-40 -40~105℃ 20 -4 82 3500 SIP 可持续短路保护 - -
QA123-1509R3 12 (10.8-13.2) +100/-100 -40℃ to +105℃ 15 -9 87 5000 SIP 输入欠压保护 - -
QA123C-1502R3 12(10.8-13.2) 100/-100 -40~105℃ 15 -2.5 87 3500 SIP 可持续短路保护 - -
QA123C-1504R3 12(10.8-13.2) 120/-120 -40~105℃ 15 -4 87 3500 SIP 可持续短路保护 - -
QA123C-1803R3 12(10.8-13.2) 100/-100 -40~105℃ 18 -3 87 3500 SIP 可持续短路保护 - -
QA123C-2005R3 12(10.8-13.2) 90/-90 -40~105℃ 20 -5 87 3500 SIP 可持续短路保护 - -
QA123H-1509R3 12 (10.8-13.2) 100/-100 -40℃ to +105℃ 15 -9 87 5000 SIP 带输出短路保护 -
QA123HC-1504R3 12 (10.8-13.2) 120/-120 -40℃ to +105℃ 15 -4 87 5000 SIP 带输出短路保护 -
QA123HC-2005R3 12 (10.8-13.2) 90/-90 -40℃ to +105℃ 20 -5 87 5000 SIP 带输出短路保护 -
QA153-1509R3 15(13.5-16.5) +100/-100 -40℃ to +105℃ 15 -9 87 5000 SIP 输入欠压保护 - -
QA153C-1504R3 15(13.5-16.5) 120/-120 -40~105℃ 15 -4 87 3500 SIP 可持续短路保护 - -
QA153C-2005R3 15(13.5-16.5) 90/-90 -40~105℃ 20 -5 87 3500 SIP 可持续短路保护 - -
QA153H-1509R3 15 (13.5-16.5) 100/-100 -40℃ to +105℃ 15 -9 87 5000 SIP 带输出短路保护 -
QA153HC-1504R3 15 (13.5-16.5) 120/-120 -40℃ to +105℃ 15 -4 87 5000 SIP 带输出短路保护 -
QA153HC-2005R3 15 (13.5-16.5) 90/-90 -40℃ to +105℃ 20 -5 87 5000 SIP 带输出短路保护 -
QA243-1509R3 24(21.6-26.4) +100/-100 -40℃ to +105℃ 15 -9 87 5000 SIP 输入欠压保护 - -
QA243C-1504R3 12(10.8-13.2) 120/-120 -40~105℃ 15 -4 87 3500 SIP 可持续短路保护 - -
QA243C-2005R3 12(10.8-13.2) 90/-90 -40~105℃ 20 -5 81 3500 SIP 可持续短路保护 - -
QA243H-1509R3 24 (21.6-26.4) 100/-100 -40℃ to +105℃ 15 -9 82 5000 SIP 带输出短路保护 -
QA243HC-1504R3 24 (21.6-26.4) 120/-120 -40℃ to +105℃ 15 -4 82 5000 SIP 带输出短路保护 -
QA243HC-2005R3 24 (21.6-26.4) 90/-90 -40℃ to +105℃ 20 -5 81 5000 SIP 带输出短路保护 -
QAW123-1509R3 12 (9-15) +100/-100 -40℃ to +105℃ 15 -9 87 5000 SIP 输入欠压保护 - -
