30W宽输入电压范围、小体积AC/DC模块电源 ——LD30-26BxxR2系列



基于市面上对AC/DC电源高输入电压的需求,金升阳在LD30-23BxxR2系列(305全工况)的基础上,推出宽输入电压范围、小体积的AC/DC模块电源产品LD30-26BxxR2系列,功率30W,具有宽输入电压(176- 528VAC)、小体积、宽工作温度范围等优势,是一款高效率、高可靠的优质电源产品。


一、产品优势如下

1)超小体积:仅70*48*30mm

高功率密度,体积小巧。

2)宽输入电压:176 - 528VAC/248 - 746VDC

输入全电压范围无需降额,满足三相电系统(380VAC)应用需求。

3)高可靠性

a. 高隔离耐压满足4000VAC/5mA;

b. 符合IEC/EN/UL62368、EN60335、EN61558 认证。

4)高防护性

a.超高EMS防护等级——抗浪涌等级4级;

b.增加外围可满足I类设备使用。

5)宽工作温度范围、低功耗、高效率

       a.-40℃ to +85℃,且在-40℃ to +55℃ 范围内无降额。

b.空载功耗 < 0.5W;

c.效率高达88%;


二、产品应用

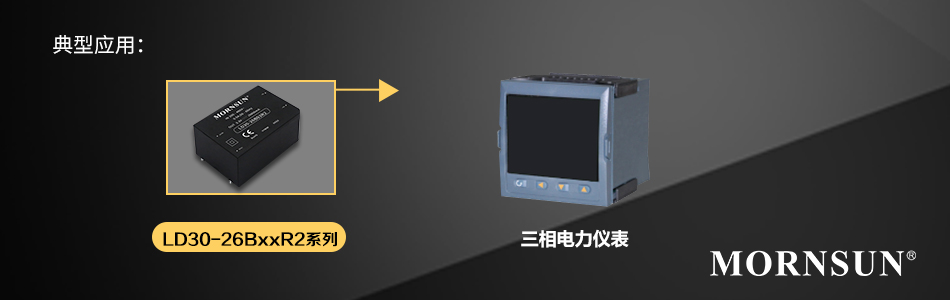

广泛适用于电力仪表、智能楼宇、家电等行业,适用于三相电应用场合,适用于要求高隔离电压以及严格的电磁兼容的各种终端应用。




三、产品特点

● 全球通用电压:176 - 528VAC/248 - 746VDC

● 工作温度范围:-40℃ to +85℃

● 4000VAC 高隔离电压

● 高效率、高可靠性

● 输出短路、过流、过压保护

● 稳压输出、低纹波噪声

● EMI性能满足CISPR32/EN55032 CLASS B

详细产品技术参数请参考技术手册:
数据加载中

  • 型号

  • 功率(W)

  • 输入电压(VAC)

  • 输入电压(VDC)

  • 输出电压(VDC)

  • 输出电流

  • 输出路数

  • 隔离电压

  • 封装形式

  • 封装尺寸(mm)

  • 资料下载 (3D/PCB封装库/原理图库)

  • 认证/标准

  • 技术
    手册

  • 样品
    申请

LD30-26B03R2 19.8 176-528 248-746 3.3 6000mA 1 4000VAC DIP 70.00*48.00*30.00 -
LD30-26B05R2 30 176-528 248-746 5 6000mA 1 4000VAC DIP 70.00*48.00*30.00 -
LD30-26B12R2 30 176-528 248-746 12 2500mA 1 4000VAC DIP 70.00*48.00*30.00 -
LD30-26B15R2 30 176-528 248-746 15 2000mA 1 4000VAC DIP 70.00*48.00*30.00 -
LD30-26B24R2 30 176-528 248-746 24 1250mA 1 4000VAC DIP 70.00*48.00*30.00 -
LD30-26B48R2 30 176-528 248-746 48 625mA 1 4000VAC DIP 70.00*48.00*30.00 -
LD30-26B09R2 30.06 176-528 248-746 9 3340mA 1 4000VAC DIP 70.00*48.00*30.00 -
