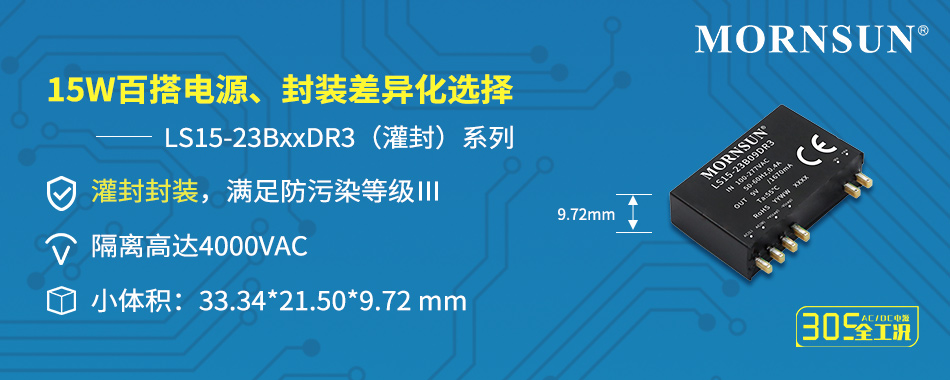

15W百搭电源、封装差异化选择—— LS15-23BxxDR3(灌封)系列



细分需求,精细化产品。针对紧凑型布局应用中,开板电源需保持与外围较大接触距离的情况,继5W产品上市后,此次扩充功率段,推出同系列15W灌封封装的超薄AC/DC模块电源——LS15-23BxxDR3系列基于LS-R3系列的差异化选择产品,具备原系列超小体积、灵活百搭特点的同时,灌封封装可大大减少与周边器件的距离,满足防污染等级Ⅲ,更适用于尺寸要求严苛的应用环境。


一、产品优势如下

1)超宽电压输入范围

85 - 305VAC,支持交直流输入(同一端子输入电压),满足全球通用电压要求,305全工况。

2)宽工作温度范围

-40℃ to +85℃,55℃满载,85℃带载50%;

3)超薄厚度、体积小巧

体积仅33.34*21.50*9.72 mm,超薄长条形设计,解决空间受限问题。

4)EMC性能优

产品简单外围均可传导辐射过CLASS B,传导、辐射骚扰余量充足。

5)灌封封装——高防护、高可靠性

a. SIP型灌封,器件保护性强,可大大减少与周边器件的距离,满足污染等级Ⅲ,更耐腐蚀;

b. 耐压高达4000VAC,绝缘性更佳;

C. 满足IEC/EN62368、IEC/EN60335、IEC/EN61558安全标准。


二、产品应用

广泛应用于工控和电力仪器仪表、智能家居等对体积要求苛刻的场合,如果需要应用于电磁兼容恶劣的环境下必须添加EMC外围电路。




三、产品特点

超小体积:33.34*21.50*9.72mm

超宽输入电压范围:85 - 305VAC/100 - 430VDC

更宽的工作温度范围:-40℃ to +85℃

超低功耗典型值0.1W

效率高达84%

满足污染等级Ⅲ,更耐腐蚀

灌封产品,使用安全性更高

耐压高达4000VAC

绝缘性更佳


详细产品技术参数请参考技术手册:
数据加载中

  • 型号

  • 功率(W)

  • 输入电压(VAC)

  • 输入电压(VDC)

  • 输出电压(VDC)

  • 输出电流

  • 输出路数

  • 隔离电压

  • 封装形式

  • 封装尺寸(mm)

  • 资料下载 (3D/PCB封装库/原理图库)

  • 认证/标准

  • 技术
    手册

  • 样品
    申请

LS15-23B03DR3 9.9 85-305 100-430 3.3 3000mA 1 4000VAC SIP 33.34*21.50*9.72
LS15-23B05DR3 15 85-305 100-430 5 3000mA 1 4000VAC SIP 33.34*21.50*9.72
LS15-23B09DR3 15 85-305 100-430 9 1670mA 1 4000VAC SIP 33.34*21.50*9.72
LS15-23B12DR3 15 85-305 100-430 12 1250mA 1 4000VAC SIP 33.34*21.50*9.72
LS15-23B15DR3 15 85-305 100-430 15 1000mA 1 4000VAC SIP 33.34*21.50*9.72
LS15-23B24DR3 15 85-305 100-430 24 625mA 1 4000VAC SIP 33.34*21.50*9.72
