双路输出、高隔离高防护的AC/DC百搭电源——LS05-13Hxx系列



金升阳2021年推出双路输出型AC/DC模块电源产品LS05-13Dxx系列,基于市场角度出发,细化客户需求。现推出输出两路高隔离系列LS05-13Hxx系列,功率5W,为面向智能电表应用的行业品。

该系列增加输出两路间隔离耐压要求(3000VAC),双路用电互不干扰,安全性更高,具有小体积(32.84*16.79*12mm)、宽输入电压范围、宽工作温度范围、外围简单、超低功耗等优势,更贴合家用智能电表行业的要求。


一、产品优势如下

1)小体积:32.84*16.79*12mm;

2)宽电压范围:85-305VAC/70-430VDC

满足全球通用电压要求,305全工况110/220/277VAC等标准电压均适用,满足不同区域需求;

3)宽工作温度范围、低功耗

宽工作温度范围:-40℃ to +85℃,满足俄罗斯等严寒地区以及通风条件恶劣的环境需求;

4)高防护

输出两路间隔离耐压要求——3000VAC,双路用电互不干扰,安全性更高,家用更舒心;理论上可承受4000VAC隔离耐压;

5)EMC性能优

精简外围即可实现良好EMC性能,电源使用更稳定,轻松适用于复杂应用环境;

①产品简单外围可传导辐射过CLASS A,且余量均在6dB以上;

②搭配外围可过群脉冲抗扰4KV;

③高静电防能力:Contact ±8KV /Air ±15KV

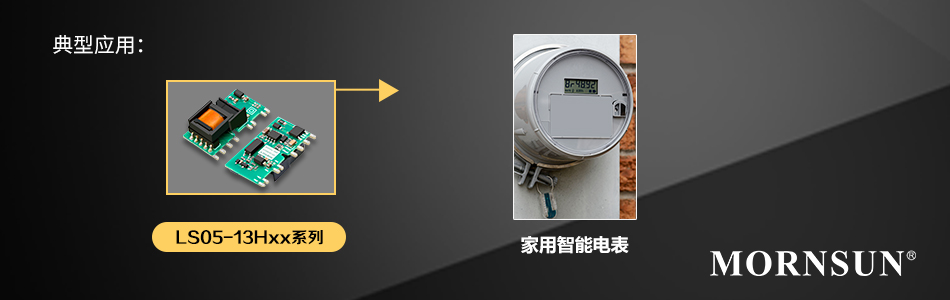

二、产品应用

主要用于家用智能电表等行业,主路给MCU供电,辅路支持485等信号传输上传;

(可应用于其他应用环境/行业,具体请咨询我司FAE)




三、产品特点

超宽输入电压范围:85 - 305VAC/70 - 430VDC交直流两用(同一端子输入电压)

工作温度范围:-40℃ to +85℃

高隔离双输出

百搭应用、布局灵活,无共模满足EMI CLASS B

小体积、高功率密度,绿色环保

输出短路、过流保护、过压保护

符合IEC/EN61558、IEC/EN60335、IEC/EN62368标准

详细产品技术参数请参考技术手册:
数据加载中

  • 型号

  • 功率(W)

  • 输入电压(VAC)

  • 输入电压(VDC)

  • 输出电压(VDC)

  • 输出电流

  • 输出路数

  • 隔离电压

  • 封装形式

  • 封装尺寸(mm)

  • 资料下载 (3D/PCB封装库/原理图库)

  • 认证/标准

  • 技术
    手册

  • 样品
    申请

LS05-13H0505-02 5 85-305 70-430 5,5 800mA,200mA 2 3000VAC SIP 32.84*16.79*12.00
LS05-13H0512-01 5 85-305 70-430 5,12 760mA,100mA 2 3000VAC SIP 32.84*16.79*12.00
