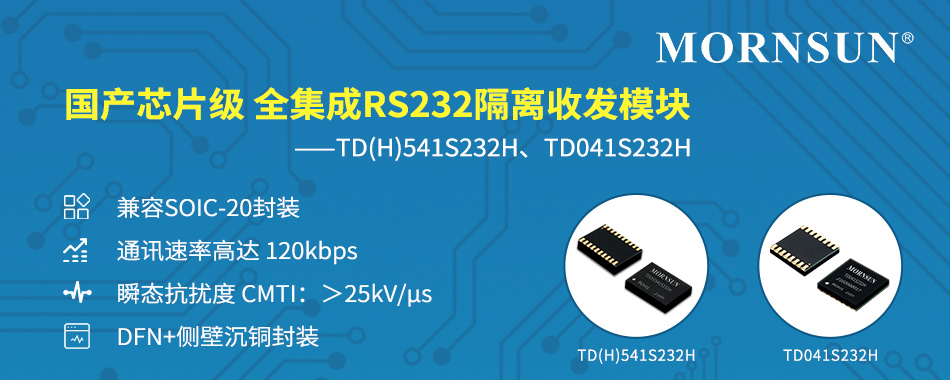

国产芯片级 全集成RS232隔离收发模块——TD(H)541S232H、TD041S232H

金升阳基于R4系列成熟电源研发平台,为满足市场对于RS232通信设计等需求,现推出了国产高性价比,侧壁沉铜封装的TD(H)541S232H、TD041S232H系列新产品。





一、符合EIA RS-232标准

RS-232标准接口(又称EIA RS-232)是常用的串行通信接口标准之一,全名是“数据终端设备( DTE)和数据通信设备(DCE)之间串行二进制数据交换接口技术标准”。RS-232通过三条接线(TXD、RXD、GND)即可实现点对点全双工通信,作为最早的总线通信方式,232在短距离通信的应用上十分普遍。

金升阳基于SiP工艺平台和总线技术平台,拓展开发以TD(H)541S232H、TD041S232H为代表的232系列新品,为客户在232通信设计提供灵活的设计选型。


二、国产化RS232产品

在全球缺芯、国产化两大背景之下,如何助力客户达成国产化目标,成为了金升阳义不容辞的责任。依托34条SMT生产线,金升阳响应客户需求,实现快速供货交付能力。

同时金升阳打造多款可兼容替代国外主流型号的双工产品,其中TD(H)541S232H、TD041S232H更是Pin-to-Pin兼容市面多款主流型号。

以TD(H)541S232H为例(二者除体积、是否带电源外,产品性能相当),核心特点如下:

超小,超薄,芯片级(兼容SOIC-20封装)

产品体积:10*13*3.1mm  (TD041S232H系列 10*10*1.6mm)

兼具易焊接性和高端外观的DFN+侧壁沉铜封装

集成5V高效隔离电源(TD041S232H系列 不带电源)

隔离耐压高达5000VDC(TD041S232H系列 3750VAC)

高通讯速率:120kbps

CMTI:>25kV/μs 瞬态抗扰度

工业级工作温度范围:-40℃ to +85℃

符合AEC-Q100标准


三、超高性价比

总线产品自搭方案涉及多项成本(物料、制造、管理、开发、维护等),在实施过程中成本与可靠性相互制衡。本次全双工系列产品集成了电源+隔离+通信,三合一方案为客户节能降本,为提高客户产品竞争力助力。

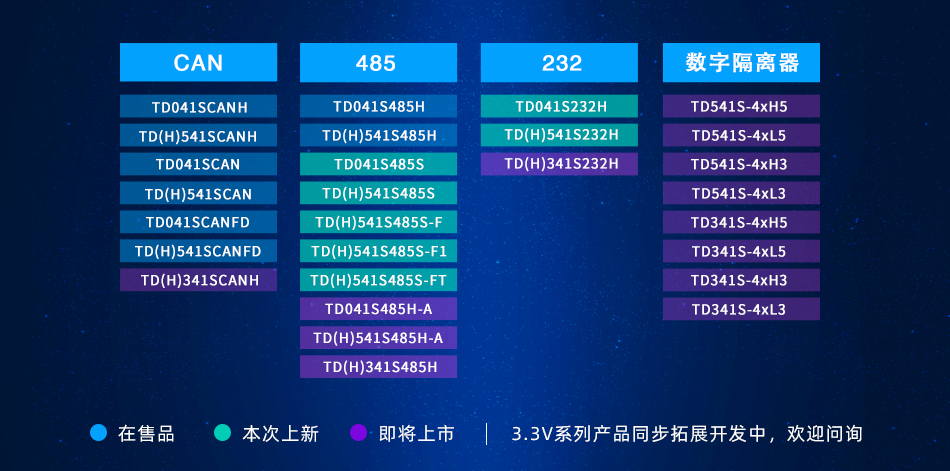

四、产品布局

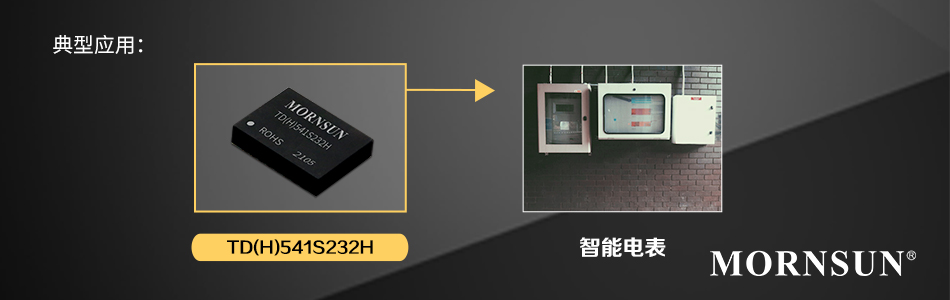

TD(H)541S232H、TD041S232H系列可广泛应用于工业自动化,楼宇自动化、智能电表、计算机通信器等多种领域。





详细产品技术参数请参考技术手册:
数据加载中

  • 型号

  • 集成电源

  • 通道数

  • 传输速率(bps)

  • 输入电压(VDC)

  • 隔离电压(VDC)

  • 封装形式

  • 特性说明

  • 资料下载 (3D/PCB封装库/原理图库)

  • 认证/标准

  • 技术
    手册

  • 样品
    申请

TD041S232H - 1 0~120K 2.375~5.5,4.5~5.5 3750 DFN 超小,超薄,芯片级 DFN 封装
TD541S232H 1 0~120K 4.5~5.5 3000 DFN 超小,超薄,芯片级 DFN 封装
TDH541S232H 1 0~120K 4.5~5.5 5000 DFN 超小,超薄,芯片级 DFN 封装
