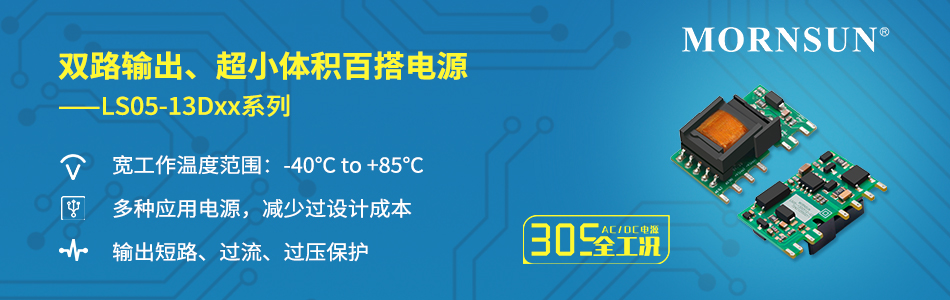

超小体积、双路输出AC/DC百搭电源 ——LS05-13Dxx系列

2. LS05-13Dxx系列-950×300px.jpg


根据市场需求,金升阳拓展“305全工况”产品族,推出5W双路输出百搭型AC/DC电源LS05-13Dxx系列,可广泛适用于工业控制系统、智能家居、智能楼宇、智慧农业、家用电器等多个领域。

该系列具有超小体积(29.54*15.7*12mm)、宽输入电压范围、宽工作温度范围、外围简单、超低功耗等优势,满足IEC/EN61558、IEC/EN60335、UL/IEC/EN62368等标准,保护功能齐全,具有输出短路、过流、过压等保护功能,安全可靠,适用于多种复杂工作环境。


一、产品优势如下

1)超小尺寸:体积29.54*15.7*12mm;

2)宽电压范围:85 - 305VAC/70 - 430VDC

满足全球通用电压要求,305全工况,110/220/277VAC等标准电压均适用;

3)宽工作温度范围、低功耗

a. 工作温度范围:-40℃ to +85℃(低温不降额);

b. 空载功耗低至0.15W;

4)输出稳定,保护功能齐全

a. 具有输出短路、过流、过压等保护功能;

b. 主路电压精度2%,负载调整率1%;

5)外围简单,EMC性能优异

a. 可通过简单的外围实现客户需求应用,电路更精简、经济;

b. 产品简单外围可传导辐射过CLASS A,且余量均在6dB以上;

c. 搭配外围可过群脉冲抗扰4KV;

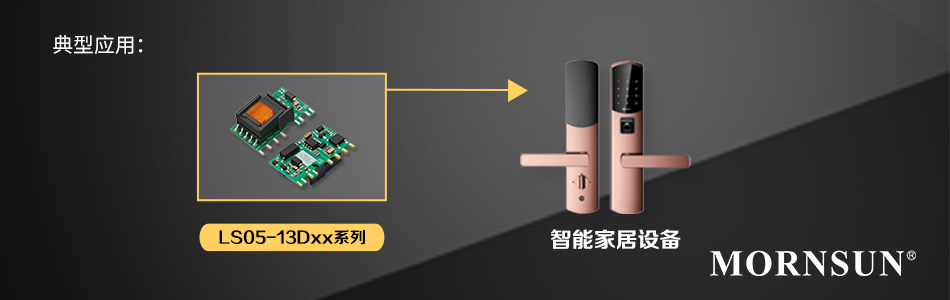

二、 产品应用

   广泛适用于工业控制系统、智能家居、智能楼宇、智慧农业、家用电器等多个领域,特别适用于对体积以及成本要求比较高的地方(可参考作为2个LS03-R3单路产品使用)。





三、产品特点

超小体积:29.54*15.7*12mm

高功率密度、双路输出

超宽输入电压范围,交直流两用(同一端子输入电压)

85 - 305VAC/70 - 430VDC,覆盖110VAC、220VAC、240VAC、277VAC电网电压,满足不同区域需求

宽工作温度范围:-40℃ to +85℃

百搭应用、布局灵活,无共模满足EMI CLASS B

空载功耗0.15W

输出短路、过流保护、过压保护

符合IEC/EN61558、IEC/EN60335、UL/IEC/EN62368标准(EN认证中)

详细产品技术参数请参考技术手册:

型号标题 功率(W) 输入电压(VAC) 输入电压(VDC) 输出电压(VDC) 输出路数 隔离电压(VAC) 封装形式 封装尺寸(mm) 资料下载 (3D/PCB封装库/原理图库) 认证/标准 技术手册 样品
申请
LS05-13D0512-03 5 85-305 70-430 5,12 2 3600 SIP 29.54*15.70*12.00 -
LS05-13D0524-01 5 85-305 70-430 5,24 2 3600 SIP 29.54*15.70*12.00 -
