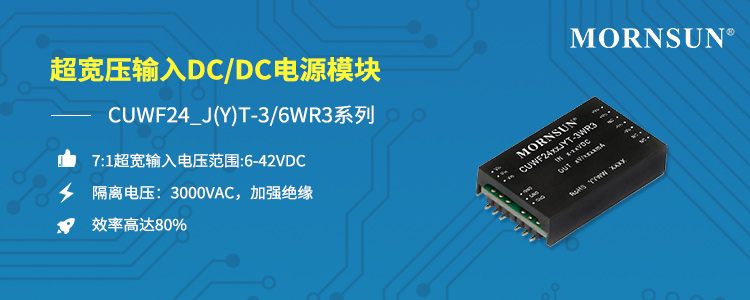

6-42VDC超宽压输入、小功率汽车级DC/DC模块电源 ——CUWF24_J(Y)T-3/6WR3系列




一、产品介绍

CUWF24_J(Y)T-3/6WR3系列是为满足汽车市场对电源模块高耐压、优良EMI、SMD封装的要求,而规划开发的汽车级高隔离DC/DC电源产品。该系列产品拥有6-42VDC超宽输入电压范围,3000VAC高隔离耐压,加强绝缘,效率高达80%,可满足-40℃ to +105℃的宽工作温度范围(85℃开始降额)。

该系列产品高度低至8.5 mm,爬电距离4.5mm、电气间隙4.2mm,按照IATF16949 体系管控,整机满足AEC-Q100 汽车标准,具有极高的性价比。


二、产品应用

可广泛应用于汽车、工控、电力、仪器仪表、通信等领域。

在超级电容汽车上使用时,CUWF2405J(Y)T-6WR3作为主电源给监控板供电,可对超级电容充放电过程中存在的热量变化、电容工作过程中的电压偏差进行实时监控。




三、产品特点

● 7:1超宽输入电压范围:6-42VDC

● 隔离电压:3000VAC,加强绝缘

● 效率高达80%

● 输入欠压保护,输出短路、过流、过压保护

● 爬电距离达到4.5mm,电气间隙达到4.2mm

● 工作温度范围:-40℃ to +105℃

● EMI满足汽车标准EN55025/CISPR25标准4级

● 整机满足AEC-Q100汽车标准(测试中)

● 产品按IATF16949体系管控


详细产品技术参数请参考技术手册:

型号标题 功率(W) 输入电压(VDC) 输出电压(VDC) 输出路数 隔离电压(VDC) 封装形式 封装尺寸(mm) 资料下载 (3D/PCB/原理图) 认证 样品
申请
CUWF2405JT-3WR3 3 6~42 5 1 3000VAC SMD(无外壳) 43.68*23.0*10 - -
CUWF2405JT-6WR3 6 6~42 5 1 3000VAC SMD(无外壳) 43.68*23.0*10 - -
CUWF2405JYT-3WR3 3 6~42 5 1 3000VAC SMD(带外壳) 43.68*25.0*10.64 - -
CUWF2405JYT-6WR3 6 6~42 5 1 3000VAC SMD(带外壳) 43.68*25.0*10.64 - -
CUWF2412JT-3WR3 3 6~42 12 1 3000VAC SMD(无外壳) 43.68*23.0*10 - -
CUWF2412JT-6WR3 6 6~42 12 1 3000VAC SMD(无外壳) 43.68*23.0*10 - -
CUWF2412JYT-3WR3 3 6~42 12 1 3000VAC SMD(带外壳) 43.68*25.0*10.64 - -
CUWF2412JYT-6WR3 6 6~42 12 1 3000VAC SMD(带外壳) 43.68*25.0*10.64 - -
CUWF2415JT-3WR3 3 6~42 15 1 3000VAC SMD(无外壳) 43.68*23.0*10 - -
CUWF2415JT-6WR3 6 6~42 15 1 3000VAC SMD(无外壳) 43.68*23.0*10 - -
CUWF2415JYT-3WR3 3 6~42 15 1 3000VAC SMD(带外壳) 43.68*25.0*10.64 - -
CUWF2415JYT-6WR3 6 6~42 15 1 3000VAC SMD(带外壳) 43.68*25.0*10.64 - -
CUWF2424JT-3WR3 3 6~42 24 1 3000VAC SMD(无外壳) 43.68*23.0*10 - -
CUWF2424JT-6WR3 6 6~42 24 1 3000VAC SMD(无外壳) 43.68*23.0*10 - -
CUWF2424JYT-3WR3 3 6~42 24 1 3000VAC SMD(带外壳) 43.68*25.0*10.64 - -
CUWF2424JYT-6WR3 6 6~42 24 1 3000VAC SMD(带外壳) 43.68*25.0*10.64 - -
