100-1000VDC超宽电压输入DC/DC电源模块——PV15-27BxxR3系列

一、产品介绍




        金升阳超宽电压输入电源PV系列已覆盖5-200W功率段,可广泛应用于光伏汇流箱、逆变器、储能BMS和充电桩等场合。通过新技术探索与突破,金升阳对40W以内的PV电源进行再次升级,推出体积更小、性价比更高的PV-R3系列。

        此次发布PV15-27BxxR3系列,输入电压范围满足100-1000VDC(1200VDC可持续60S),满足工业级工作温度-40℃ to +70℃。与升级前相比,该电源增加输入欠压保护功能,设计满足UL1741,可靠性更高。PV15-27BxxR3系列满足5000m海拔应用,特别适用于空气稀薄,昼夜温差大的高海拔室外场合。

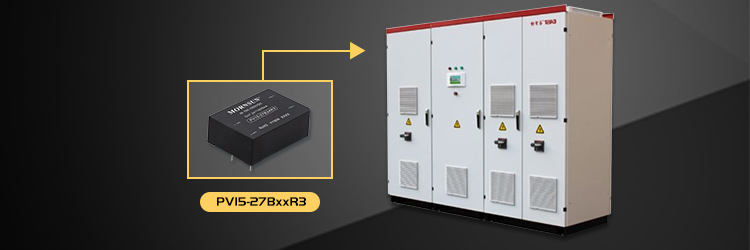

二、产品应用

可广泛应用于汇流箱监控系统、逆变器系统、追踪系统等场合。

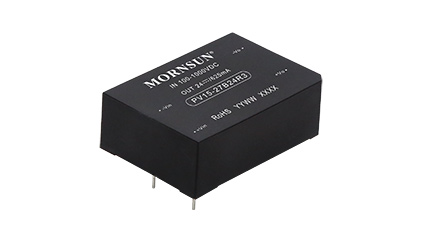

三、产品特点

● 超宽输入电压范围:100-1000VDC(瞬态1200V持续60S)

● 工业级工作温度:-40℃ to +70℃

● 高隔离电压:4000VAC

● 满足5000m海拔应用

● 输入欠压保护、防反接保护,输出短路、过流、过压保护

● 设计满足UL1741、CSA-C22.2 No.107.1、EN62109 认证



详细产品技术参数请参考技术手册:

型号标题 功率(W) 输入电压(VDC) 输出电压(VDC) 输出路数 隔离电压(VDC) 封装形式 封装尺寸(mm) 资料下载 (3D/PCB/原理图) 认证 样品
申请
PV15-27B12R3 15 100~1000 12 1 4000 DIP 70.0*48.0*23.5
PV15-27B15R3 15 100~1000 15 1 4000 DIP 70.0*48.0*23.5
PV15-27B24R3 15 100~1000 24 1 4000 DIP 70.0*48.0*23.5
系列标题
PV15-27B12R3
PV15-27B15R3
PV15-27B24R3
