一、产品介绍：

        为解决用户在实际应用中因电路异常导致供电中断或停机等问题，金升阳推出并联冗余模块LIR-20，帮助客户实现系统冗余功能，提高系统整体可靠性。

        金升阳LIR-20可以搭配电源组成1 + 1和N + 1并联冗余系统，同时减小电流应力，具备DC OK功能和LED状态显示灯，能够监控电源工作状态，提升产品可靠性和便利性。

        产品设计安全可靠，允许电源或电池模块在不断电的前提下任意进入或退出，实现系统的在线维护，大大节省安装及维护费用，使模块维护更换简单便捷，系统恢复耗时仅需几分钟。

二、产品应用：

1、应用场景：

        可广泛应用楼宇、通讯、电力、安防、医疗、工控、物流等领域。

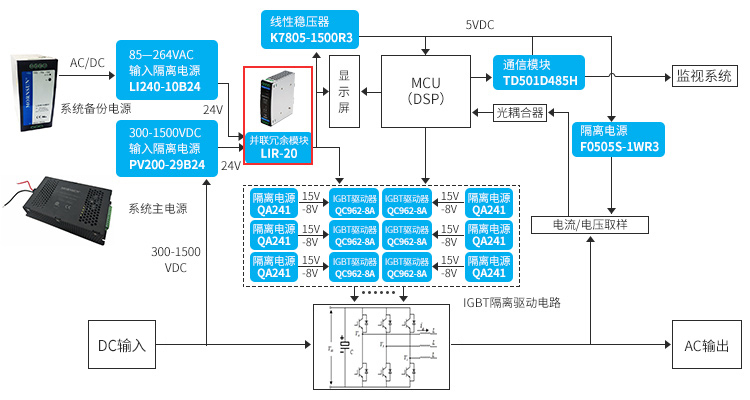

通用方案1（逆变器系统场合）：

        (1) 一次侧采用高电压输入、200W的PV200-29B24电源和240W的AC/DC电源，形成冗余并联。

        (2) IGBT驱动电路则采用专门设计的QA系列驱动电源和QC962系列驱动器。

        电源解决方案关键点：

        一次侧电源：具备大功率、超高输入电压范围、符合1500V等级安规设计与认证/标准；具备抗高温高湿、冷热冲击和灰尘污染的特殊灌封工艺等。

        一次侧电源并联冗余模块，安全可靠解决大功率并联功耗问题，方便快捷。

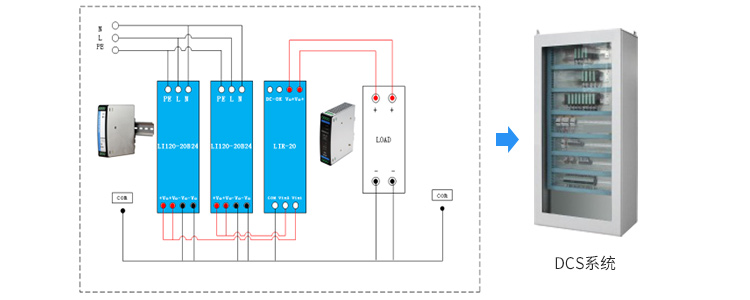

通用方案2（工控环境场合）：

        (3) 输入端采用两个LI120-20B24导轨电源，输出使用LIR-20冗余模块

DCS系统、PLC系统、计算机系统等供电要求高场合

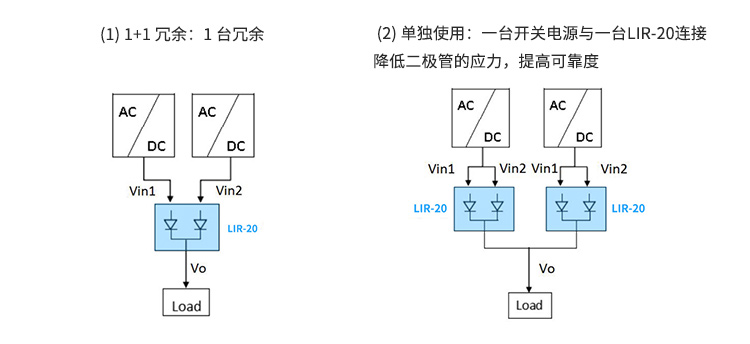

2、应用图示：

三、产品特点：

● 二极管去耦实现高性价比的冗余系统

● 输入电压范围：22 - 60VDC

● 工作温度范围：-40℃ to +80℃

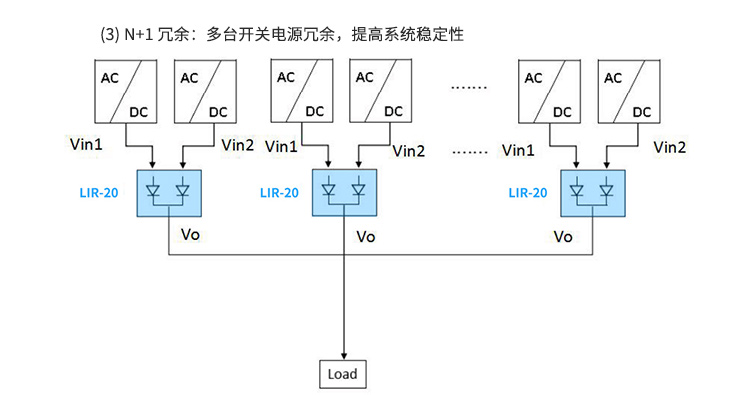

● 支持N+1并联冗余

● 具有DC OK功能

● 导轨式安装（适用的类型EN50022：TS-35/7.5或TS-35/15）

● 两路输入状态指示灯（Vin1、Vin2）

● 工作效率97%

● MTBF>1000Khrs

● 满足5000m 海拔应用

● 通过EN62368，符合IEC/UL62368、EN61558、EN60335认证/标准标准
