待机可唤醒CAN隔离收发模块——TD5(3)01DCANH-W



一、产品简介


        新能源汽车和自动驾驶两个风口给汽车行业带来了天翻地覆的变化,在汽车迈向智能化的过程中,电池的负荷将持续增加,为减少电池电能的无谓消耗,作为汽车电子首选的通信协议——CAN总线控制整个驱动系统和车身系统,它发挥着至关重要的作用。

        针对此问题,我们可在CAN总线支路进行硬件升级,上位机软件加入模式切换的指令,即可实现CAN总线工作模式切换——休眠待机模式,最大程度降低总线功耗;唤醒可将控制单元的网络功能开启,进入正常模式,这样就可以大大提高电池的使用时间及寿命。

        为满足更多低功耗市场需求,特别是弱电电池供电场景,金升阳开发出待机可唤醒CAN隔离收发模块——TD5(3)01DCANH-W,该产品实现了待机可唤醒功能,客户可轻松降低系统功耗。



二、产品应用


可广泛应用于汽车电子、智能家居、楼宇自动化、安防监控等。

典型应用:汽车智能启停系统

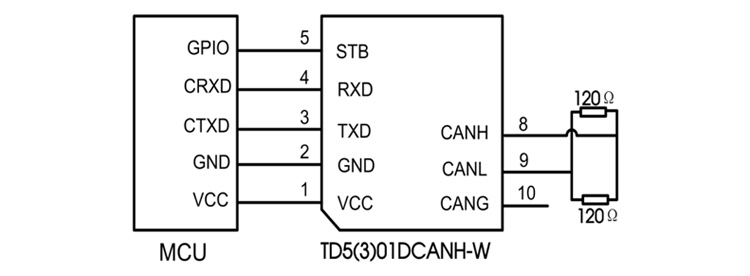

产品典型应用电路图如下:




三、产品特点

●   低功耗待机模式

●   显性超时保护功能

●   总线远程唤醒功能

●   工作温度:-40℃ to +105℃

●   集隔离与ESD总线保护功能于一身

●   隔离电压:3kVDC(输入、输出相互隔离)

●   波特率:1Mbps

●   认证:EN62368(认证中)

●   符合ISO11898-2、ISO11898-5标准

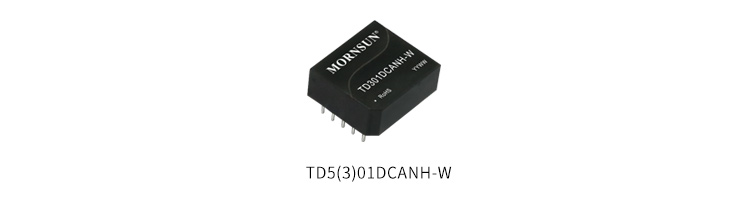

四、产品图片


详细产品技术参数请参考技术手册:

型号标题 集成电源 传输速率(bps) 输入电压(VDC) 节点数 隔离电压(VDC) 封装形式 特性说明 认证 样品
申请
TD301DCANH-W 40k~1M 3.3 110 3000 DIP10 可唤醒高速 CAN -
TD501DCANH-W 40k~1M 5 110 3000 DIP10 可唤醒高速 CAN -
系列标题
TD301DCANH-W
TD501DCANH-W
