超小体积RS485隔离收发模块——TD-M485系列
-
2019-05-21
-
1185
一、产品简介
金升阳曾推出超小体积CAN隔离收发模块——TD_MCAN/TD_MCANFD系列，得到广大客户青睐，超小体积封装让用户设计更方便。
现推出超小体积RS485隔离收发模块——TD301M485/TD501M485，体积较常规产品缩小60%，采用IC集成化技术，实现了电源隔离、信号隔离、RS485 通信和总线保护于一体，以满足空间极小的RS485隔离应用场景。除此之外，该系列具有自动收发功能，不再需要通过CON脚进行收发控制，在一定程度上减少了设计的复杂性。
超小体积RS485、CAN和CANFD外观尺寸一样，对于各个通信协议并存的设备，特别是体积严苛的设计，更美观！
二、产品应用
可广泛应用于工业通信、电力、仪器仪表等行业。

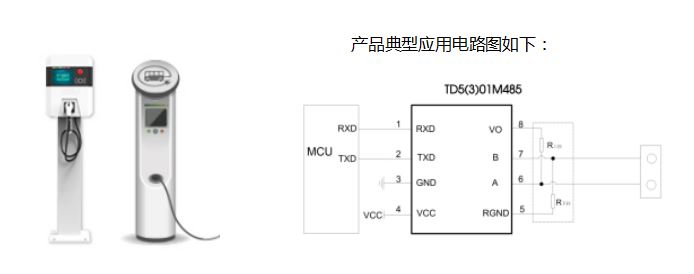

典型应用：充电桩
三、产品特点

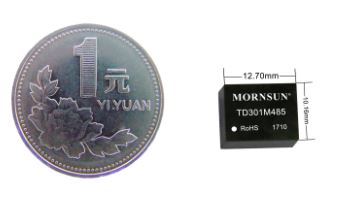

● 封装形式：超小体积DIP8封装12.70*10.16*7.70mm（L*W*H）
● 波特率：500Kbps
● 工作温度：-40~+85℃
● 隔离电压：两端隔离2.5KVDC(输入、输出相互隔离)
● 安规标准：EN62368(认证/标准中)
● 自动收发数据功能
● 同一网络可支持连接64个节点
● 集隔离与ESD总线保护功能于一身
