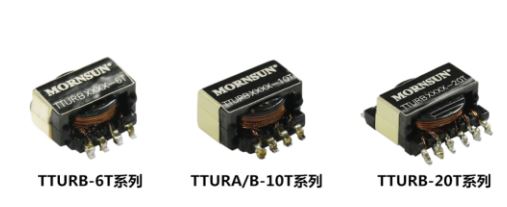

适用于6-20W以下的DC/DC隔离SMD变压器——TTURA/B-6/10T系列、TTURB-20T系列

一、产品介绍
      金升阳近期推出适用于6-20W的DC/DC隔离SMD变压器TTURA/B-6/10T系列、TTURB-20T系列,变压器隔离电压达1650VDC,允许表面工作温度-40℃ ~ +125℃,具有小体积、高性价比的特点。

      TTURA/B-6/10T系列、TTURB-20T系列可与MORNSUN SCM1101A副边反馈控制IC配套使用,该组合便于实现 4:1 宽压输入、6-20W反激式电源设计,其具有多种保护功能及优越的 EMI 性能。


二、产品应用
      可广泛应用于电力、仪表、工控、通信等行业。

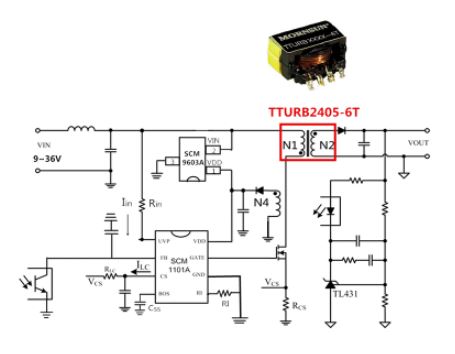

      应用电路示例:




三、产品特点

       > 适用于6-20W

      > 4:1宽压输入

      > 小体积,SMD贴片封装

      > 1650VDC隔离耐压

      > 高饱和磁密

      > 低直流损耗

      > Class F绝缘等级

      > 符合EN62368认证/标准要求

      > 宽工作温度范围:-40℃ ~ +125℃



详细产品技术参数请参考技术手册:
数据加载中

  • 型号

  • 功率(W)

  • 输入电压(VDC)

  • 输出电压(VDC)

  • 输出路数

  • 隔离电压(VDC)

  • 封装形式

  • 骨架结构

  • 拓扑

  • 应用资料

  • 资料下载 (3D/PCB封装库/原理图库)

  • 认证/标准

  • 技术
    手册

  • 样品
    申请

TTURB2403-6T 6 9~36 3.3 1 1650 SMD ER11.5 反激式
-
TTURB2405-6T 6 9~36 5 1 1650 SMD ER11.5 反激式
-
TTURB2409-6T 6 9~36 9 1 1650 SMD ER11.5 反激式
-
TTURB2412-6T 6 9~36 12 1 1650 SMD ER11.5 反激式
-
TTURB2415-6T 6 9~36 15 1 1650 SMD ER11.5 反激式
-
TTURB2424-6T 6 9~36 24 1 1650 SMD ER11.5 反激式
-
TTURB4803-6T 6 18~75 3.3 1 1650 SMD ER11.5 反激式
-
TTURB4805-6T 6 18~75 5 1 1650 SMD ER11.5 反激式
-
TTURB4812-6T 6 18~75 12 1 1650 SMD ER11.5 反激式
-
TTURB4815-6T 6 18~75 15 1 1650 SMD ER11.5 反激式
-
TTURB4824-6T 6 18~75 24 1 1650 SMD ER11.5 反激式
-
TTURA2405-10T 10 9-36 ±5 2 1650 SMD ER11.5 反激式
-
TTURA2409-10T 10 9-36 ±9 2 1650 SMD ER11.5 反激式
-
TTURA2412-10T 10 9-36 ±12 2 1650 SMD ER11.5 反激式
-
TTURA2415-10T 10 9-36 ±15 2 1650 SMD ER11.5 反激式
-
TTURA2424-10T 10 9-36 ±24 2 1650 SMD ER11.5 反激式
-
TTURA4805-10T 10 18-75 ±5 2 1650 SMD ER11.5 反激式
-
TTURA4812-10T 10 18-75 ±12 2 1650 SMD ER11.5 反激式
-
TTURA4815-10T 10 18-75 ±15 2 1650 SMD ER11.5 反激式
-
TTURA4824-10T 10 18-75 ±24 2 1650 SMD ER11.5 反激式
-
TTURB2403-10T 10 9~36 3.3 1 1650 SMD ER11.5 反激式
-
TTURB2405-10T 10 9~36 5 1 1650 SMD ER11.5 反激式
-
TTURB2409-10T 10 9~36 9 1 1650 SMD ER11.5 反激式
-
TTURB2412-10T 10 9~36 12 1 1650 SMD ER11.5 反激式
-
TTURB2415-10T 10 9~36 15 1 1650 SMD ER11.5 反激式
-
TTURB2424-10T 10 9~36 24 1 1650 SMD ER11.5 反激式
-
TTURB4803-10T 10 18~75 3.3 1 1650 SMD ER11.5 反激式
-
TTURB4805-10T 10 18~75 5 1 1650 SMD ER11.5 反激式
-
TTURB4812-10T 10 18~75 12 1 1650 SMD ER11.5 反激式
-
TTURB4815-10T 10 18~75 15 1 1650 SMD ER11.5 反激式
-
TTURB4824-10T 10 18~75 24 1 1650 SMD ER11.5 反激式
-
TTURB2403-20T 20 9~36 3.3 1 1650 SMD ER14.5 反激式
- -
TTURB2415-20T 20 9~36 15 1 1650 SMD ER14.5 反激式
- -
TTURB2424-20T 20 9~36 24 1 1650 SMD ER14.5 反激式
- -
TTURB4803-20T 20 18~75 3.3 1 1650 SMD ER14.5 反激式
- -
TTURB4812-20T 20 18~75 12 1 1650 SMD ER14.5 反激式
- -
TTURB4815-20T 20 18~75 15 1 1650 SMD ER14.5 反激式
- -
TTURB4824-20T 20 18~75 24 1 1650 SMD ER14.5 反激式
- -
