兼容传统 78xx方案高效率DC/DC电源模块K78xx-2000R3系列

2018-07-24
11915

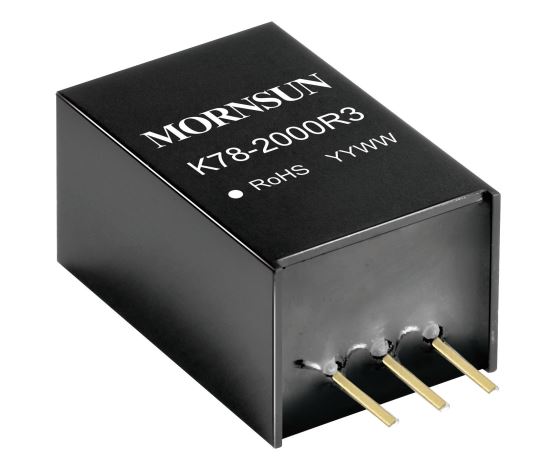

金升阳非隔离DC/DC电源模块K78xx-2000R3系列引脚兼容传统 78xx 系列三端稳压器，输出电流满足2A。产品效率高达95%，解决传统78xx系列应用中因效率不高导致需要添加散热器、增加设计空间及额外安装成本等问题，广泛适用于工控、医疗、煤矿、铁路等相关行业。

金升阳K78 系列产品以其小体积、高效率特性得到广大客户认可。继0.5A/1A输出产品广泛应用后，现新推出SIP封装2A输出非隔离DC/DC电源模块K78xx-2000R3系列，满足更大电流的应用需求。该系列产品效率高达95%，无需外加散热片情况下满足-40℃ to +85°C超宽工作温度范围。同时，该系列产品还具有6-36V超宽输入电压范围、0.1mA超低空载输入电流，可持续短路保护、低纹波噪声（典型值30mV）等特性。

产品特点
▶ 效率高达 95%
▶ 空载输入电流低至 0.1mA
▶ 工作温度范围：-40℃ to +85℃
▶ 短路保护
▶ 引脚兼容传统 78xx 系列三端稳压器
▶ 符合EN62368 认证/标准标准（认证/标准中）

详细产品技术参数请参考技术手册：

K78xx-2000R3

型号
输入电压(VDC)
输出电压(VDC)
输出电流(A)
效率(MAX.)
封装形式
封装尺寸(mm)
资料下载 (3D/PCB封装库/原理图库)
认证/标准
技术
手册
样品
申请

K78X2-2000R3	24 (4.5-28)	1.8	2	0.83	SIP	11.509.0017.50	-	-
K7803-2000R3	24 (6-36)	3.3	2	0.89	SIP	11.509.0017.50
K7803-2000R3L	24 (6-36)	3.3	2	0.89	SIP(弯脚)	11.509.0017.50
K7805-2000R3	24 (8-36)	5	2	0.92	SIP	11.509.0017.50
K7805-2000R3L	24 (8-36)	5	2	0.92	SIP(弯脚)	11.509.0017.50
K78X6-2000R3	24 (10-36)	6.5	2	0.92	SIP	11.509.0017.50	-	-
K78X6-2000R3L	24 (10-36)	6.5	2	0.92	SIP(弯脚)	11.509.0017.50	-	-
K7809-2000R3	24 (13-36)	9	2	0.95	SIP	11.509.0017.50
K7812-2000R3	24 (16-36)	12	2	0.96	SIP	11.509.0017.50
K7812-2000R3L	24 (16-36)	12	2	0.96	SIP(弯脚)	11.509.0017.50
K7815-2000R3	24 (18-36)	15	2	0.96	SIP	11.509.0017.50
K7815-2000R3L	24 (18-36)	15	2	0.96	SIP(弯脚)	11.509.0017.50		-

型号

K78X2-2000R3

K7803-2000R3

K7803-2000R3L

K7805-2000R3

K7805-2000R3L

K78X6-2000R3

K78X6-2000R3L

K7809-2000R3

K7812-2000R3

K7812-2000R3L

K7815-2000R3

K7815-2000R3L
