新SMD封装开板 CAN/485工业总线隔离收发模块 ——TDx21SCAN(H)、TDx21S485x系列
-
2018-03-15
-
19308
一、产品简介：
继开板小体积DIP封装全新CAN/485隔离收发模块上市后，金升阳再推出高性价比SMD封装小体积CAN/485工业总线隔离收发模块——TDx21SCAN(H)、TDx21S485x系列，协助电力、工控、交通（轨道、汽车）、仪器仪表等行业的客户实现信号精准地桥接。该系列进行了产品性能的升级，并提升了工艺制程及可靠性。
该系列产品的加工采用全贴片工艺，高度的自动化加工带来了极高的可靠性。结构方面，采用贴片排针端子，实现贴片工艺，使客户轻松实现自动化加工，大大降低加工成本。

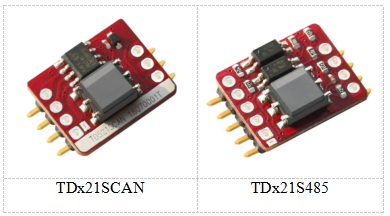

二、产品图片：
三、产品特性：
▶ 小体积，SMD封装
▶ 集电源、总线隔离与ESD总线保护功能于一身
▶ 隔离：两端隔离3000VDC(输入-输出相互隔离)
▶ 波特率高达1Mbps(CAN)/500kbps(RS485)
▶ 同一网络可支持连接110(CAN)/256(RS485)个节点
▶ 工作温度范围：-40℃ to +105℃(CAN)/-40℃ to +85℃(RS485)
▶ 符合EN60950认证/标准标准

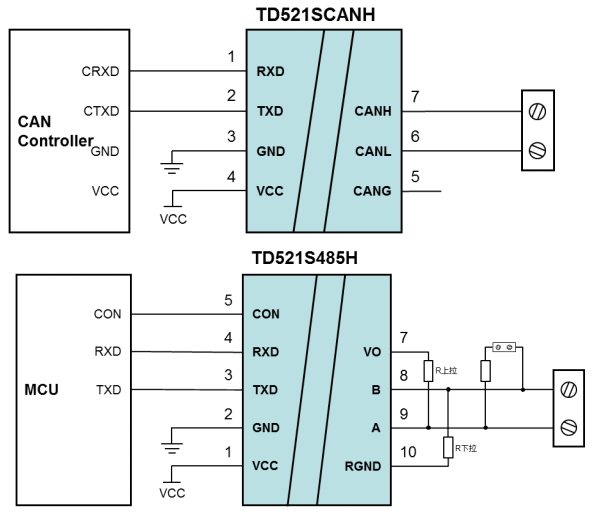

四、应用方案：
继开板小体积DIP封装全新CAN/485隔离收发模块上市后，金升阳再推出高性价比SMD封装小体积CAN/485工业总线隔离收发模块——TDx21SCAN(H)、TDx21S485x系列，协助电力、工控、交通（轨道、汽车）、仪器仪表等行业的客户实现信号精准地桥接。该系列进行了产品性能的升级，并提升了工艺制程及可靠性。
该系列产品的加工采用全贴片工艺，高度的自动化加工带来了极高的可靠性。结构方面，采用贴片排针端子，实现贴片工艺，使客户轻松实现自动化加工，大大降低加工成本。
二、产品图片：
三、产品特性：
▶ 小体积，SMD封装
▶ 集电源、总线隔离与ESD总线保护功能于一身
▶ 隔离：两端隔离3000VDC(输入-输出相互隔离)
▶ 波特率高达1Mbps(CAN)/500kbps(RS485)
▶ 同一网络可支持连接110(CAN)/256(RS485)个节点
▶ 工作温度范围：-40℃ to +105℃(CAN)/-40℃ to +85℃(RS485)
▶ 符合EN60950认证/标准标准
四、应用方案：
五、产品详细信息展示：
|
产品系列 |
特性说明
|
电源输入 (VDC)
|
传输波特率 （bps）
|
最大工作电流（mA） |
总线最大电压（VDC）
|
节点数
|
认证/标准 |
申请 样品 |
|
|
低速型 |
3.3 |
5k-1M |
100 |
±36V |
110
|
EN60950 |
 |
|
|
低速型 |
5 |
5k-1M |
80 |
±36V |
110
|
EN60950 |
|
|
TD321SCANH |
高速型 |
3.3 |
40k-1M |
60 |
±58V |
110 |
EN60950 |
|
|
TD521SCANH |
高速型 |
5 |
40k-1M |
68 |
±58V |
110 |
EN60950 |
|
|
产品系列 |
特性说明 |
电源输入 (VDC) |
传输波特率 （bps） |
最大工作电流 （mA） |
配电 |
节点数 |
认证/标准 |
申请 样品 |
|
TD321S485 |
低速经济型 |
3.3 |
19.2K |
130 | 5 | 64 |
EN60950 |
|
|
TD521S485 |
低速经济型 |
5 |
19.2K |
130 | 5 | 64 |
EN60950 |
|
|
TD321S485H |
高速型 |
3.3 |
200K |
130 | 5 | 64 |
EN60950 |
|
|
TD521S485H |
高速型 |
5 |
200K |
130 | 5 | 64 |
EN60950 |
|
|
TD321S485H-E |
高速增强型 |
3.3 |
500K |
130 | 5 | 256 |
EN60950 |
|
|
TD521S485H-E |
高速增强型 |
5 |
500K |
130 | 5 |
256 |
EN60950 |
|
|
TD321S485H-A |
自动收发型 |
3.3 |
500K |
90 | 5 | 128 |
EN60950 |
|
|
TD521S485H-A |
自动收发型 |
5 |
500K |
90 | 5 | 128 |
EN60950 |
|
详细产品技术参数请参考技术手册 ：www.mornsun.cn
