独树一帜!集成CAN/485隔离总线收发器的3W AC/DC电源
金升阳近期推出高性价比、小体积、集成CAN/485隔离总线收发器的3W AC/DC电源——TLAxx-03KCAN、TLAxx-03K485系列,产品可直接接入市电AC 220V供电。
产品内部输出两路隔离电源:主路DC电源输出功率达2.5W;辅路DC电源输出供总线通信使用。输入AC 电源与两路输出DC电源之间隔离耐压高达4000VAC;两路输出DC电源之间的隔离耐压达1500VDC。
该系列产品的加工采用全贴片工艺,高度的自动化加工带来了极高的可靠性。结构方面,采用标准排针端子,可配套相应贴片排母,使客户轻松实现自动化加工。同时,方便客户进行产品的维修和更换。
本系列产品具有专利保护。
二、产品应用:
广泛适用于工控和电力仪器仪表等对体积要求苛刻、输入电压要求宽、使用隔离总线、需要满足UL/认证/标准的场合。

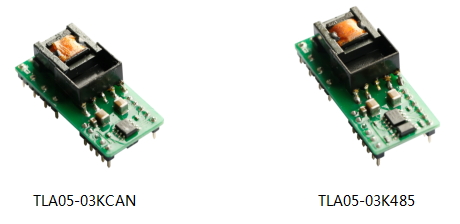

三、产品图片:
> 小体积宽输入电压范围: 85 - 305VAC/100 - 430VDC
> 交直流两用(同一端子输入电压)
> 隔离电压4000VAC
> 输出短路、过流保护
> 波特率高达1Mbps(CAN)/500kbps(485)
> 同一网络可支持连接110(CAN)/128(485)个节点
> 开板式、小体积、高功率密度
> 外围电路设计灵活,减少客户布板问题
> 符合UL60950、EN60950认证/标准标准

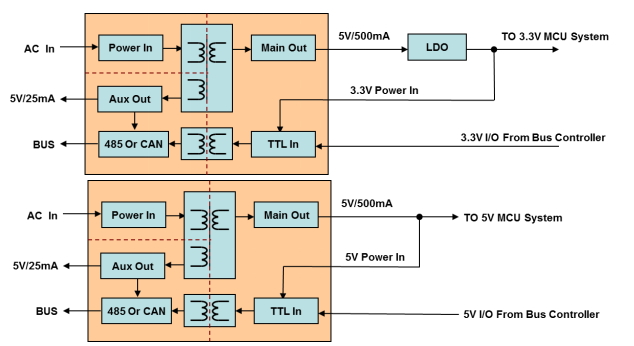

五、应用方案:
