关键词：两隔离信号调理模块、隔离变送器、信号隔离模块、信号调理模块

产品特点

● 两端隔离(信号输入端与输出端隔离)
● 高隔离电压(2KVAC/60s)
● 低温漂50PPM/℃（-40～+85℃范围内)
● 宽工作温度范围: -40～+85℃
● 高响应频率≥2KHz
● 低纹波噪声≤35mVp-p(20MHz)
● 小体积：DIP18封装（26*9.5*12.5mm）

      继成功推出业界首款TE/TF_N两隔离信号调理模块后，为满足客户对输入/输出信号类型的多样化要求，金升阳又推出毫伏级/常规正负信号输入，正负/单极性信号输出TEM_CN/AN、TE_CN/AN等4个系列两隔离信号调理模块。该系列采用磁电隔离技术，内部嵌入一个高效DC-DC电源模块，与传统的线性光耦方案相比，具有更好的温漂特性和线性度、更低的功耗。

　　小体积：采用DIP18封装（26.0×9.5×12.5mm），小体积满足了仪表系统对元器件占板面积的苛刻要求，大大简化了客户端的应用。

　　高隔离电压：内部采用电磁隔离技术，相比光耦隔离具有更好的温漂特性（50PPM/℃）。同时，该系列信号调理模块隔离电压高达2KVAC，解决了DCS/仪器仪表行业中信号输入端与输出端的干扰问题。

　　低纹波：模块在20MHz的带宽下，纹波≤35mVpp，减少了对相干模拟电路逻辑关系的干扰，保证用户设备的正常使用。

　　防静电：产品在不加任何外围电路的情况下，静电放电可以满足IEC/EN61000-4-2 Contact ±4KV B级的标准，并且还能在-40~+85℃下正常工作。

　　低功耗：该系列产品最高功耗<1W，为系统最大限度地节省电能，提供更多可能。

　　产品可广泛应用于变频器、仪器仪表、RTU、电力监控柜、DCS系统、监测仪、控制盒、变送器、采集器等行业。

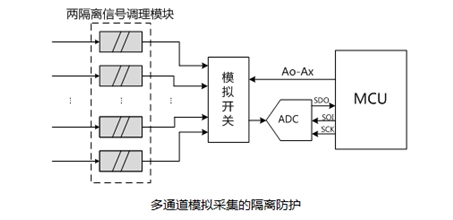

　　应用方案参考：
