方案介绍：

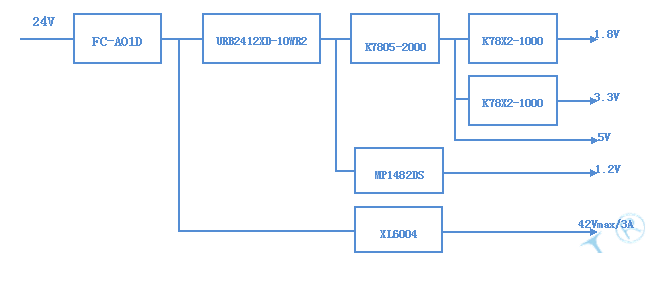

　　    随着电子技术的不断发展，先进的车载娱乐信息系统已经迈入了一个新的时代。目前车载娱乐系统已经从原来的收音机、磁带、CD，发展到今天的DVD、移动电视以及移动宽带及数字影院系统。车载娱乐系统的集成化、智能化、全图形化车载信息平台的发展方向已经成为主流。现在我们主要来分析车载电视的应用方案，此方案应用到我司的DC-DC宽压产品及多个非隔离应用模块，实现了给显示屏控制、驱动的供电，保证了整个系统的高可靠工作；同时该模块具有4:1超宽电压输入范围，最低电压可到9V，可以满足汽车在启动瞬间蓄电池电压偏低的特点，配合我司的FC-A01D防护及滤波模块可以满足ISO7637的各项指标。其供电部分孔图如下：

      上述供电电路中24V属于蓄电池提供的电源。前端24V由于车辆启动及车载其余设备在动作过程中存在大量的瞬时尖峰脉冲，而且DC-DC电源均不会内置防护设计，所以必须外置防护设计（FC-A01D）才能够满足要求。加了外置防护设计后，DC-DC产品URB2412XD-10WR2实现了由24V向低压部分的转换。K78系列的产品高效率、低纹波噪声满足汽车EMI测试标准CISPR 25 CLASS Ⅲ等级的要求，转换产生的1.2V、1.8V、3.3V、5V电压均作为IC的供电电压及基准参考电压。

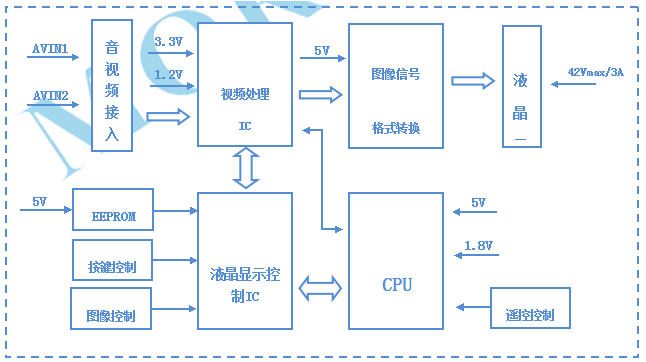

　　车载电视的液晶显示屏供电采用XL6004芯片设计的供电电路，最大输出电压可以达到42V，最大输出电流可以达到3A，从而实现了整个液晶屏的供电。车载电视的其余部分的功能框图如下：

电源及辅助器功能解决方案：

　　  面对严酷的EMC环境，如何满足ISO 7637的要求？我司EMC辅助器FC-A01D防护及滤波模块完全可以满足这方面的要求，实现对后端电源的前级保护：

　　●  效率高达97%;
　　●  超宽电压输入范围9-36V;
　　●  配套我司电源满足ISO7637及其他各项标准;
　　●  配套我司电源EMI性能满足CISPR25 CLASS Ⅱ要求；

       产品技术手册下载地址：http://www.mornsun.cn/public/channel/Auxiliary/EMC/FC-A01D.pdf

      电源URB2412XD-10WR2产品，是我司推出的R2代产品，各项指标均比一代性能优越。

　　其主要特点如下：

　　●  宽输入电压范围（4:1）；
　　●  效率高达88%
　　●  隔离电压1500VDC
　　●  短路保护
　　●  输出过压保护
　　●  工作温度：-40℃～+85℃
　　●  金属六面屏蔽封装
　　●  国际标准引脚方式
       产品技术手册下载地址：http://www.mornsun.cn/public/channel/DCDC/6WTo30W/URB_(X)D-10WR2.pdf

      上述系统中同时还用到我司多款性能优越的非隔离电源K78系列。在使用非隔离电源过程中无需添加任何外置器件及散热片，K78XX-1000的主要特点如下：

　　●  引脚与LM78XX系列兼容
　　●  短路保护，过热保护
　　●  低纹波、噪声
　　●  超小型SIP封装，满足UL94-V0要求
　　●  无需外加散热片
　　●  国际标准引脚方式
　　●  MTBF>2,000,000 小时


       产品技术手册下载地址：http://www.mornsun.cn/public/channel/DCDC/NonIsolated/K78LXX-1000R2.pdf
