应用环境多变,开关电源哪项参数更能成为加分项?

随着“降本增效”、“国产化”等目标提出,各行各业都有往这些方面发展的趋势。这对于有源设备而言,电源有着小型化、国产化、更高性价比的共性需求。如何在开关电源的各项指标中平衡,适用于大部分工业作业环境,这可能是许多工程师都会感到头痛的问题。

对此,金升阳凭借在许多行业的多年深耕经验,突破机壳开关电源体积与性能的瓶颈,推出了LM-R2系列。




一、恶劣室内环境-纺织机应用

纺织机械行业里,产品工作在振动环境、电源用量大效率低、应用环境恶劣存在灰尘等等问题不可避免会遇到,金升阳LM-R2系列里的LM350-22B24R2可以一一对应解决这些问题。

该产品采用铆接螺柱防滑牙设计,1颗螺钉即可实现稳固组装。同时,LM-R2全系列效率平均值89.8%,优于行业平均水平88%。此外,采用了三防漆工艺,对水汽灰尘一类可有效防护。




金升阳还可提供针对整个纺织机的电源方案,如图所示,LM350-22B24R2可作为主供电电源,二级电源采用一个6W的DC/DC电源,通讯部分采用232总线模块。




二、一般户外环境-户外应急广播

户外应急广播多见于农村地区以及应急的时候,常见问题有电网波动大,工作温度多为炎热和严寒,对交期比较敏感。对此,金升阳的电源方案如下。




采用LM-R2里50W的LM50-23B24R2作为主供电电源,后端供电为两个DC/DC电源。主供电电源LM50-23B24R2满足85-305VAC输入电压范围无惧电压波动;EMC性能优异,过电压等级Ⅲ,工作温度范围-40℃ to +85℃;而且关键器件国产化率高达100%,交期有保障。




三、恶劣户外环境-充电桩应用

充电桩多安装在户外,对电源的体积有一定要求,也需要便于维修。同时其工作环境比较恶劣,面临着温度跨度大、灰尘多、闪电雷鸣等,甚至在沿岸地区还有潮湿水汽影响。综合下来,十分考验电源的体积与性能。

金升阳的充电桩电源方案如下图,输入供电接口分别需要一个200W的LM200-20B24R2、一个50W的LM50-23B24R2、1号枪和2号枪分别用一个150W的LM150-23B12R2。后端的MCU可用非隔离DC/DC模块和CAN总线模块,计量检测单元可用485总线模块。




前端的这些开关电源均为LM-R2系列,产品体积较行业品下降15.4%-49.4%,功率密度(平均6.3W/inch3,最高达9.8W/inch3) 优于行业平均水平(4.4W/inch3 ),节省客户设计空间。




同时,EMS满足电力4级,抗干扰能力强,达到A级重工业标准。而且,典型效率高达92%,远超行业平均水平88%。另外LM-R2还带有更强的带载能力,瞬态过功率最低满足125%Load维持170ms,轻松应对非阻性负载启机瞬态大功率需求。




四、小结

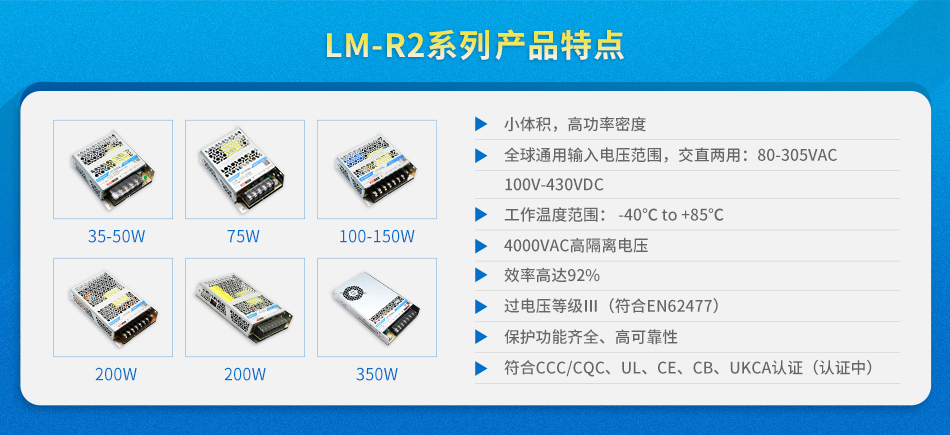

金升阳LM-R2系列功率段覆盖35-350W,输出电压包含5-54VDC,在体积、性能、工艺、结构等多方面实现质的飞跃。除了满足上述优势,还具备高隔离电压、全球化认证等优点,成功打破工业电源市场常规,突破机壳开关电源体积与性能的瓶颈,助力广大用户降本增效、国产化、小型化等需求。



详细产品技术参数请参考技术手册:
数据加载中

  • 型号

  • 功率(W)

  • 输入电压(VAC)

  • 输入电压(VDC)

  • 输出电压(VDC)

  • 输出电流

  • 效率%

  • 隔离电压

  • PFC功能

  • 资料下载 (3D/PCB封装库/原理图库)

  • 认证/标准

  • 技术
    手册

  • 样品
    申请

LM50-23B05R2 50 80-305 100-430 5V 10A 86 4000VAC -
LM50-23B54R2 50 80-305 100-430 54V 0.925A 90.5 4000VAC -
LM50-23B12R2 50.4 80-305 100-430 12V 4.2A 88 4000VAC -
LM50-23B15R2 51 80-305 100-430 15V 3.4A 88 4000VAC -
LM50-23B36R2 52.2 80-305 100-430 36V 1.45A 90 4000VAC -
LM50-23B24R2 52.8 80-305 100-430 24V 2.2A 89.5 4000VAC -
LM50-23B48R2 52.8 80-305 100-430 48V 1.1A 90.5 4000VAC -
LM350-22B12R2 348 176-264 240-370 12V 29.0A 85.5 4000VAC -
LM350-22B36R2 349.2 176-264 240-370 36V 9.7A 88 4000VAC -
LM350-22B15R2 349.5 176-264 240-370 15V 23.3A 86 4000VAC -
LM350-22B24R2 350.4 176-264 240-370 24V 14.6A 88 4000VAC -
LM350-22B48R2 350.4 176-264 240-370 48V 7.3A 89 4000VAC -
LM350-22B54R2 351 176-264 240-370 54V 6.5A 88.5 4000VAC -
