降本增效plus:工业交换机电源方案有讲究!

随着制造业数字化转型不断加速,如广东,超过50万家工业以太网交换机企业“上云上平台”,利用数字复制、链接、模拟、反馈的优势,回归到“降本增效”的企业核心目标。


一、降本增效:采用工业交换机!

在广东佛山的某世界五百强微波炉工厂里,工人运用Rokid AR眼镜检查维修设备,遇到无法解决的问题远程连线技术专家;各类AGV小车穿梭不停,“无人化高速冲床”的机械臂运作着,无数的数据在中控台和设备间流动。

这些都是运用了工业以太网交换机,工业以太网交换机通过研发、制造、采购等全价值链数字化运营,令产品品质指标提升15%,订单交付期缩短53%,端到端渠道库存占比下降40%。

工业交换机是从商用交换机基础上发展而来,其冗余自愈环网技术可以不用像商用机STP、RSTP协议的冗余时间那么长,基本能达到200毫秒以内,且更能符合严酷的工业现场需求。


配图2 950.jpg


二、工业交换机需要怎样什么电源?

工业以太网交换机应用上存在的一些技术问题,包括防护技术(防水、防尘)、本安防爆、通讯实时性、稳定性等,除了无线网络、蓝牙等网络技术的发展为工业以太网交换机技术的发展注入新活力,扩大工业交换机的适用范围的改进办法之一在于其电源方案。

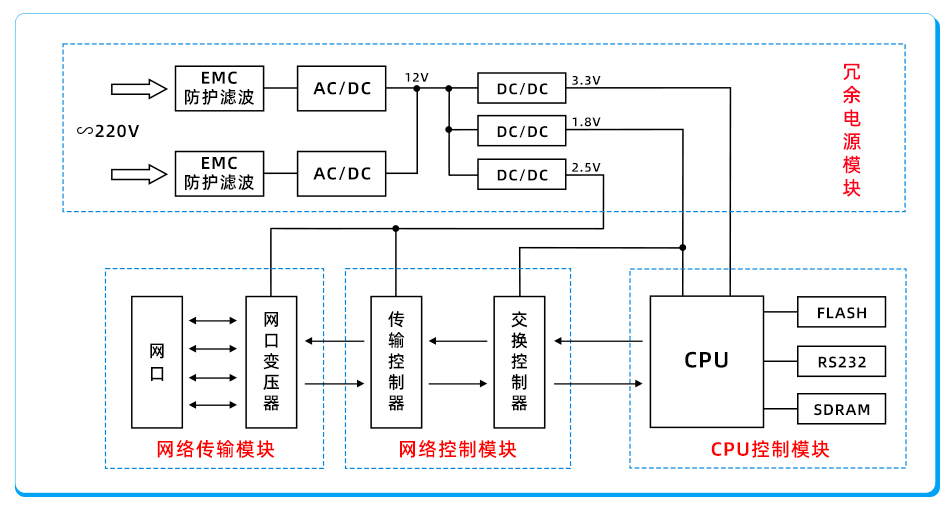

由下面的系统框图可以看出,整个系统结构包括:冗余电源模块、CPU控制模块、网络控制器模块、网络传输模块。




其供电系统要求如下:

(1)可靠性要求高:供电电源一般采用冗余设计,可以是2只AC/DC、2只DC/DC或者是两者混合形式;

(2)EMC要求高:浪涌/脉冲群抗扰满足4级标准

(3)输入电压要求高:交换机通常是应用在比较恶劣的环境下,供电电压波动大,或发电机供电时电压可能会超过264VAC。

(4)输入电压短时中断,电源掉电保持时间大于100ms。

(5)温度要求:需要满足-40~+85℃工业级温度范围以及自然散热;

(6)保护功能:电源需要多种保护,例如欠压保护、过压保护、短路保护等;



三、降本增效plus:金升阳的工业交换机电源解决方案!

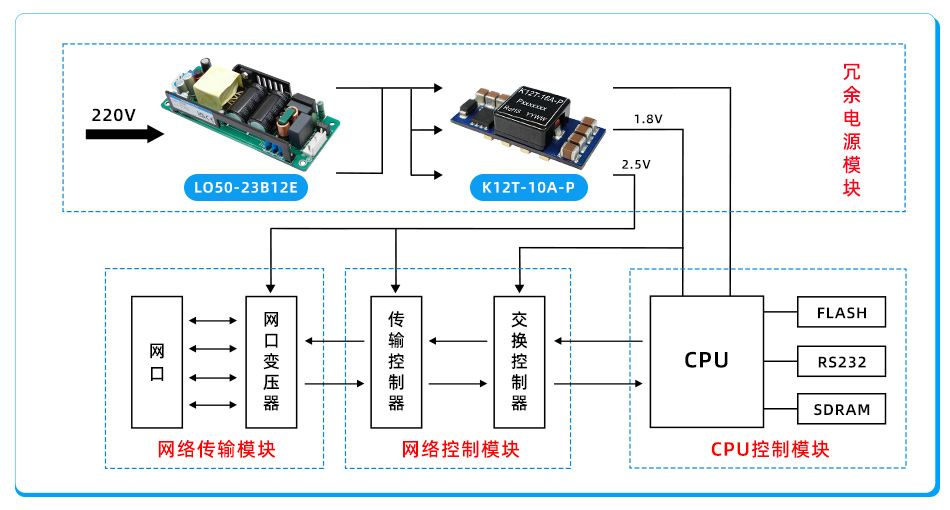

面对以上系统需求,金升阳国产电源方案为:主供电电源采用两个LO50-23B12E模块进行冗余设计;通过K12T-10A-P隔离给CPU控制模块、网络控制模块和传输模块供电。

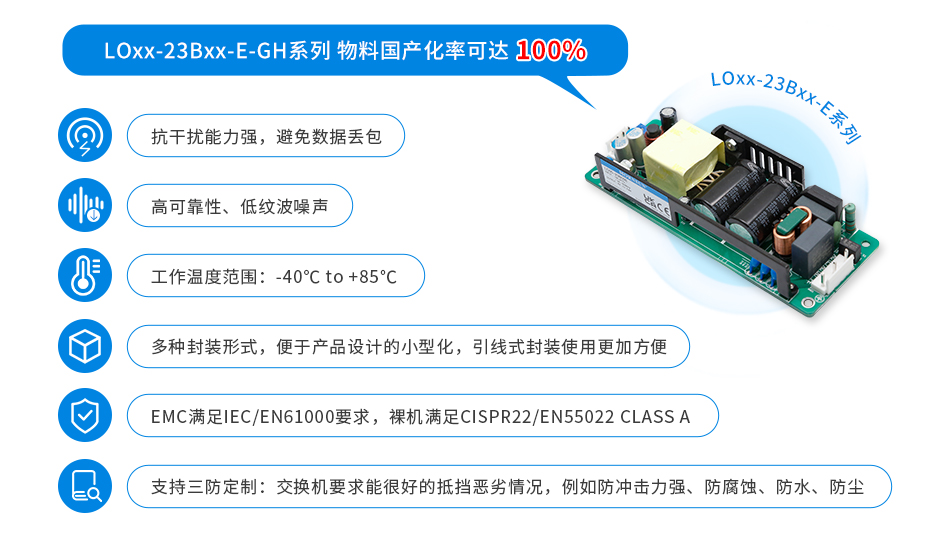

该方案包括30-75W的AC/DC电源LOxx-23Bxx(-GH)系列,以及6-50W的POL电源K12T系列,其中LOxx-23Bxx-E(-GH)系列特点如下。


配图5 950.jpg


除了性能优异以外,该套电源方案还有降本优势。金升阳依托于技术和产能优势,LO-核心器件实现高度国产化率100%,对比采用海外物料的电源方案成本更可控;同时SMT产线高达45条,整体已实现70%以上的自动化水平,快速交付有保障。



四、小结

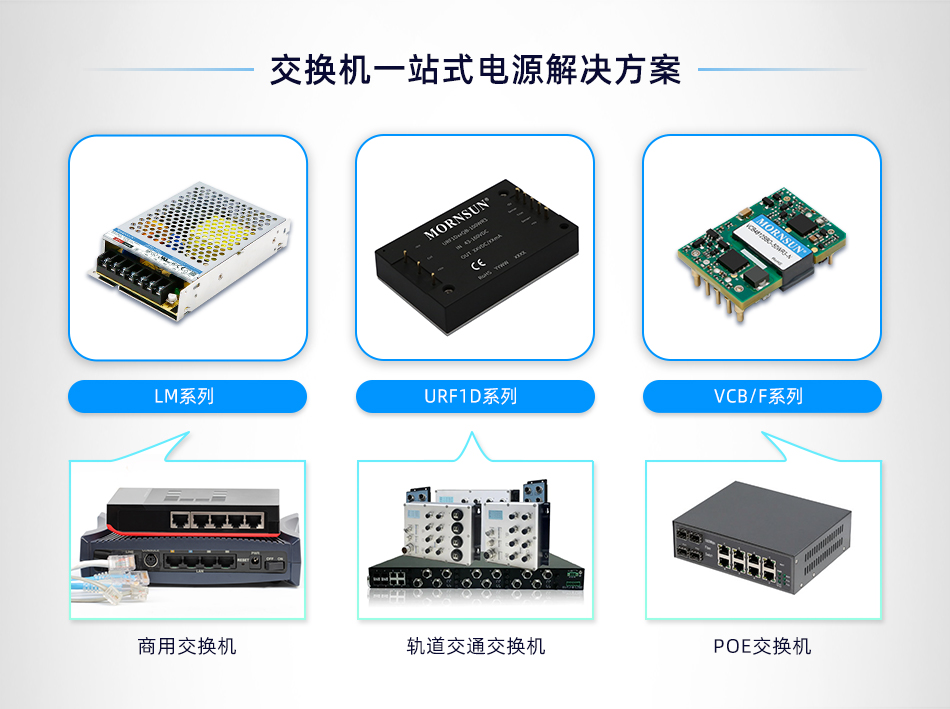

随着工业以太网交换机的市场需求量不断增长,其增长速度远超过其它自动化产品。金升阳也持续深耕电源领域,不断提供符合各类细分需求的电源产品。如适合室内普通环境的商用交换机的开关电源LMxx-20Bxx系列、5-60W高可靠性AC/DC电源LH系列,性价比之选;如适合轨道交通以太网交换机的DC/DC电源URF1D系列,轨道交通专用;如适合POE交换机的3-400W通信电源VCB/F系列等等。


配图6 950.jpg

详细产品技术参数请参考技术手册:
数据加载中

  • 型号

  • 功率(W)

  • 输入电压(VDC)

  • 输出电压(VDC)

  • 输出电流

  • 输出路数

  • 封装形式

  • 封装尺寸(mm)

  • 资料下载 (3D/PCB封装库/原理图库)

  • 认证/标准

  • 技术
    手册

  • 样品
    申请

LO50-23B03E 33 88-430 3.3 10A 1 开板 132.00*50.00*27.10
K12T-10A-N 50 8.3~14 0.75~5 10000mA 1 SMD 33.00*13.50*8.30
K12T-10A-P 50 8.3~14 0.75~5 10000mA 1 SMD 33.00*13.50*8.30
LO50-23B05E 50 88-430 5 10A 1 开板 132.00*50.00*27.10
LO50-23B09E 50.4 88-430 9 5.6A 1 开板 132.00*50.00*27.10
LO50-23B12E 50.4 88-430 12 4.2A 1 开板 132.00*50.00*27.10
LO50-23B24E 50.4 88-430 24 2.1A 1 开板 132.00*50.00*27.10
LO50-23B15E 51 88-430 15 3.4A 1 开板 132.00*50.00*27.10
LO50-23B27E 51.3 88-430 27 1.9A 1 开板 132.00*50.00*27.10
LO50-23B48E 52.8 88-430 48 1.1A 1 开板 132.00*50.00*27.10
